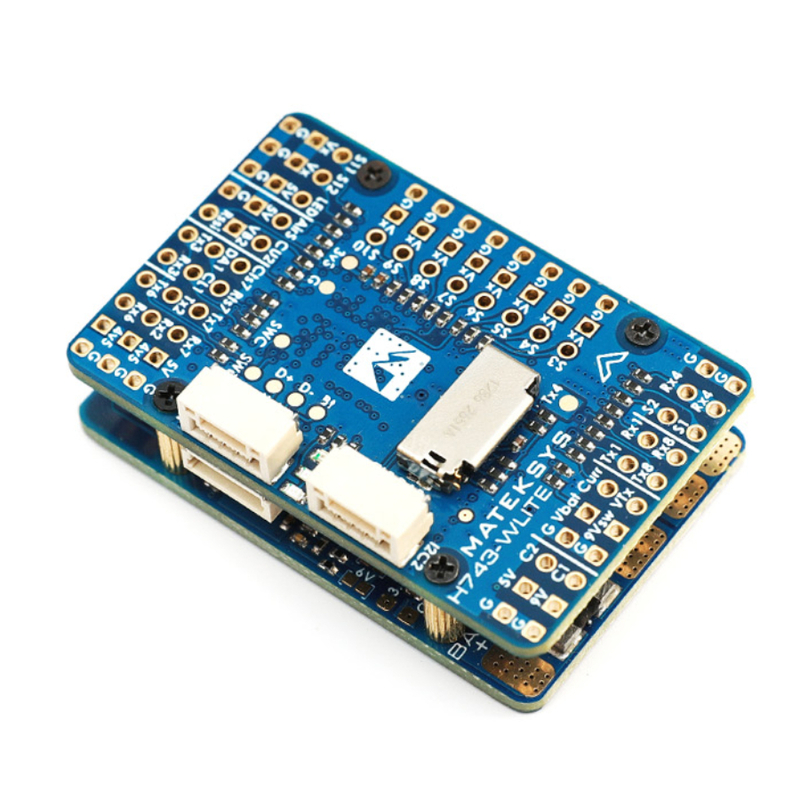

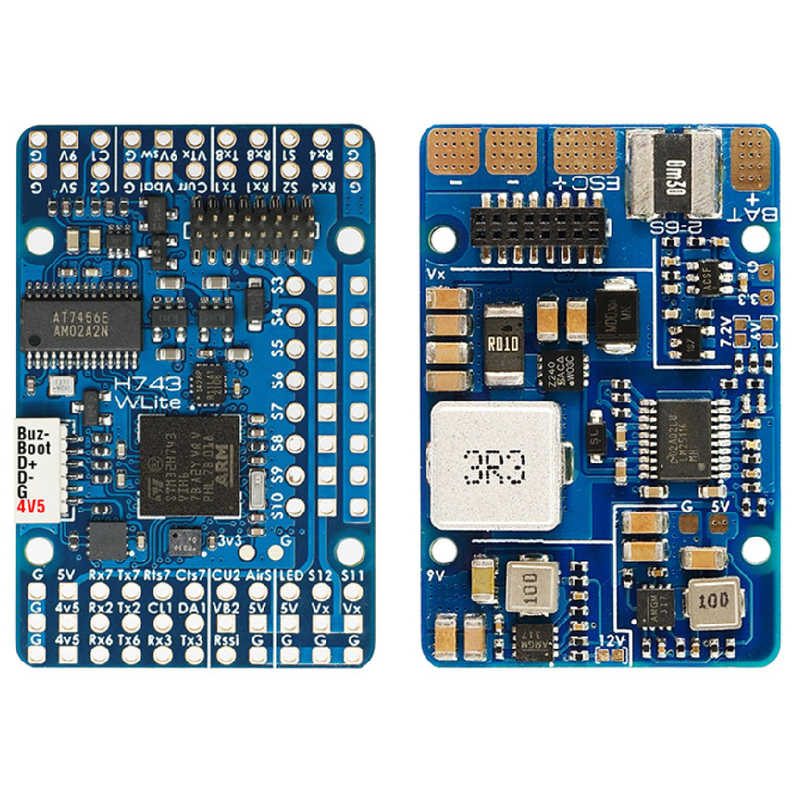

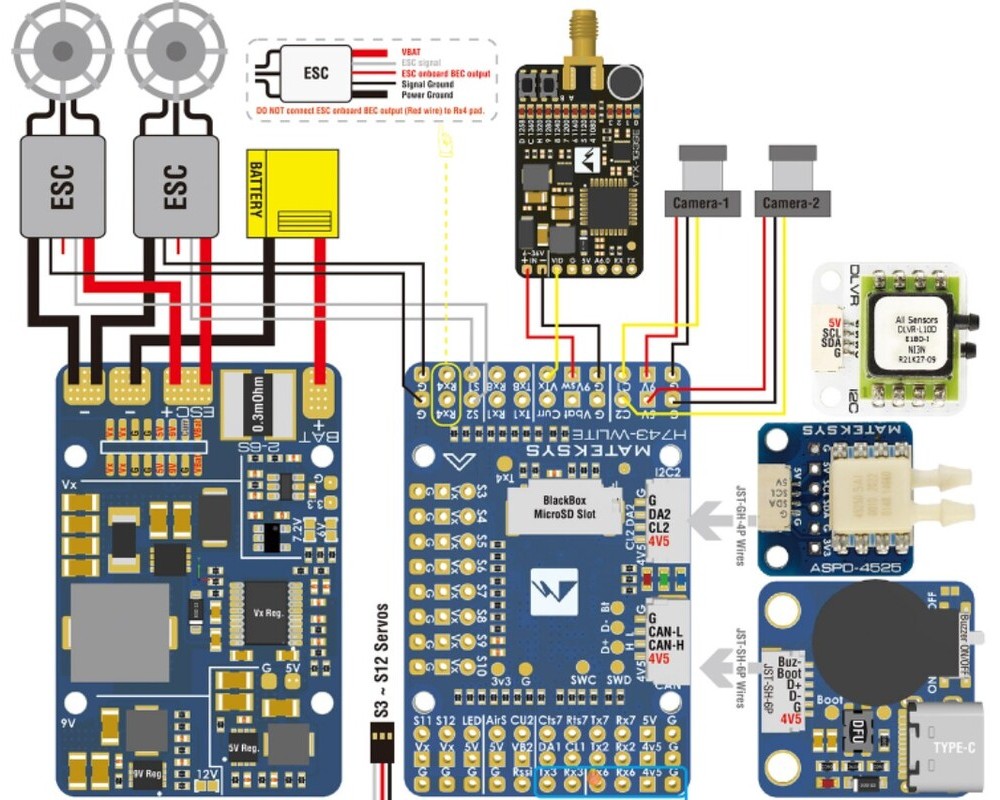

Контролер польоту Matek H743-WLITE - це контролер польоту, орієнтований на фіксоване крило і "ардупілотів". Він оснащений датчиком струму підвищеної точності - 220А. Контролер має барометр DPS3010, два входи для камери, що перемикаються, і виходи 9В (12В), що перемикаються. H743-Wlite може працювати як з INAV, так і з Ardupilot.
Особливості:
- MCU: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
- IMU: ICM42688-P
- Baro: DPS310 (I2C2)
- OSD: AT7456E
- Відеореєстратор: Слот для карт пам'яті MicroSD (SDIO)
- 7 x UART (1,2,3,4,6,7,8) з вбудованою інверсією.
- 13 x PWM виходів (12 + світлодіод)
- 6 x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
- 3 x світлодіоди для індикації стану FC (синій, червоний) та індикатор 3,3 В (червоний)
- 2 x I2C
- 1 x CAN
- Подовжувач USB/Beep з Type-C (USB2.0)

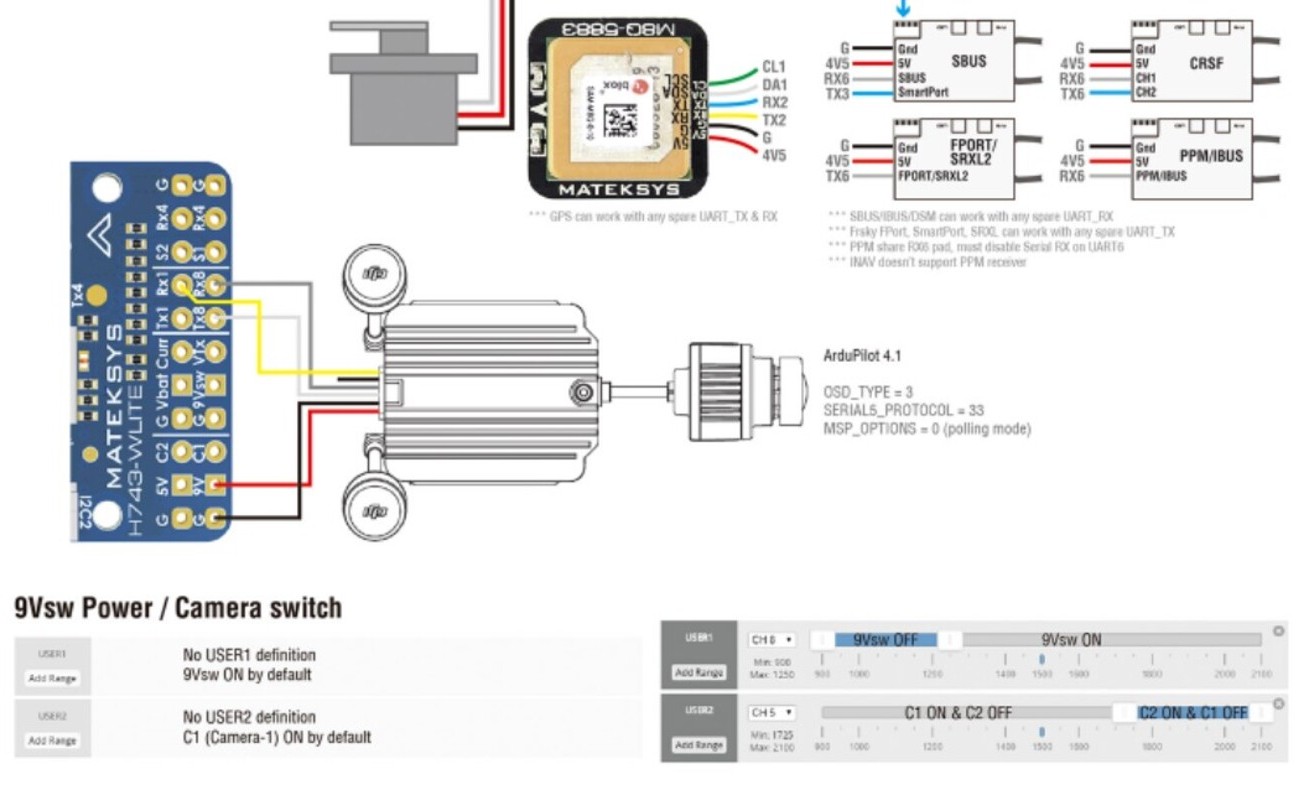

- Перемикач входів для двох камер
- 9В (12В) для перемикача живлення VTX
- Високоточний датчик струму, діапазон 220А
- Дільник напруги ADC VB2: 1K:20K
- Дільник напруги ADC AirSpeed: 20K:20K
Прошивка для FC
- INAV: MATEKH743
- ArduPilot: MATEKH743
PDB
- Діапазон вхідної напруги: 6.8-30В (2-6S LiPo)
- 1 x колодки живлення ESC
- Дільник напруги акумулятора 1K:20K (масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Датчик струму: 220А, 3.3В АЦП (масштаб 150 в INAV, 66.7 А/В в ArduPilot)
- Сенсорний резистор: 90А безперервний, 220А піковий
BEC 5В
- Призначений для польотного контролера, приймача, OSD, камери, зумера, 2812 LED_Strip, зумера, GPS модуля, AirSpeed
- Постійний струм: 2 А, макс. 3 А
BEC 9В / 12В
- Призначений для відеопередавача, камери, карданного підвісу тощо.
- Постійний струм: 2 А, макс. 3 А
- Опція 12В з перемичкою
- Для стабільного виходу 9В/12В, вхідна напруга повинна бути > вихідної напруги +1В
BEC Vx
- Призначений для сервоприводів
- Напруга регулюється, 5В за замовчуванням, 6В або 7.2В через перемичку
- Постійний струм: 8 Ампер, макс. 10А
- Для стабільного виходу Vx, вхідна напруга повинна бути > напруги Vx +1V
BEC 3.3V
- Призначений для модуля Baro / Compass та зовнішніх периферійних пристроїв 3.3В
- Лінійний регулятор
- Безперервний струм: 200 мА

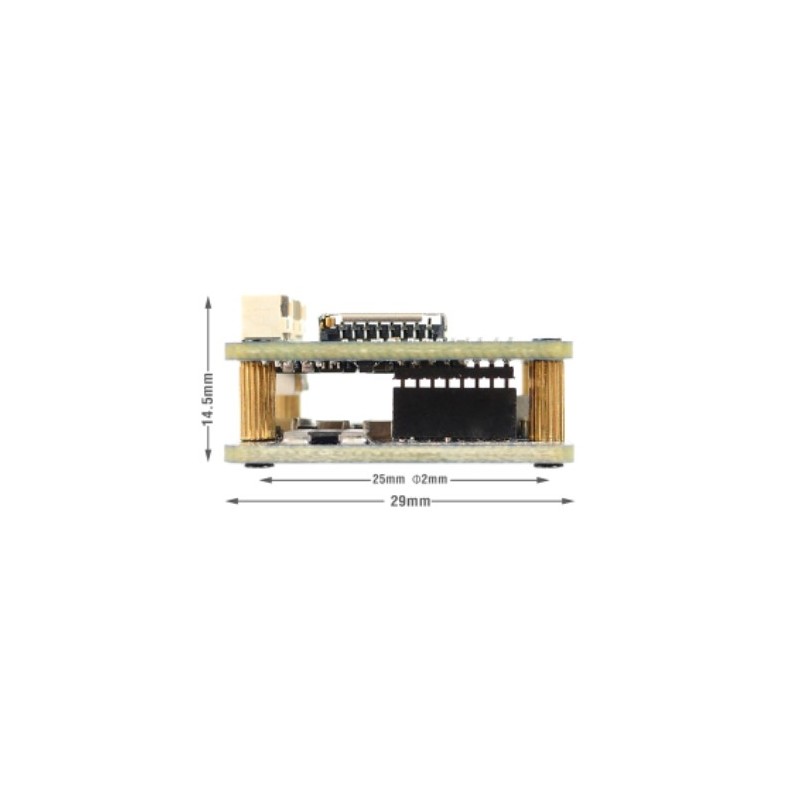

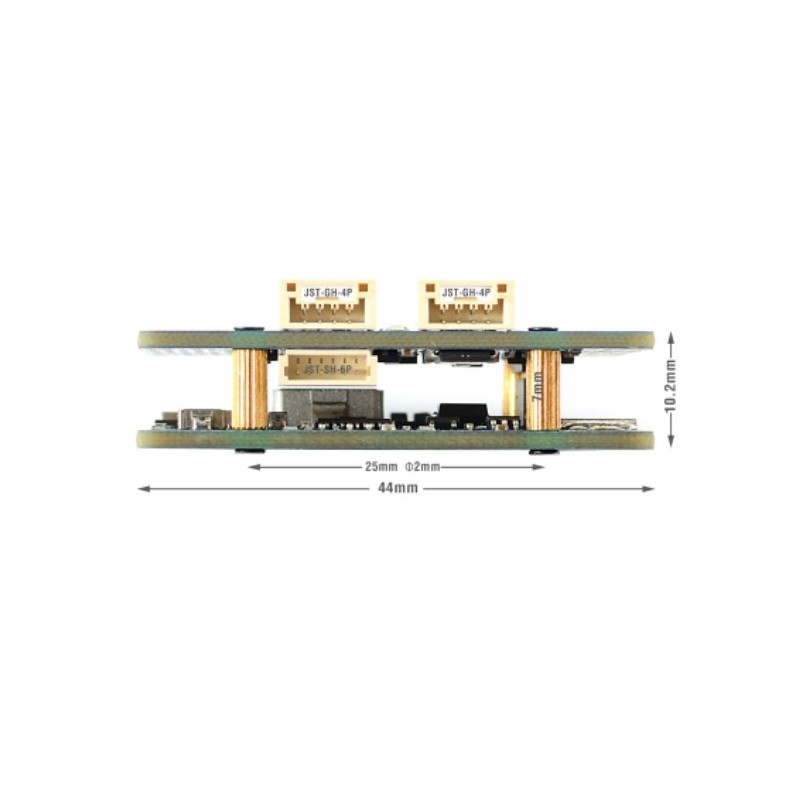

Фізичні параметри
- Монтаж: 25 x 25мм, Φ2мм
- Розміри: 44 x 29 x 14.5 мм
- Вага: 22 г з адаптером USB / buzzer adapter
В комплект входить:
1 x FC H743-WLITE

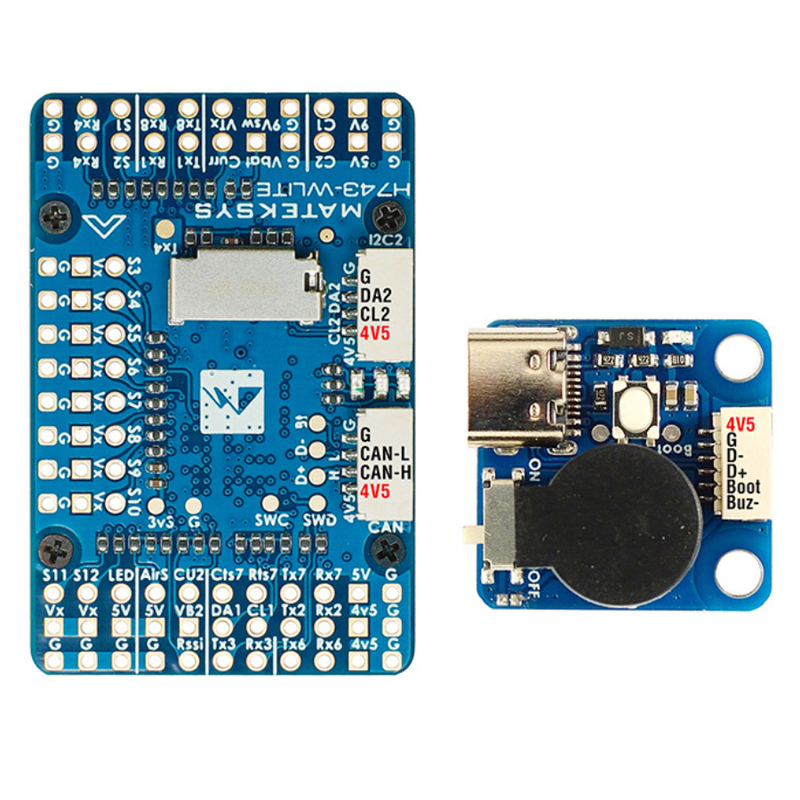

1 x подовжувач USB (Type-C) / buzzer adapter
1 x 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача
2 x 20 см кабель JST-GH-4P до JST-GH-4P для порту CAN та I2C
1 x конденсатор Rubycon ZLH 35V 470uF
Dupont 2.54 контакту (плата поставляється без пайки)
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажное крепление:25x25 мм
-
Наличие ESC:Окремо
-
Основной контроллер:STM32H743VIH6
-
Назначение FC:Для авіамоделей
