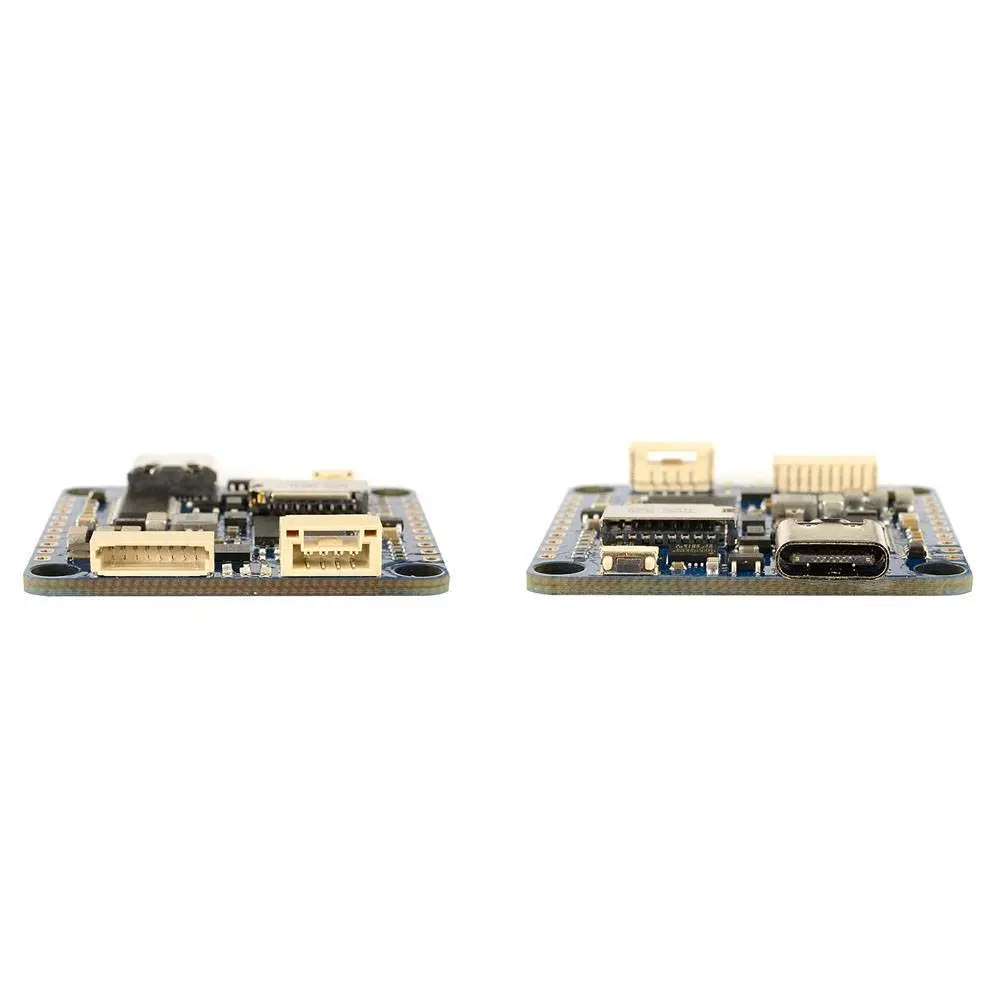

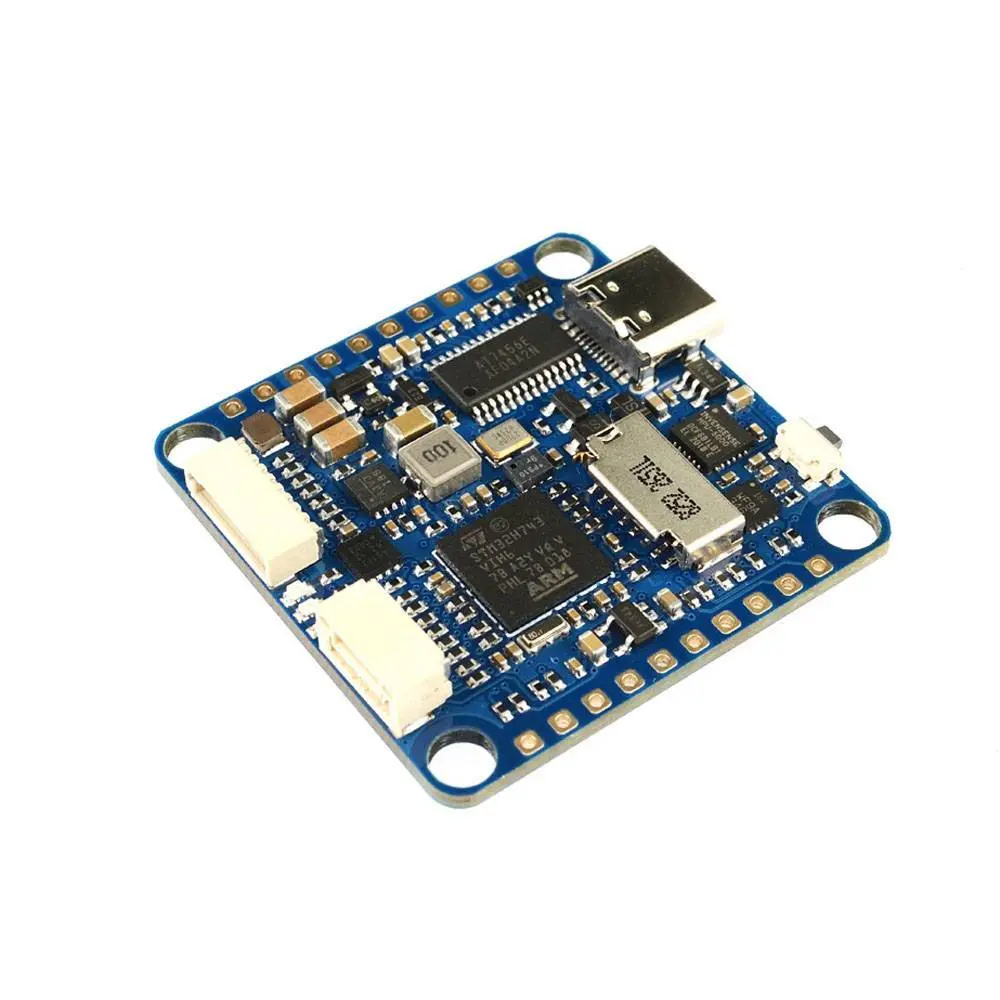

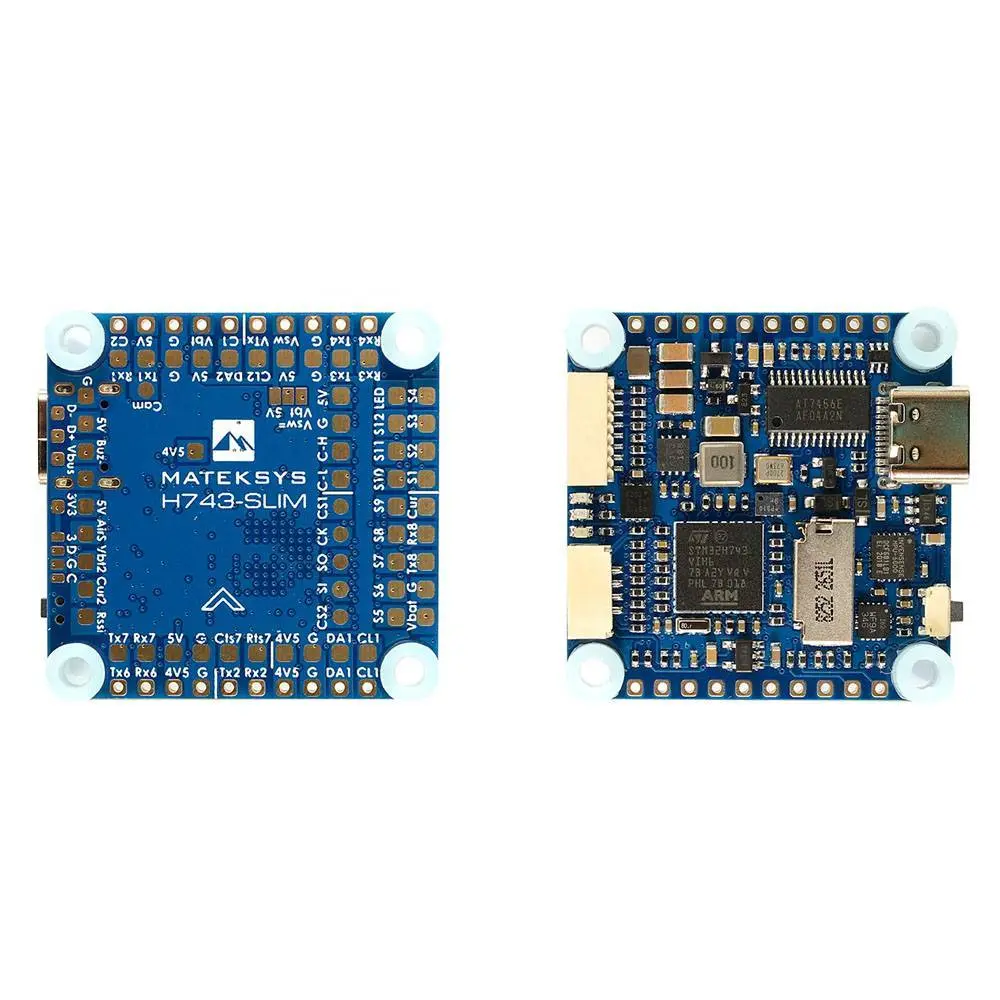

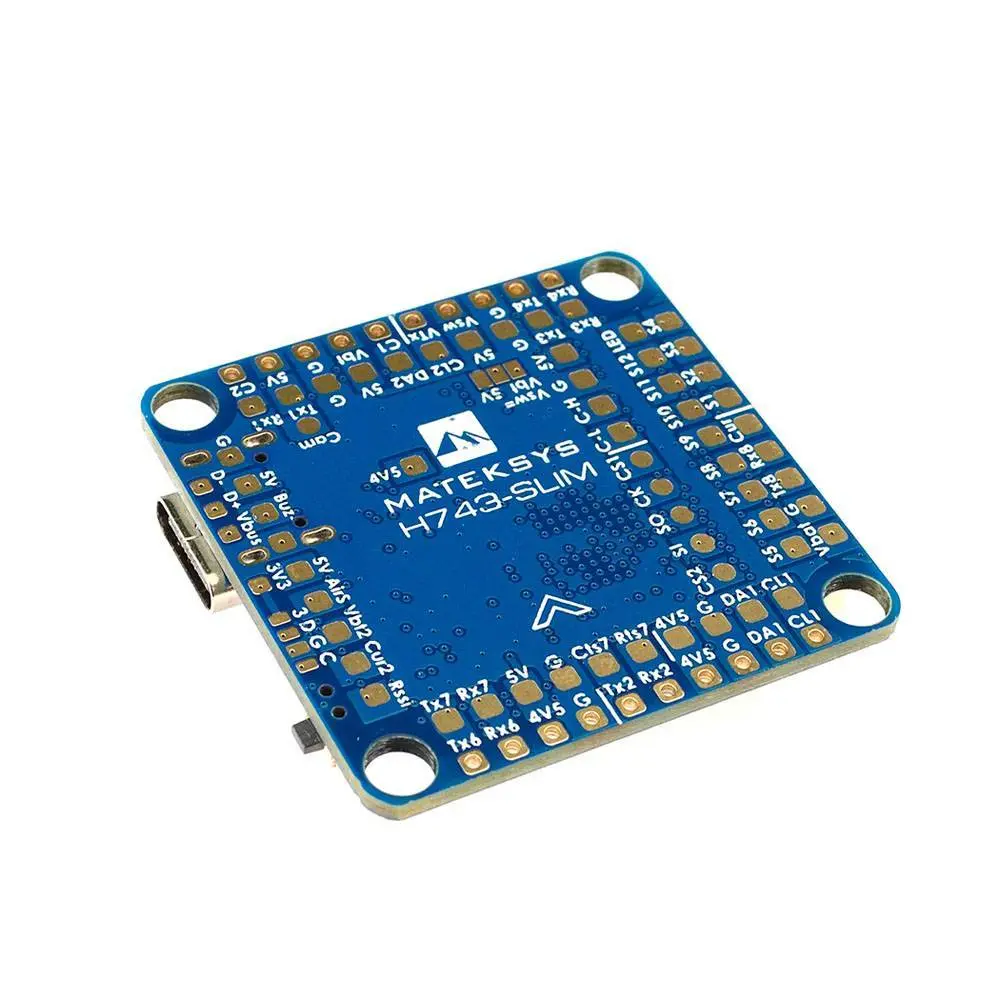

Польотний контролер MATEK H743-SLIM V3
Польотний контролер MATEK H743-SLIM V3 поставляється з новими функціями і поліпшеннями в порівнянні з оригіналом! Цей контролер оснащений STM32H743VI, ICM20602 та MPU6000, DPS310, OSD, 7 x UART, 2 x I2C, 1 x CAN, 13 x PWM виходів, BEC5V та багато іншого!
Технічні характеристики:
- MCU: STM32H743VIH6, 480MHz, 1MB RAM, 2MB Flash
- Плата V1.0 IMU: MPU6000 (SPI1) та ICM20602 (SPI4)
- Плата V1.5 IMU: MPU6000 (SPI1) та ICM42605 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: Гніздо для карти MicroSD (SDIO)
- 7 x UART (1,2,3,4,6,7,8) з вбудованою інверсією.
- 13 x PWM виходів (включаючи «LED» панель)
- 2 x I2C
- 1 x CAN
- 6 x ADC (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
- 3 x Світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V (червоний)
- 1 x SPI3 breakout
- USB Type-C (USB2.0)
- 1 x JST-SH1.0_8pin роз'єм (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
- 1 x JST-GH1.25_4-контактний роз'єм (5V/CAN-H/CAN-L/G)
- Перемикач входів для двох камер
- Перемикач увімкнення/вимкнення живлення 5V/Vbat з фільтром
- Екранне меню DJI FPV підтримується будь-яким запасним UART
Живлення
- Вхід Vbat: 6~36В (2~8S LiPo)
- BEC: 5В 2А постійного струму (макс. 3А)
- LDO 3.3В: макс. 200мА
- Немає вбудованого датчика струму
- ADC Vbat2 підтримує макс. 69В (дільник напруги: 1К:20К)
- Статична потужність: 200мА при 5В з Betaflight, 150мА при 5В з ArduPilot
Прошивка
- ArduPilot (ChiBiOS): MATEKH743
- BetaFlight: MATEKH743
- INAV: MATEKH743
Габарити та вага
- Кріплення: 30.5 x 30.5 мм, Φ4 мм з втулками Φ3 мм
- Розміри 36 x 36 x 5 мм
- Вага: 7 г
В комплекті:
1 x H743-SLIM V3
6 x Силіконові втулки M4 на M3
1 x JST-SH1.0_8pin кабель, 5 см
2 x JST-SH1.0_8pin роз'єми
1 x кабель JST-GH-4P до JST-GH-4P для CAN порту, 20 см
Характеристики
-
OSD:Вбудований
-
PDB:Немає
-
Монтажное крепление:30,5x30,5 мм
-
Наличие ESC:Окремо
-
Основной контроллер:STM32H743VIH6
-
Назначение FC:Для авіамоделей
