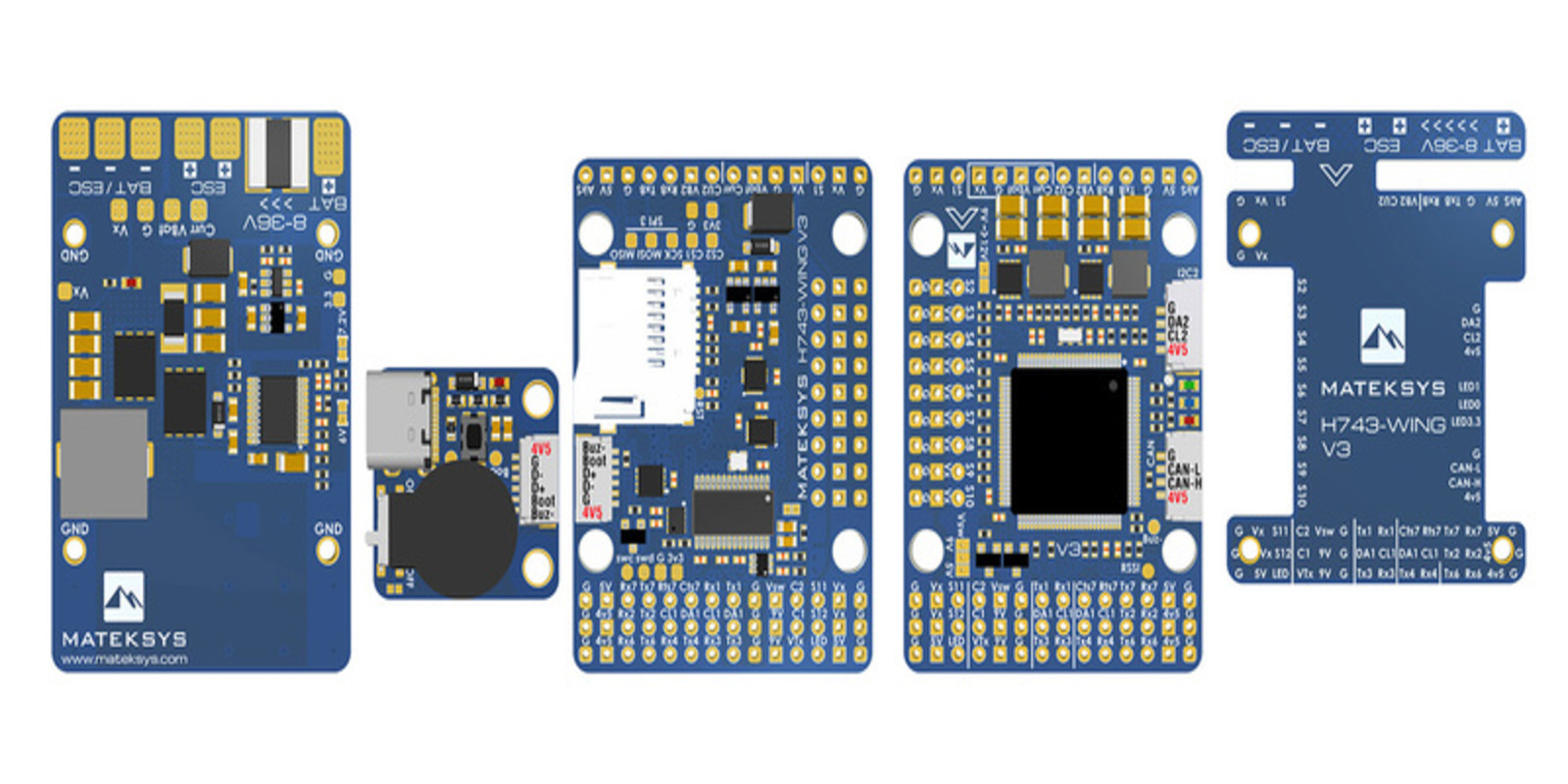

Польотний контролер Matek H743-WING V3

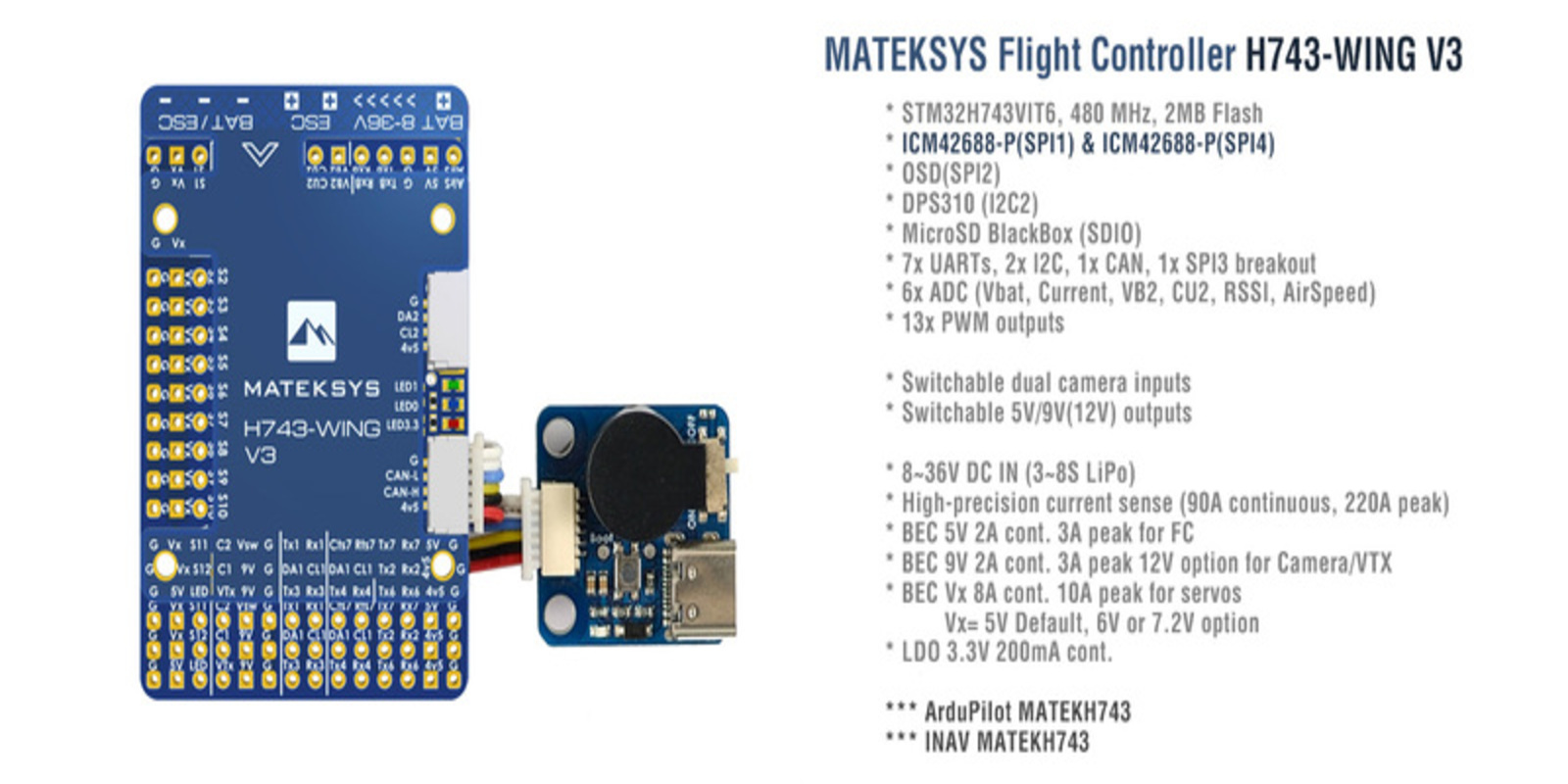

STM32H743VIT6, ICM42688P & ICM42688P, DPS310, OSD, 7x UARTs, 2x I2C, 1xCAN, 13x PWM outputs, 3x BEC, PDB, current sensor
Специфікації:
Польотний контролер
- MCU: STM32H743VIT6, 480 МГц, 1 МБ RAM, 2 МБ Flash
- IMU: MPU6000 (SPI1) і ICM42605 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: слот для карт MicroSD (SDIO)
- 7 x Uarts (1,2,3,4,6,7,8) з вбудованою інверсією.
- 13 x PWM-виходів (включаючи “LED” панель)
- 2 x I2C
- 1 x CAN
- 6 x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
- 3 х світлодіоди для FC STATUS (синій, червоний) та індикатор 3,3В (червоний)
- 1 х SPI3
- Подовжувач USB/Beep з Type-C (USB2.0)
- Перемикач подвійних входів для камер
- 5В/9В (12В) для перемикача живлення камери/VTX
- Високоточний вимірювач струму (90А постійно, 220А пік)
- Датчик напруги батареї: 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
- Дільник напруги ADC VB2: 1K:20K
- Дільник напруги ADC AirSpeed: 20K:20K
- Статична потужність 160mA@5V
- Кріплення: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
- Розміри: 54 x 36 x 13 мм
- Вага: 30 г з USB подовжувачем
Прошивка
- ArduPilot (ChiBiOS): MATEKH743
- INAV: МАТЕХ743
PDB
- Діапазон вхідної напруги: 8-36В (3-8S LiPo) із захистом TVS
- 2 х ESC
- Датчик струму: 220A, 3,3В АЦП (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
- Сенсорний резистор: 90A постійний, 220A пік.
BEC 5В
- Призначений для контролера польоту, приймача, екранного меню, камери, буззера, світлодіодної стрічки 2812, модуля GPS, AirSpeed
- Вихід 5,15 +/- 0,1В постійного струму
- Постійний струм 2А, 3А пік
BEC 9В/12В
- Призначений для відеопередавача, камери, підвісу тощо.
- Постійний струм 2А, 3А пік
- Опція 12В з перемичкою
BEC Vx
- Розроблено для сервоприводів
- Напруга регулюється, 5В за замовчуванням, 6В або 7,2В через перемичку
- Постійний струм 8А, 10А Пік
BEC 3,3В
- Лінійний регулятор
- Постійний струм: 200 мА
В комплекті:

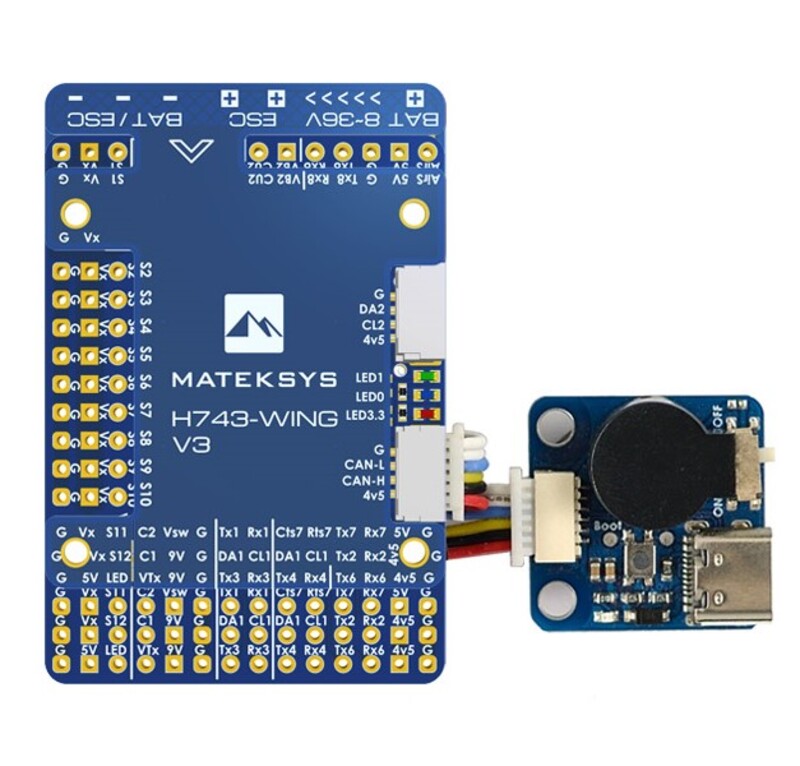

1 x H743-WING
1 x USB(Type-C)/Beep Extender
1 x Кабель 20 см JST-SH-6P – JST-SH-6P для подовжувача USB
2 x 20 см JST-GH-4P - JST-GH-4P кабель для порту CAN & I2C
1 x Конденсатор Rubycon ZLH 35V 470uF
Контакти Dupont 2,54
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажное крепление:30,5x30,5 мм
-
Наличие ESC:Окремо
-
Основной контроллер:STM32H743VIT6
-
Назначение FC:Для авіамоделей
