Польотний контролер F411-WTE
STM32F411, BMI270, SPL06-001, OSD, 2x UARTs, 2x Full Softserial, I2C, 2x Motors & 4x Servos, 2x BEC, Camera switch, Vbat swich
Matek F411 WTE - це заміна популярної моделі F411 WSE. Це спеціальний польотний контролер для фіксованого крила. Більш компактний, ніж F411-Wing, але все ще повністю функціональний.

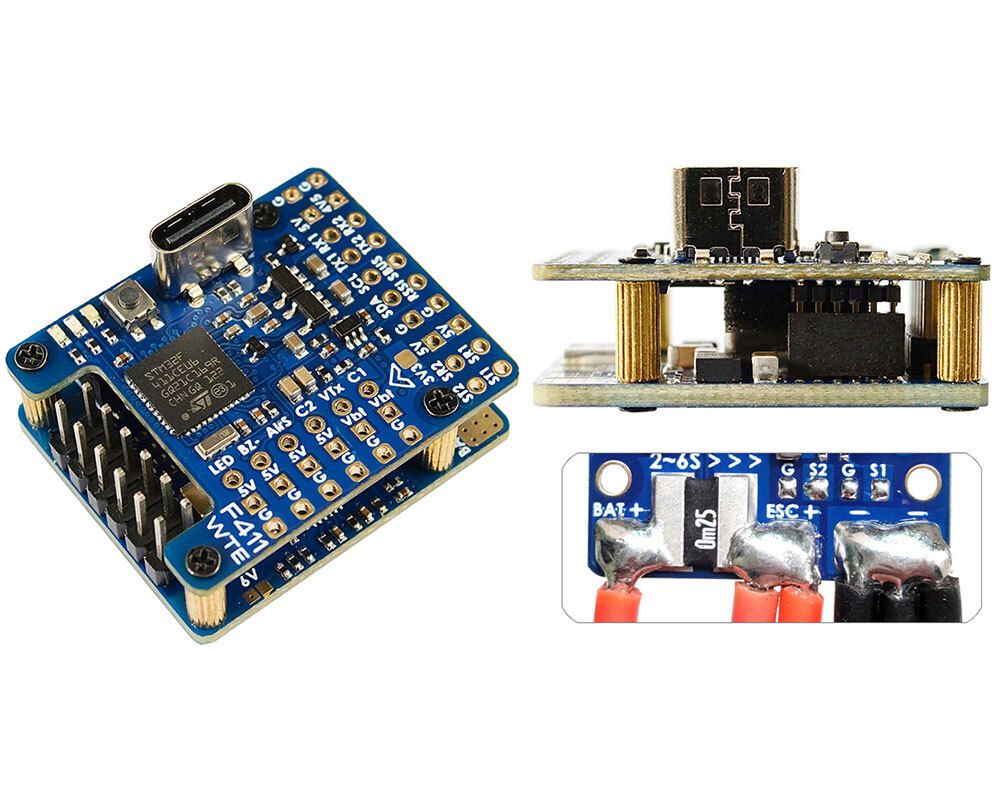

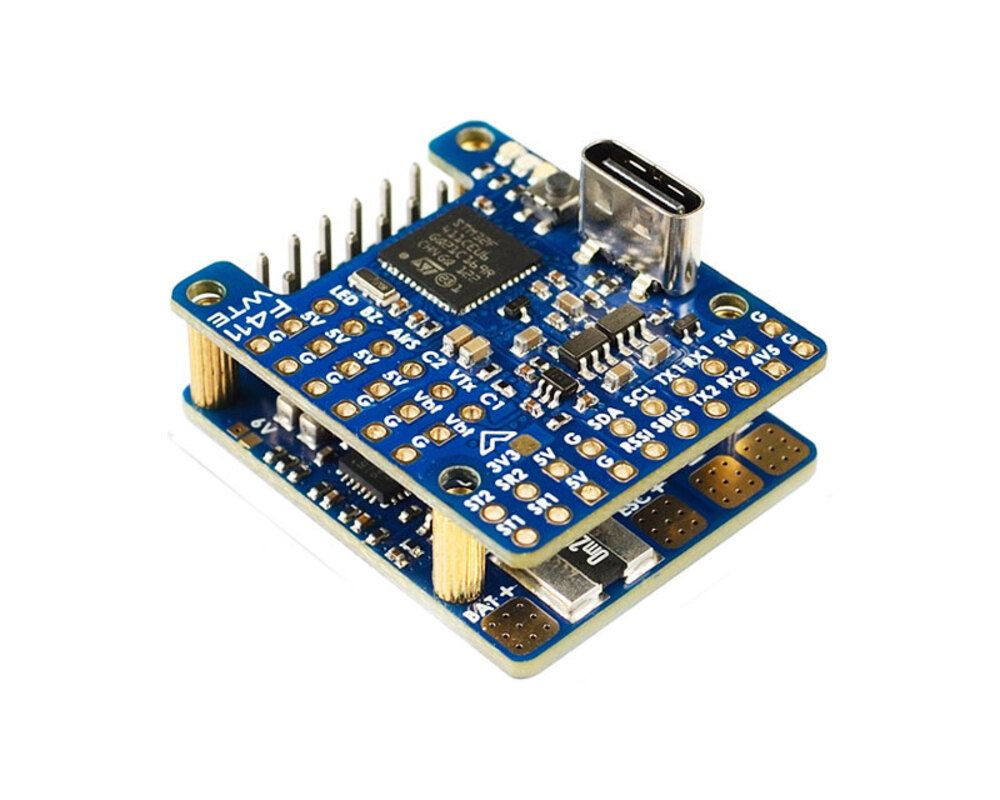

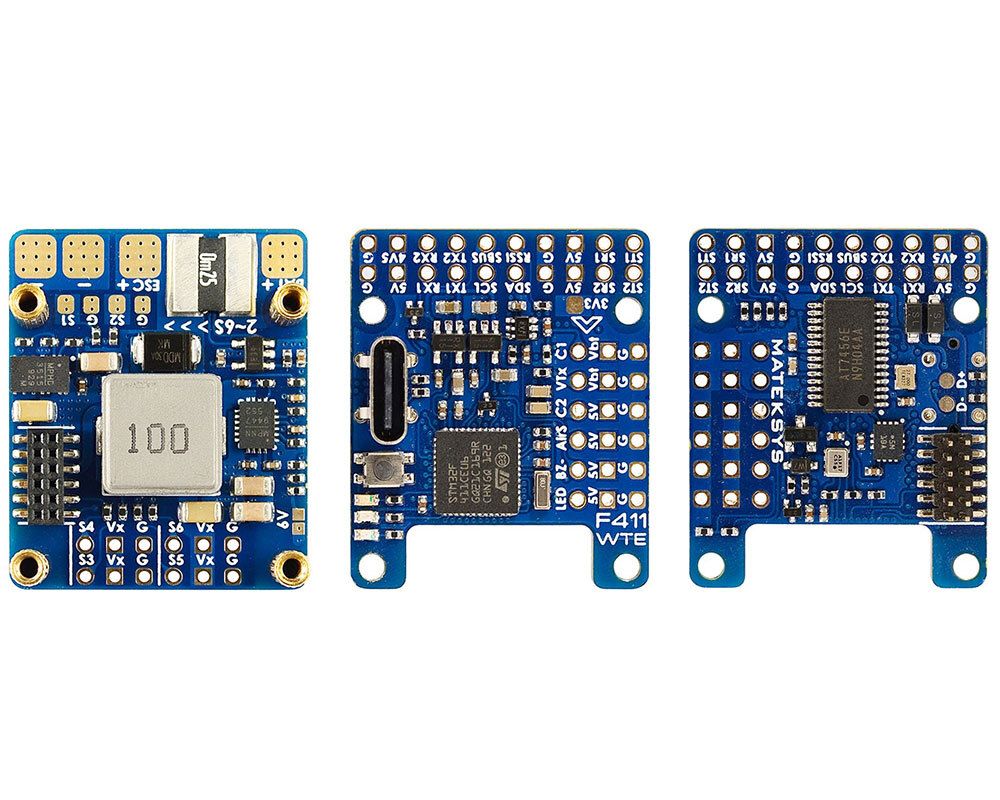

Завдяки невеликим розмірам 31 x 26 x 16,5 мм і вазі 10 г, F411 WTE підходить навіть для невеликих моделей. Плата також містить PDB (плата розподілу живлення) для розподілу напруги від акумулятора до плати і ESC. Також є датчик струму (90A), 5/6V 5A BEC для сервоприводів і 5V 1.5A BEC для іншої електроніки. Для живлення плати можна використовувати 2-6S Lipo батарею. Matek F411-WTE має гіроскоп ICM42688P, барометр, екранне меню для аналогового відео, 2 UART, шину I2C, 6 PWM-виходів і 2 входи для камери. Для керування моделлю можна використовувати прошивку iNav (MATEKF411TE). Плата не підтримує прошивку Ardupilot. Роз'єм USB-C інтегрований у верхній частині плати.

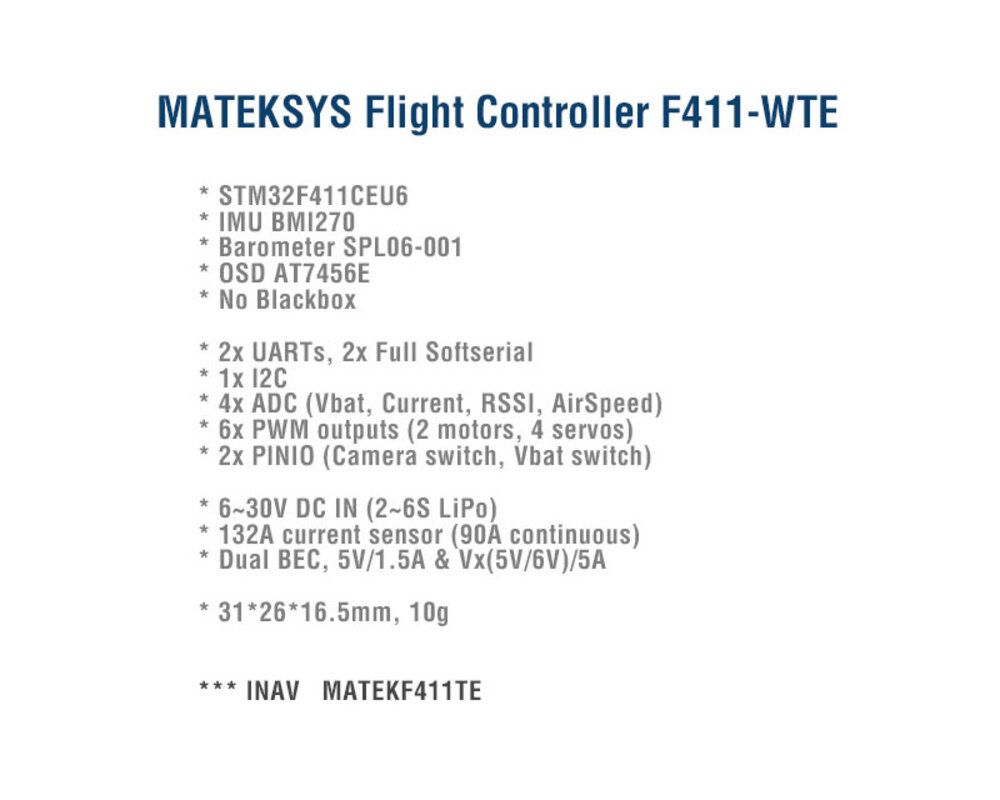

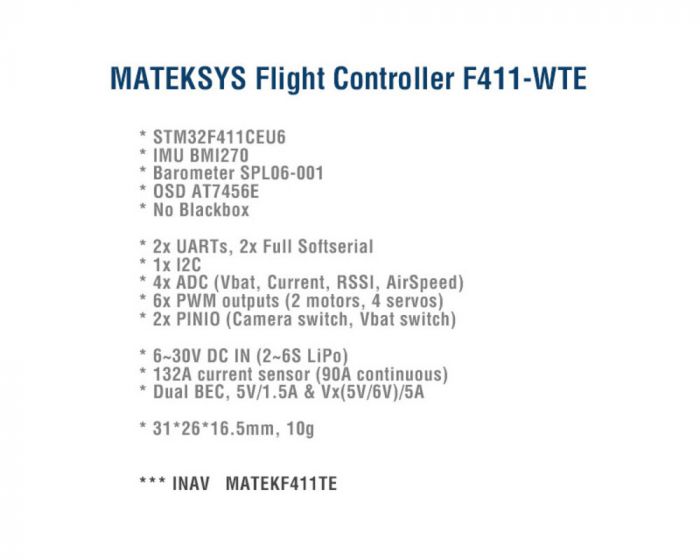

Специфікація:
Польотний контролер
- MCU: 100MHz STM32F411CEU6
- IMU: BMI270 (SPI) або ICM42688P
- Baro: SPL06-001 (I2C)
- OSD: AT7456E (SPI)
- Відеореєстратор: немає
- 2 x Uarts
- 2 x Повний софтсеріал
- 6 x ШІМ виходи (2x двигуни, 4x сервоприводи)
- 1 x I2C
- 4 x АЦП (VBAT, струм, RSSI, AirSpeed)
- 3 x світлодіоди для індикації стану ПЧ (синій, червоний) та індикатор 3,3 В (червоний)
- Вбудований інвертор на UART2-RX для входу SBUS
- Комутовані подвійні входи для камер
- Вмикання/вимикання живлення Vbat для VTX та камери
- Приймач PPM: не підтримується

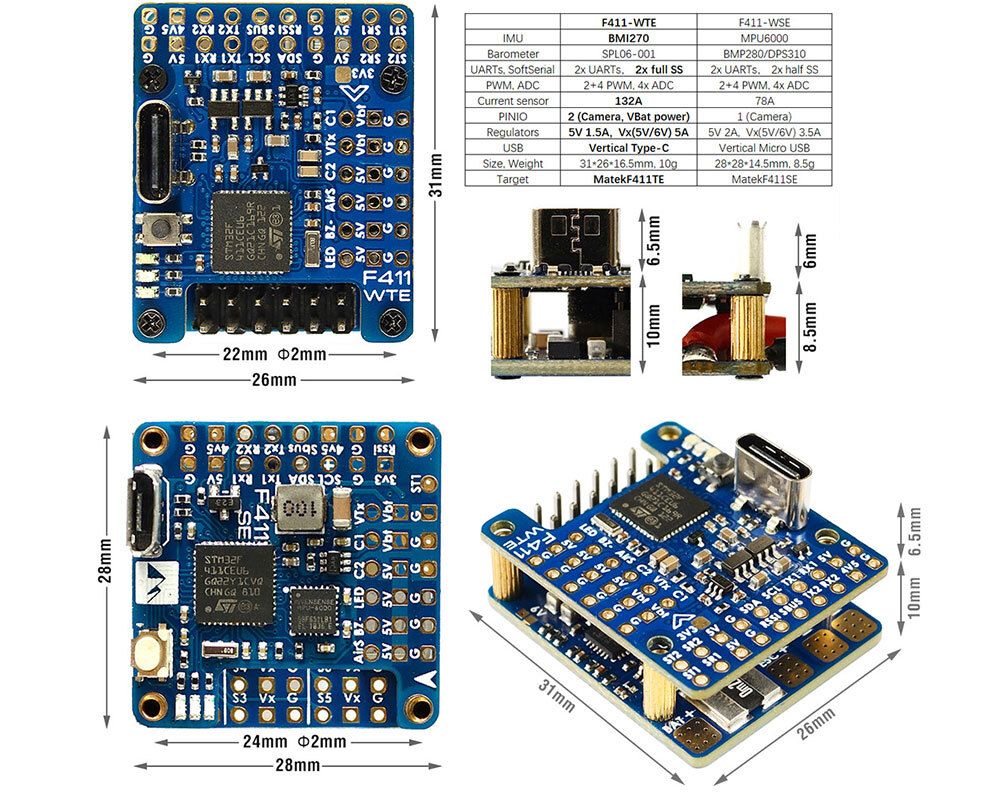

- Розміри 31 x 26 x 16.5 мм
- Монтаж: 22 x 22 мм, Φ2 мм
- Вага: 10 г
Живлення
- 6-30В DC IN (2-6S LiPo)
- Датчик струму 132А (шкала 250)
- Резистор PDB / датчик струму: 90А безперервний, 132А стрибкоподібний.
- BEC 5V 1.5A для ПЧ та периферії
- BEC Vx 5A для сервоприводів, опція 5В/ 6В
- Vbat для VTX і камери (вмикається/вимикається)
- LDO 3.3V 200mA
- Датчик напруги акумулятора: 1k:10k
Прошивка
- INAV Target: MATEKF411TE (INAV4.1 або новіша версія)
В комплекті:
1 x FC F411-WTE
Dupont 2.54 штифта (плата поставляється без пайки)
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажне кріплення:22x22 мм
-
Наявність ESC:Окремо
-
Основний контролер:STM32F405
-
Призначення FC:Для авіамоделей
