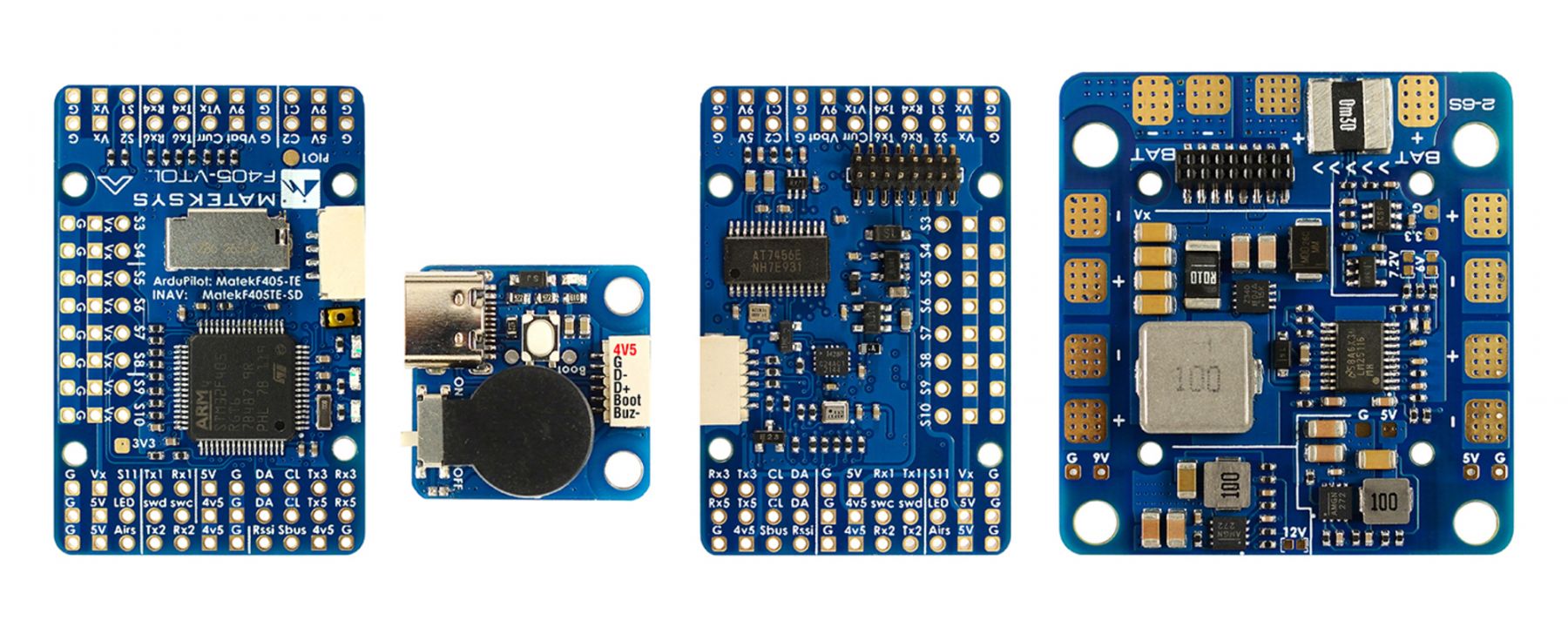

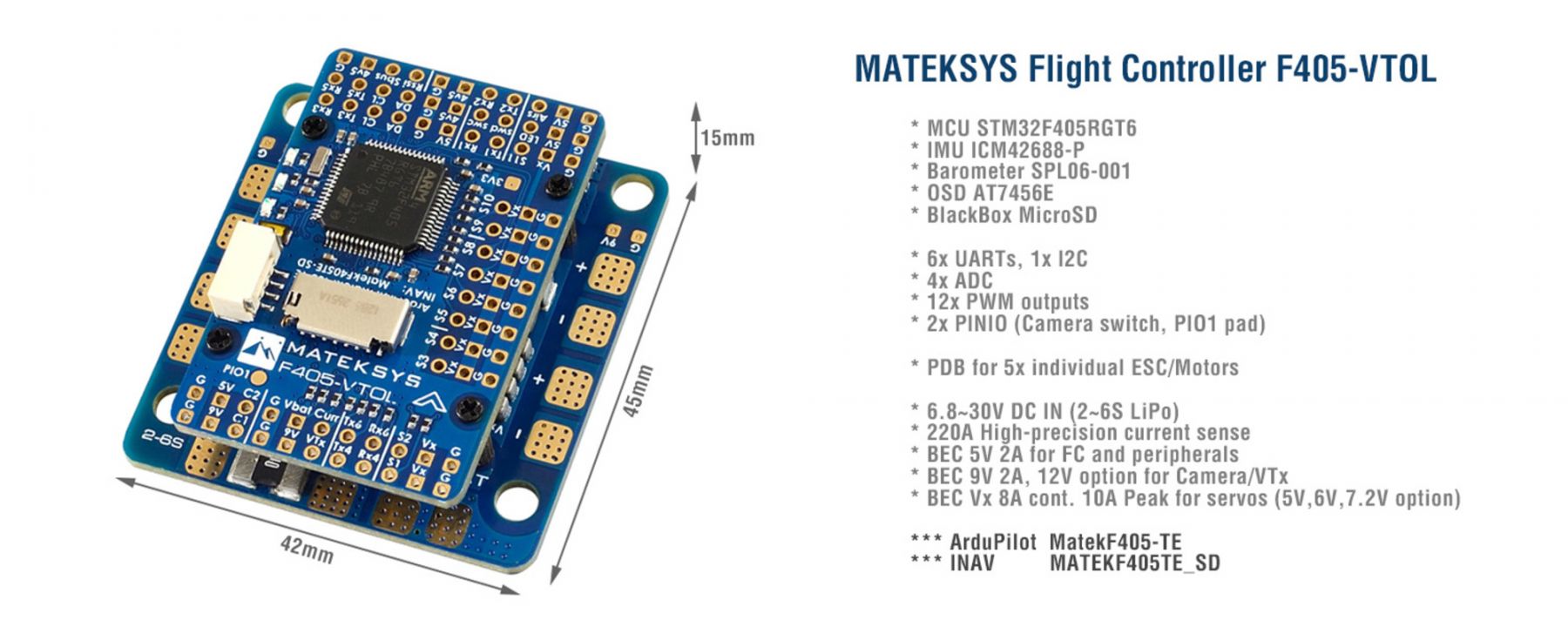

Польотний контролер Matek F405-VTOL
STM32F405RGT6, ICM42688P, SPL06, OSD, VTOL PDB, 6xUARTs, 12x PWM,1xI2C
Специфікація:
Польотний контролер
- MCU: STM32F405RGT6, 168 МГц, 1 МБ флеш-пам'яті
- IMU: ICM42688-P
- Baro: SPL06-001
- OSD: AT7456E
- Blackbox: слот для карти MicroSD
- 6 х UART, 1 х опция Softserial_Tx (INAV)
- 12 х виходів PWM
- 1 x I2C
- 4 x ADC (VBAT, Current, RSSI, Airspeed)
- 1 x запасной PINIO
- Подовжувач USB / Beep з Type-C (USB2.0)
- Вбудований інвертор на UART2-RX для входу SBUS
- Вхід подвійної камери з можливістю перемикання

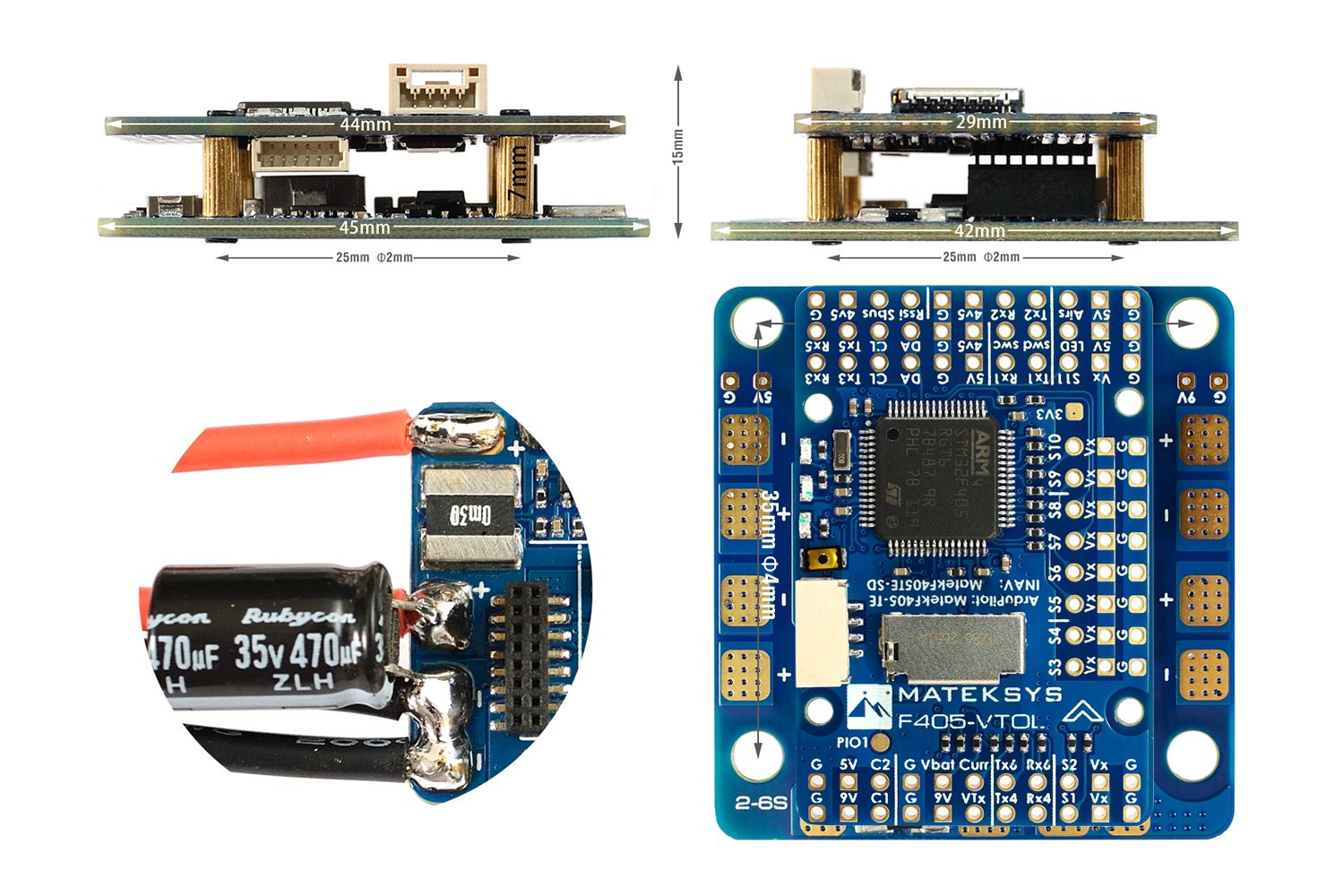

- Кріплення: 25 x 25 мм-Φ2 мм, 35 x 35 мм- Φ4 мм

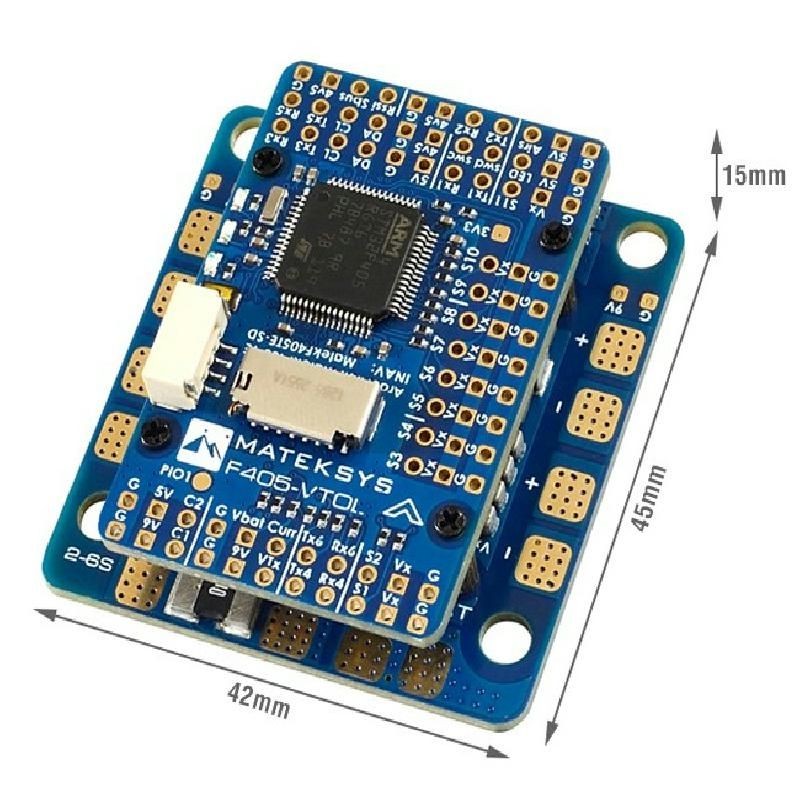

- Розміри: 45 x 42 x 15 мм
- Вага: 25 г з адаптером USB/зумер
Прошивка
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE_SD (INAV 5.0 або новіша)
PDB
- Діапазон вхідної напруги: 6,8-30В (2-6S LiPo)
- Сенсорний резистор: 100 А постійно, 220 А пік
- 5 х ESC, загальний постійний струм 100 А
- Підтримує безперервне навантаження до 100 А на панелі ESC поблизу резистора датчика струму
- Підтримка безперервного навантаження до 30 А та пікового значення 50 А на кожній панелі ESC
- Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Датчик струму: 220 A, 3,3 В АЦП (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
BEC 5В
- Призначений для контролера польоту, приймача, екранного меню, камери, буззера, світлодіодної стрічки 2812, модуля GPS, AirSpeed
- Постійний струм: 2А
BEC 9В/12В
- Призначений для відеопередавача, камери, підвісу тощо.
- Постійний струм: 2А
- Опція 12 В з перемичкою
- Для стабільного виходу 9В/12В вхідна напруга має виходити напругою +1В
BEC 3,3В
- Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3В
- Лінійний регулятор
- Постійний струм: 200 мА
В комплекті:
1 x F405-VTOL
1 x USB(Type-C)/Beep (пасивний буззер) подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача
1 x 20 см кабель JST-GH-4P до JST-GH-4P для порту I2C
1 x Конденсатор Rubycon ZLH 35V 470uF
Dupont 2.54 pins
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажне кріплення:25x25 / 35x35 мм
-
Наявність ESC:Окремо
-
Основний контролер:STM32F405
-
Призначення FC:Для авіамоделей
