Информация

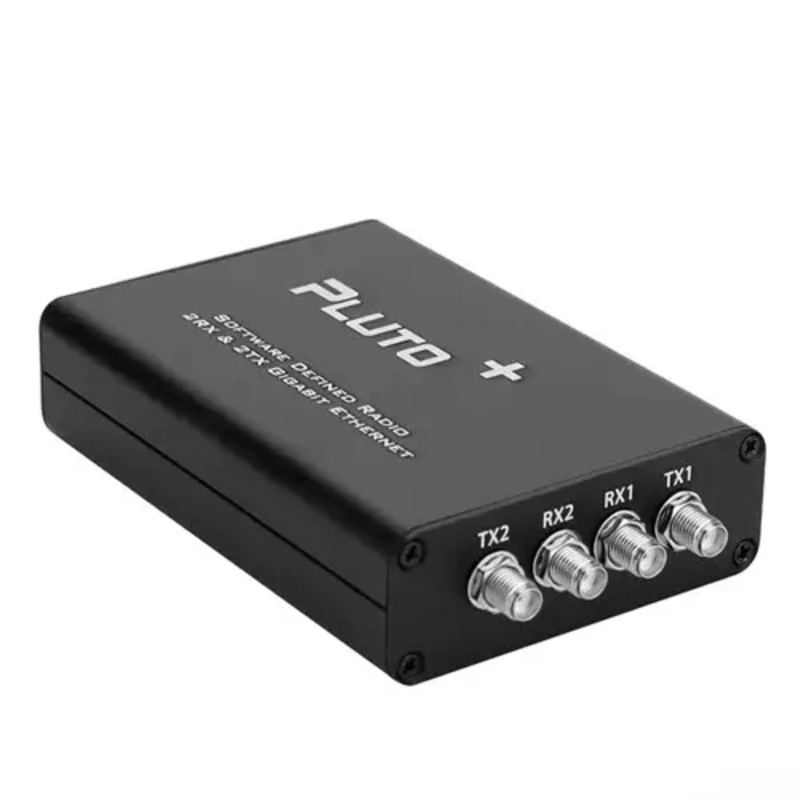

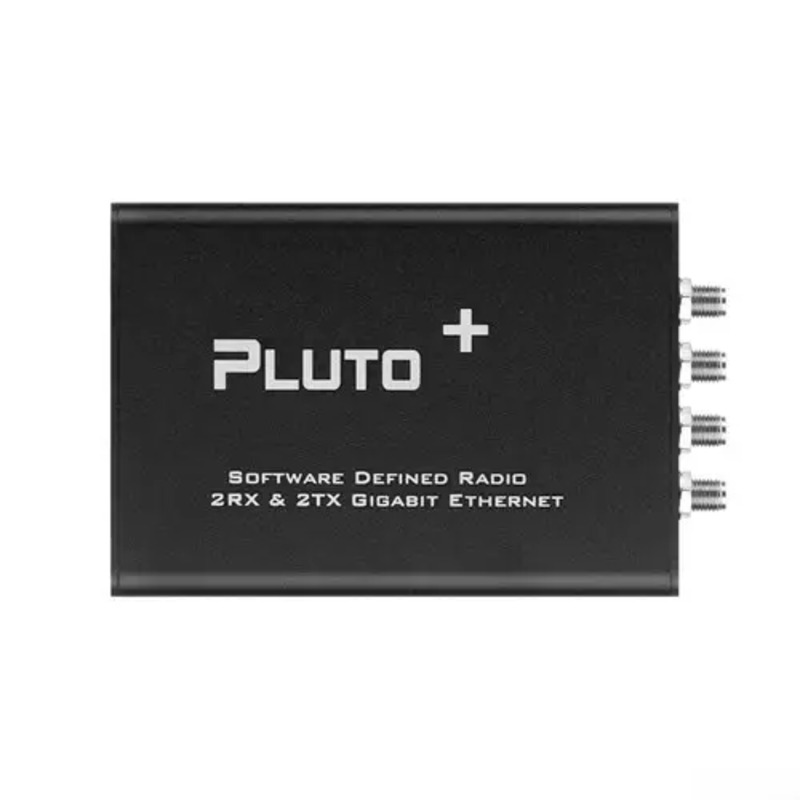

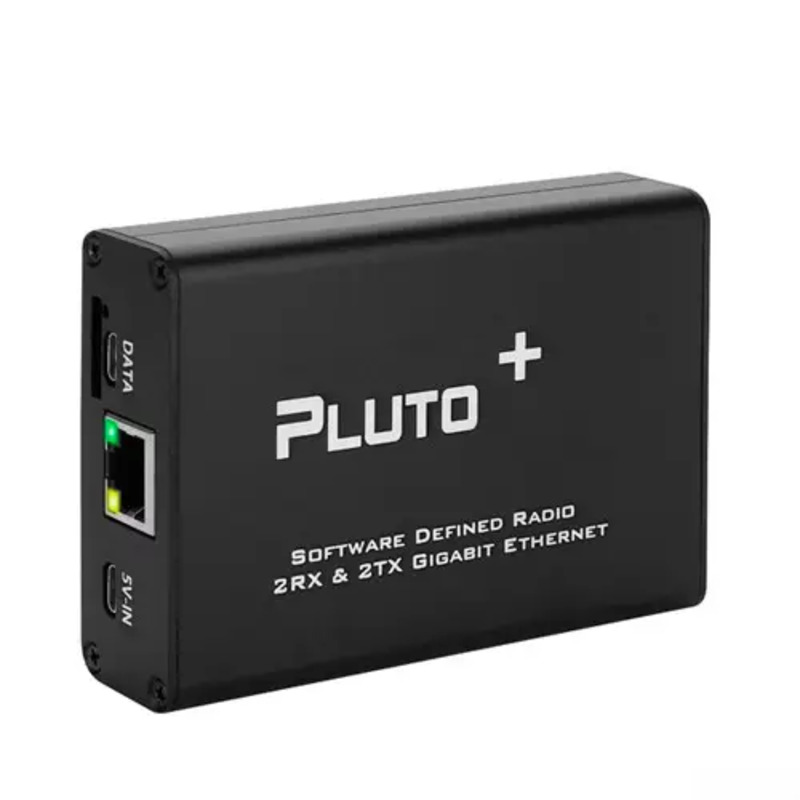

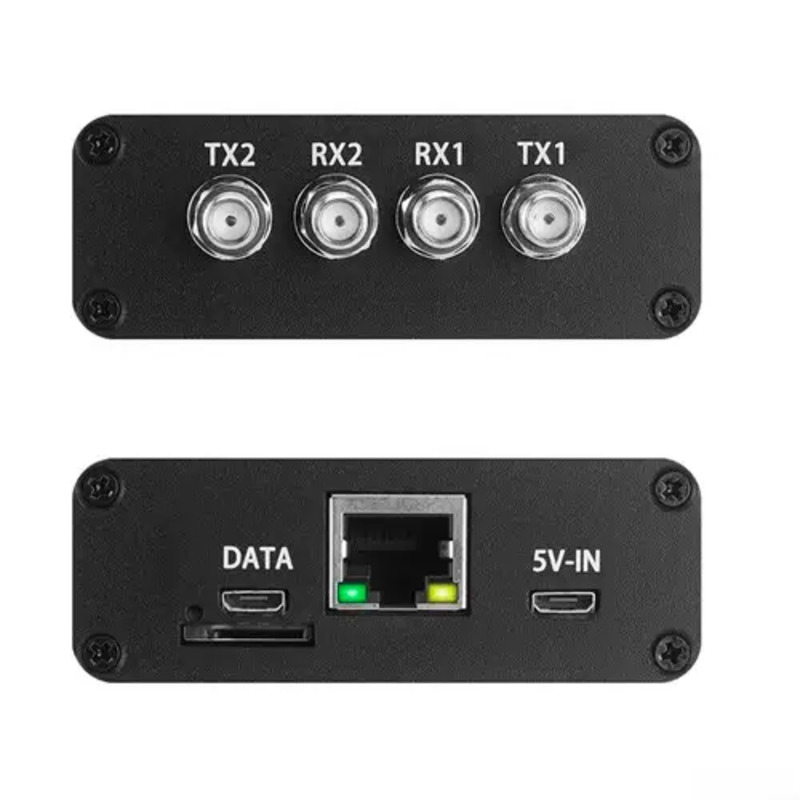

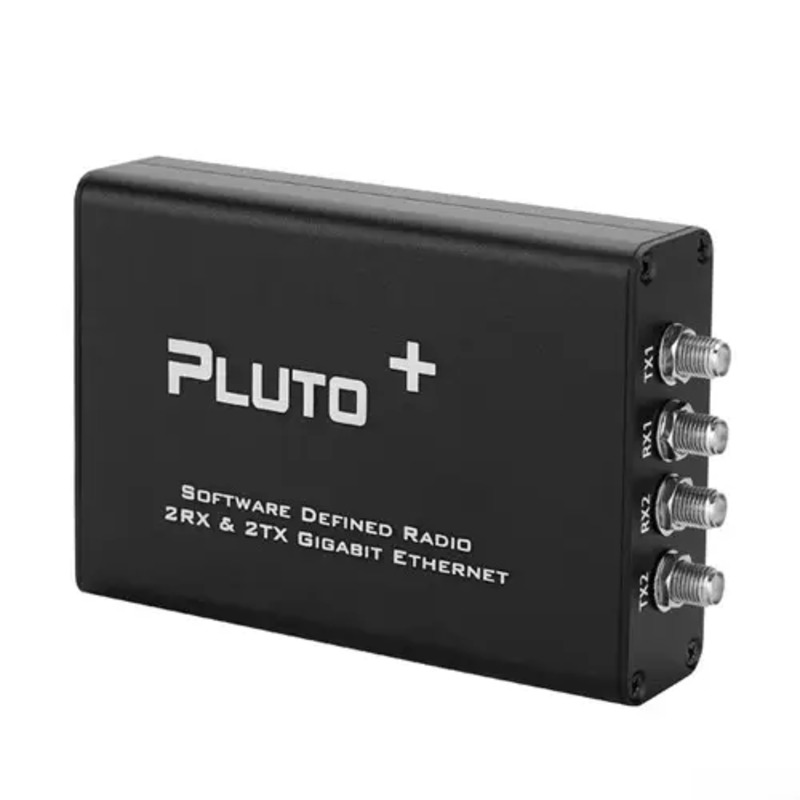

PLUTO+ (Pluto Plus) — это обновленная версия оригинального PLUTO SDR, которая включает порт Gigabit Ethernet, по 2 канала TX и RX, открытые через SMA, слот MicroSD, VCTCXO 0.5ppm и вход внешней синхронизации через порт U.FL на печатной плате.
АЦП/ЦАП: AD9363 (можно переделать на AD9361 или AD9364)
Каналы: 2 TX, 2 RX, поддержка MIMO
RF-диапазон: 70 МГц – 6 ГГц
Выходная частота: VCTCXO 40 МГц 0.5 ppm
SOC: для Zynq7010 FPGA: 28 Кб
ОЗУ: 512 Мб
FLASH: 32 Мб
USB: 2.0, поддержка OTG
Ethernet: 1000 Мб
MicroSD можно использовать для загрузки
Вход постоянного тока: 5 В ±0.5 В, 2 А, MicroUSB
Обратите внимание! Все уровни ввода-вывода имеют напряжение 1.8 В.
При использовании официальной прошивки для ADI-Pluto SDR подключитесь к URST-MI052.
При использовании прошивки Pluto+ и необходимости поддержки Ethernet, подключите URST-MIO46.
При использовании SD-карты для загрузки подключите SD-H к 1В.8.
При использовании JTAG для отладки подключите JTAG# к GND.
Подключите EXCLK к GND при использовании внешнего опорного тактового сигнала.
Порт ключа PTT:
PTT управляет оптопарами через GPIO0 (MI00), что требует внешнего реле или схемы управления.
КЛЮЧ DFU:
В любой момент вы можете нажать кнопку DFU и снова включить питание PLUTO+, чтобы войти в режим DFU, но для этого необходимо подключить перемычку URST к MI052.
Вход CLK IPEX:
Вы можете подключить кабель для ввода внешнего высокоточного опорного генератора для AD9363 через интерфейс IPEX.
Основной уровень не должен превышать 3.3 В, а перемычка EXCLK должна быть подключена к GND, чтобы отключить встроенные часы.
Калибровка частоты встроенного VCTCXO:
Частоту тактового сигнала 40M можно точно настроить, регулируя регулируемый резистор рядом с VCTCXO, при условии, что у вас есть источник опорного сигнала.
Micro-SD:
Поддержка загрузки через SD-карту, необходимо подсоединить перемычку SD-H к 1V8.
Материал: алюминий
Размер: 10.3 х 7.1 х 2.6 см
Вес: 210 г

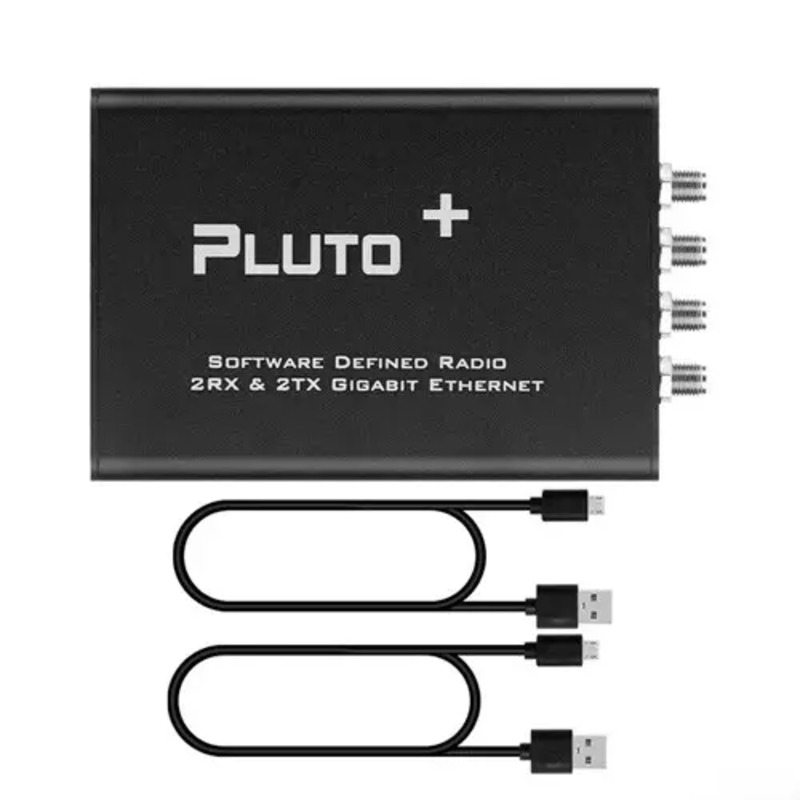

Комплектация: PLUTO+, 2 кабеля MicroUSB
