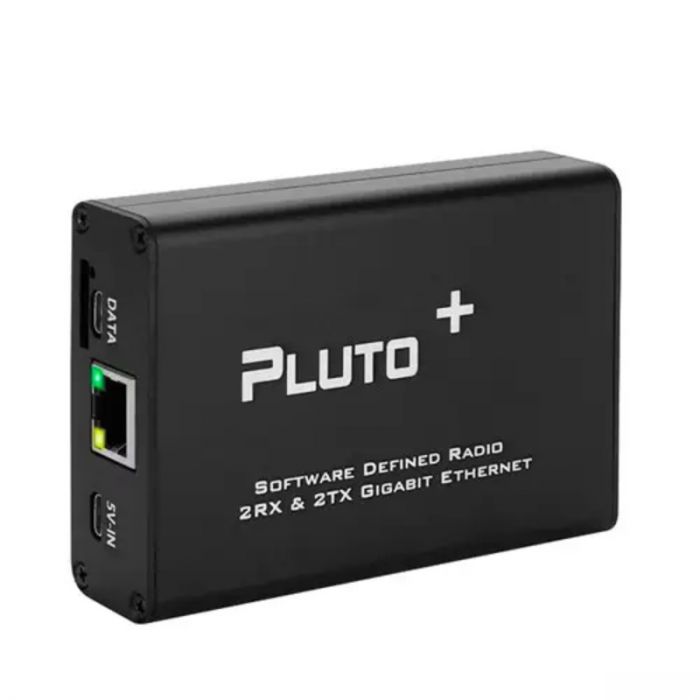

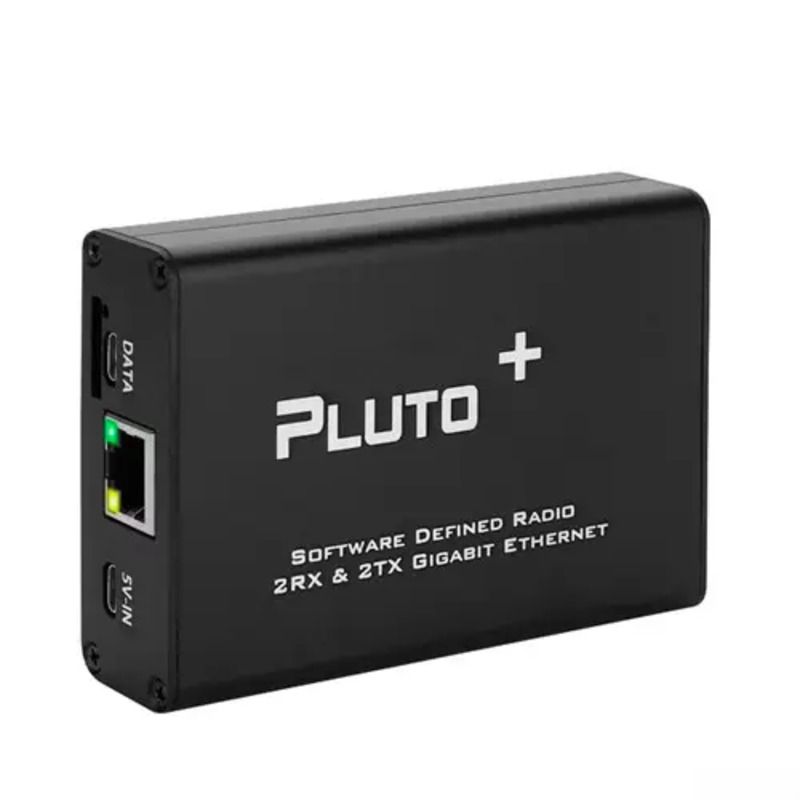

SDR-радіостанція 70 МГц до 6 ГГц для гігабітних Ethernet карт MicroSD 20 MSPS, 56 МГц, 12-bit PLUTO+

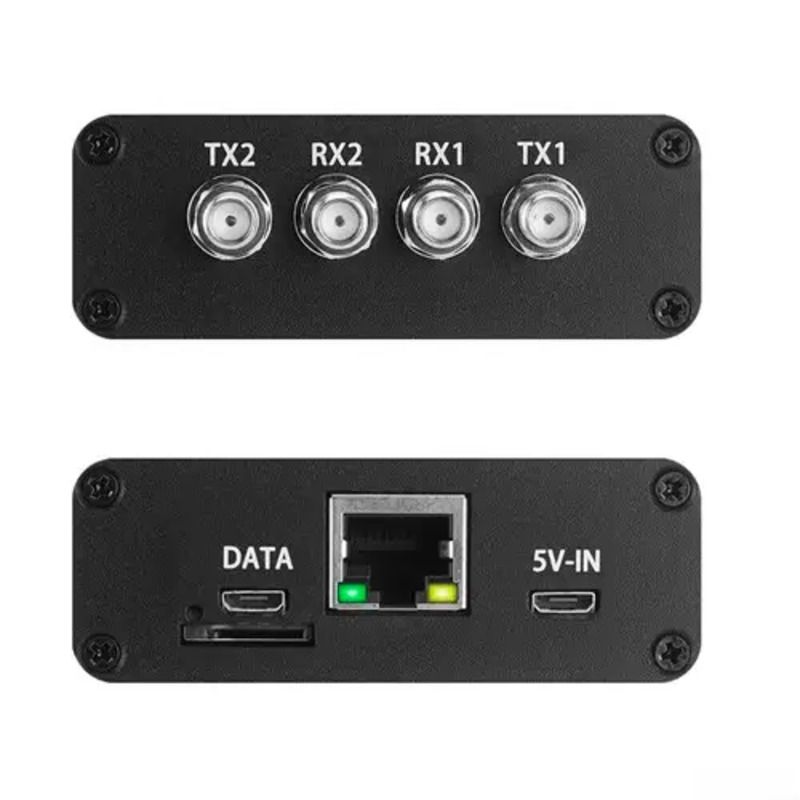

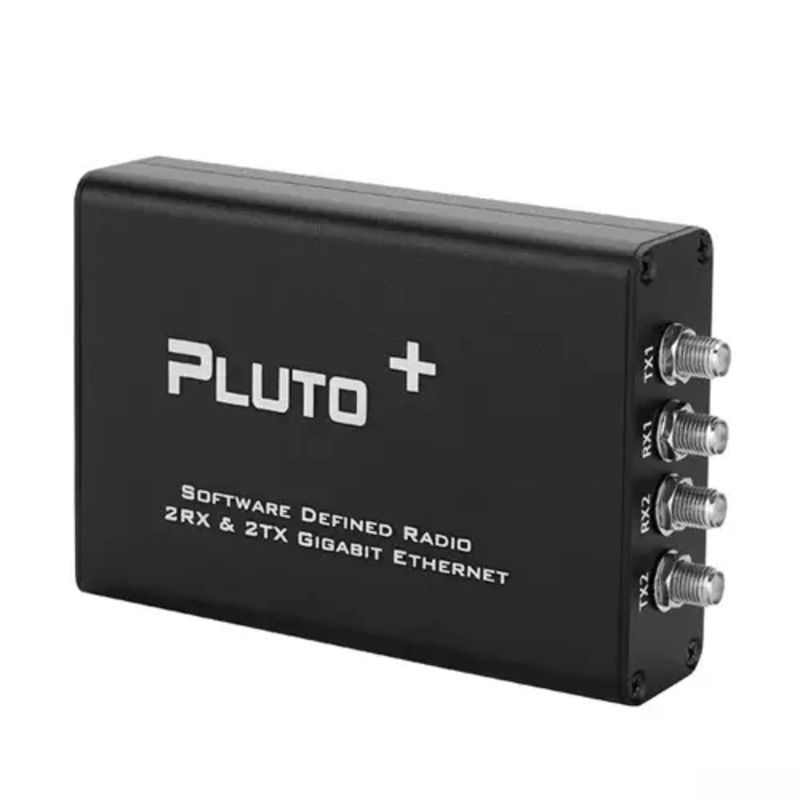

PLUTO+ (Pluto Plus) — це оновлена версія оригінального PLUTO SDR, яка містить порт Gigabit Ethernet, по 2 канали TX і RX, відкриті через SMA, слот MicroSD, VCTCXO 0.5ppm і вхід зовнішньої синхронізації через порт U.FL на друкованій платі.

АЦП/ЦАП: AD9363 (можна переробити на AD9361 або AD9364)

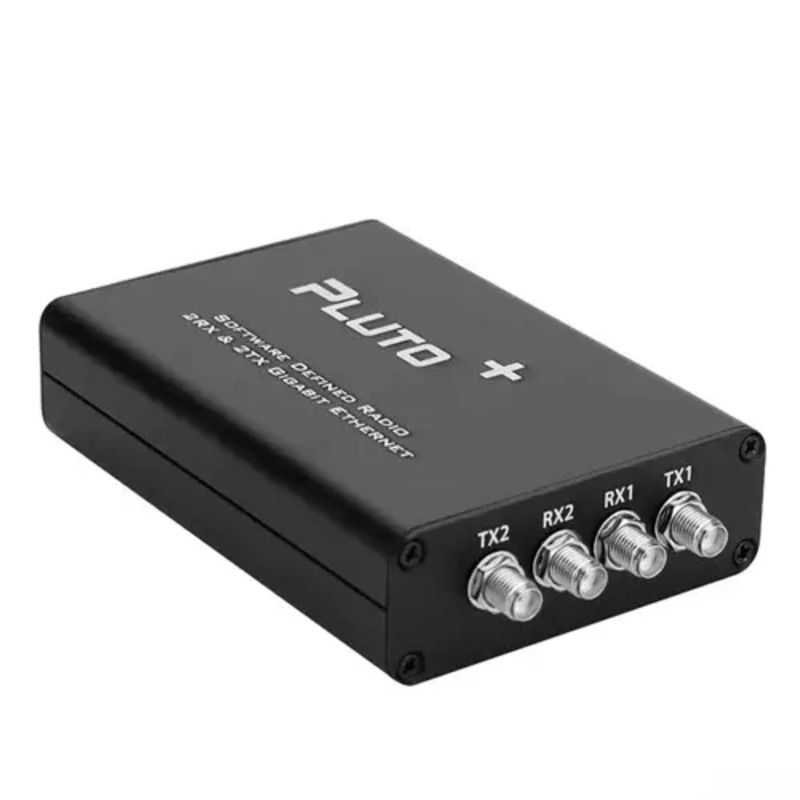

Канали: 2 TX, 2 RX, підтримка MIMO
RF-діапазон: 70 МГц – 6 ГГц
Вихідна частота: VCTCXO 40 МГц 0.5 стор./хв
SOC: для Zynq7010 FPGA: 28 Кб
ОЗП: 512 Mб
FLASH: 32 Mб
USB: 2.0, підтримка OTG
Ethernet: 1000 Mб
MicroSD можна використовувати для завантаження
Вхід постійного струму: 5 В ±0.5 В, 2 А, MicroUSB
Зверніть увагу! Усі рівні введення-виведення мають напругу 1.8 В.
Під час використання офіційної прошивки для ADI-Pluto SDR під'єднайтеся до URST-MI052.
Під час використання прошивки Pluto+ і потреби підтримки Ethernet, під'єднайте URST-MIO46.
Під час використання SD-карти для завантаження під'єднайте SD-H до 1В.8.
Під час використання JTAG для налагодження під'єднайте JTAG# до GND.
Під'єднайте EXCLK до GND під час використання зовнішнього опорного тактового сигналу.

Порт ключа PTT:

PTT керує оптопарами через GPIO0 (MI00), що вимагає зовнішнього реле або схеми керування.
КЛЮЧ DFU:

У будь-який момент ви можете натиснути кнопку DFU і знову увімкнути живлення PLUTO+, щоб увійти в режим DFU, але для цього необхідно під'єднати перемичку URST до MI052.
Вхід CLK IPEX:

Ви можете під'єднати кабель для введення зовнішнього високоточного опорного генератора для AD9363 через інтерфейс IPEX.
Основний рівень не має перевищувати 3.3 В, а перемичка EXCLK має бути під'єднана до GND, щоб вимкнути вбудований годинник.
Калібрування частоти вбудованого VCTCXO:

Частоту тактового сигналу 40M можна точно налаштувати, регулюючи регульований резистор поруч з VCTCXO, за умови, що ви маєте джерело опорного сигналу.
Micro-SD:

Підтримка завантаження через SD-карту, необхідно приєднати перемичку SD-H до 1V8.
Матеріал: алюміній
Розмір: 10.3 х 7.1 х 2.6 см
Вага: 210 г

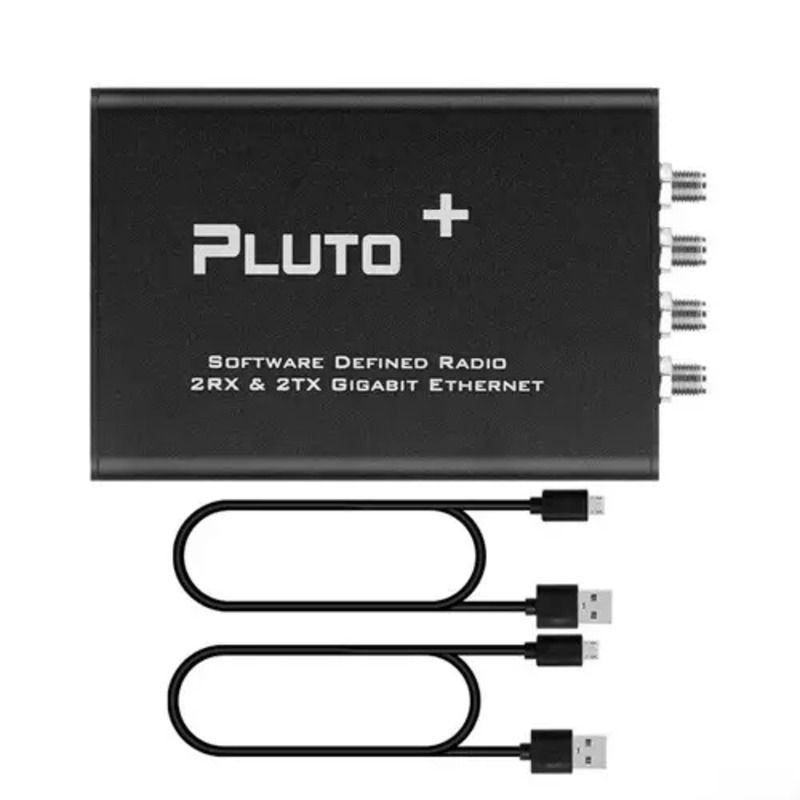

Комплектація: PLUTO+, 2 кабелі MicroUSB
