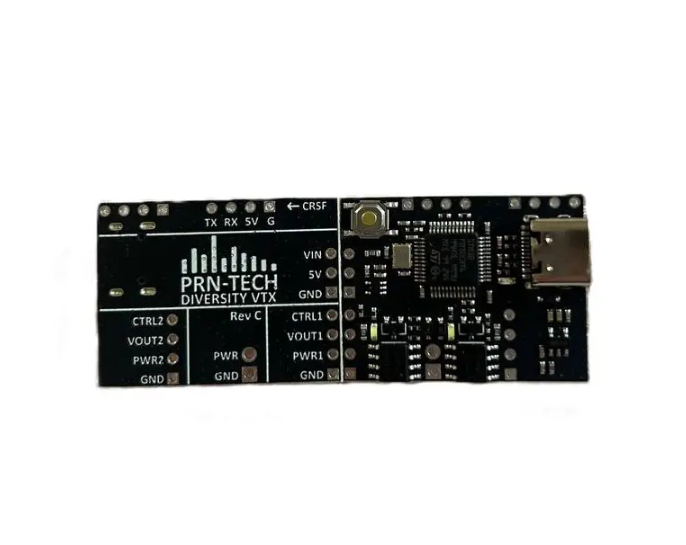

Адаптер Diversity VTX для FPV

Diversity VTX Adapter — это интеллектуальный модуль для FPV-дронов, который позволяет установить два видеопередатчика (VTX), управлять их питанием, каналами и мощностью через протоколы SmartAudio или Tramp.
Адаптер принимает аналоговый CVBS-сигнал от одной камеры, дублирует его и подает одновременно на оба VTX, обеспечивая стабильную передачу видео на разных частотах или направлениях.

Технические характеристики:

• Питание адаптера: 4.5–5.5 В
• Потребление тока: ~40 мА (при 5 В)
• Макс. напряжение силовых ключей: 25 В
• Макс. ток силовых ключей: 5 А
• Рабочая температура: –20°C…+85°C (предельно –40°C…+85°C)
• Размеры: 31.98 × 24.45 × 5 мм
• Вес: 3 г



Возможности и преимущества:

• Два независимых VTX: подключение двух видеопередатчиков с дублированным сигналом от одной камеры.
• Полный контроль через CRSF: переключение каналов, мощности и питания напрямую с пульта FPV без участия полетного контроллера.
• SmartAudio / Tramp совместимость: управление каналами и частотами обоих VTX отдельно или синхронно.

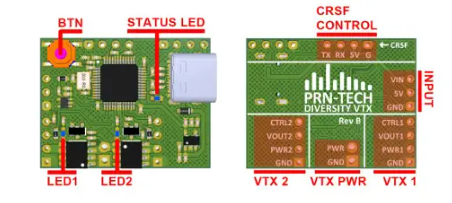

• Управление питанием: две силовые линии на каждый передатчик (VTX1, VTX2) с возможностью переключения 3-позиционным тумблером.
• Защита и стабильность: низкое энергопотребление, высокий запас по току, работа в широком температурном диапазоне.
• Гибкая конфигурация: возможность использования одного VTX без потери функциональности — камера подключается напрямую.

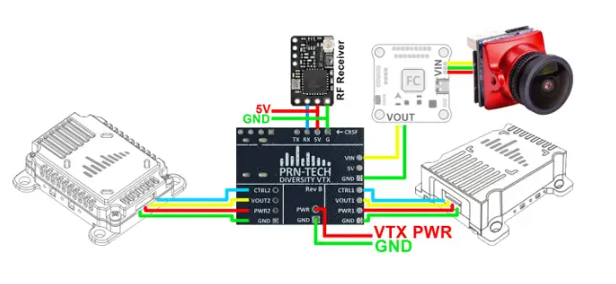

Рекомендации по подключению:

• Контакты 5V используются только для питания адаптера.
• Напряжение на VTX PWR должно быть совместимо с обоими передатчиками.
• При использовании одного передатчика — видеосигнал подключайте напрямую от камеры или полетного контроллера.
