Адаптер Diversity VTX для FPV

Diversity VTX Adapter — це інтелектуальний модуль для FPV-дронів, який дозволяє встановити два відеопередавачі (VTX), керувати їх живленням, каналами та потужністю через протоколи SmartAudio або Tramp.
Адаптер приймає аналоговий CVBS-сигнал від однієї камери, дублює його та подає одночасно на обидва VTX, забезпечуючи стабільну передачу відео на різних частотах або напрямках.

Технічні характеристики:

• Живлення адаптера: 4.5–5.5 В
• Споживання струму: ~40 мА (при 5 В)
• Макс. напруга силових ключів: 25 В
• Макс. струм силових ключів: 5 А
• Робоча температура: –20°C…+85°C (гранично –40°C…+85°C)
• Розміри: 31.98 × 24.45 × 5 мм
• Вага: 3 г



Можливості та переваги:

• Два незалежні VTX: підключення двох відеопередавачів із дубльованим сигналом від однієї камери.
• Повний контроль через CRSF: перемикання каналів, потужності та живлення напряму з пульта FPV без участі польотного контролера.
• SmartAudio / Tramp сумісність: керування каналами та частотами обох VTX окремо або синхронно.
• Керування живленням: дві силові лінії на кожен передавач (VTX1, VTX2) з можливістю перемикання 3-позиційним тумблером.
• Захист і стабільність: низьке енергоспоживання, високий запас по струму, робота в широкому температурному діапазоні.
• Гнучка конфігурація: можливість використання одного VTX без втрати функціональності — камера підключається напряму.

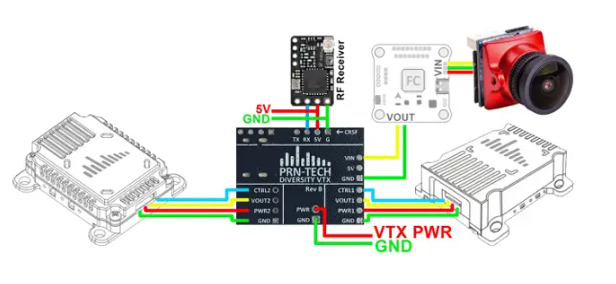

Рекомендації з підключення:

• Контакти 5V використовуються лише для живлення адаптера.
• Напруга на VTX PWR має бути сумісною з обома передавачами.
• При використанні одного передавача — відеосигнал підключайте напряму від камери або польотного контролера.
