SDR радиостанция PLUTO+ с программным обеспечением 70МГц-6ГГц для гигабитных Ethernet карт Micro SD

PLUTO+ — это программно-определяемая радиоплатформа, которая поддерживает 2TX и 2RX, поддерживает Gigabit Ethernet и карту Micro SD. Она является разработкой известного ADI ADALM-PLUTO и улучшает его недостатки.

Особенности:
- АЦП / ЦАП: AD9363 (можно переделать до AD9361 или AD9364)

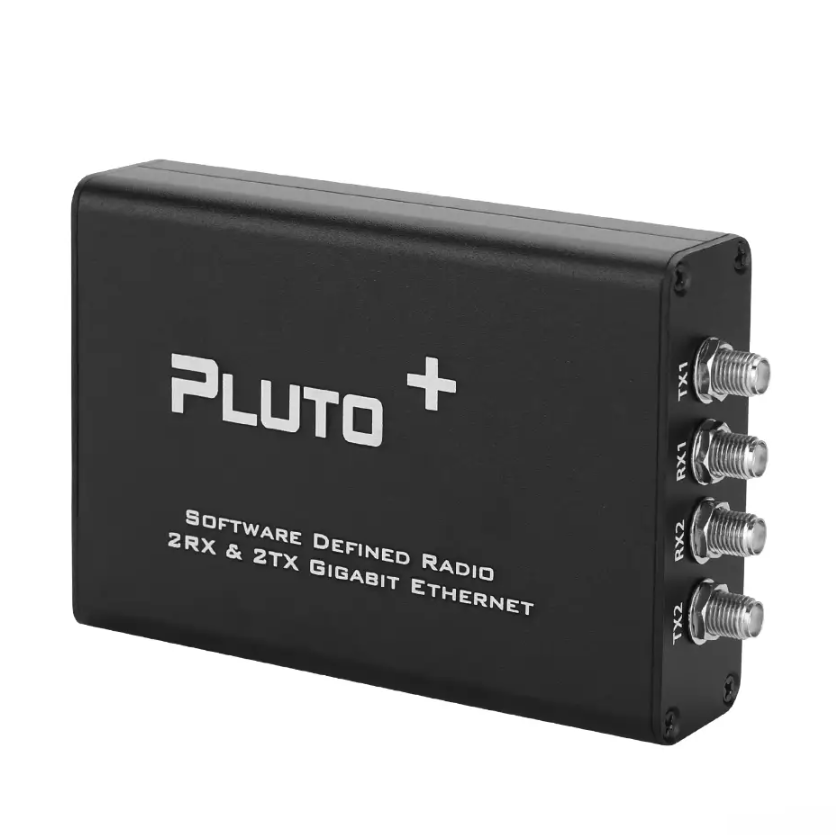

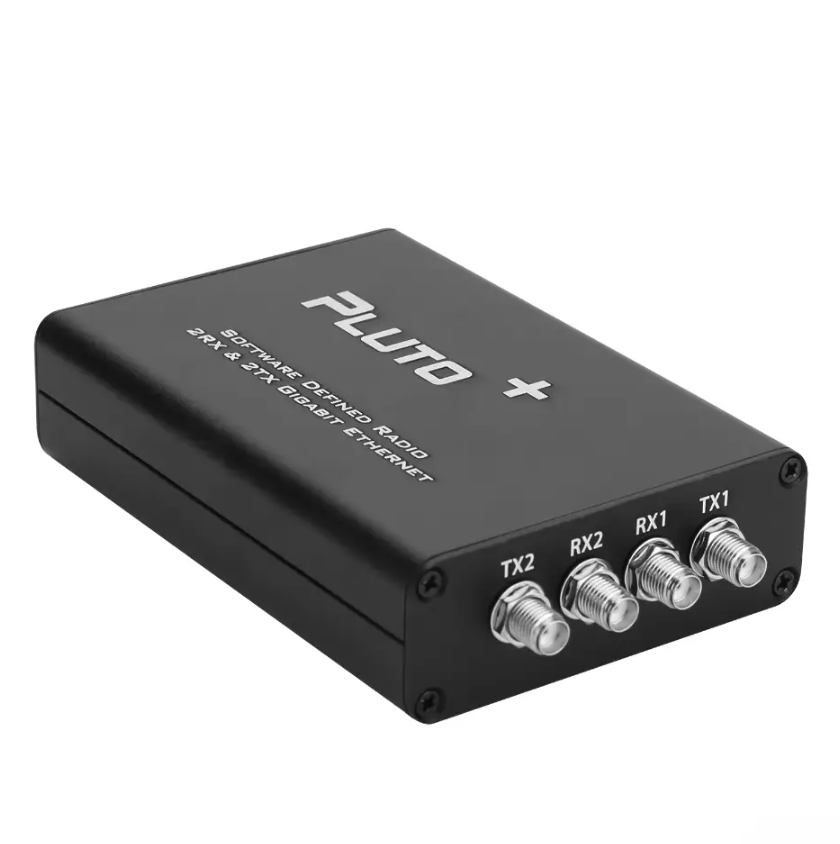

- 2 канала передачи, 2 канала приема

- Радиочастотный диапазон: 70MHZ ~ 6GHZ

- Опорные часы: VCTCXO 40MHz 0.5ppm

- SOC: для Zynq7010 FPGA: 28k

- ОПЕРАТИВНАЯ ПАМЯТЬ: 512M

- FLASH: 32M

- USB: 2.0, поддержка OTG

- Ethernet: 1000Mb

- Micro SD можно использовать для загрузки

- DC IN: 5В±0.5В-2А microUSB

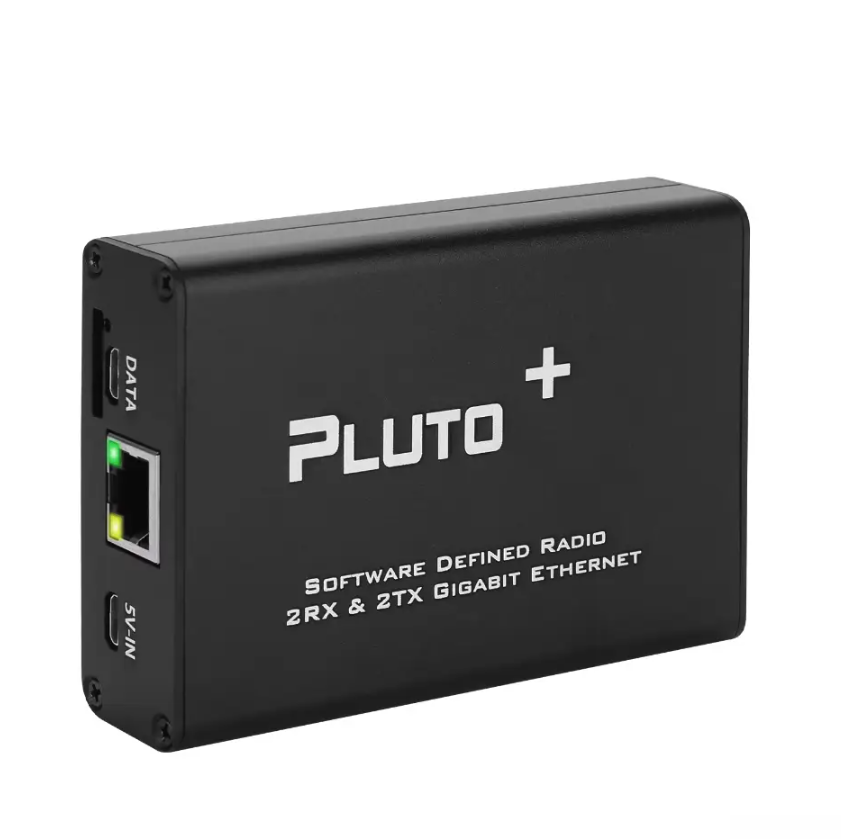

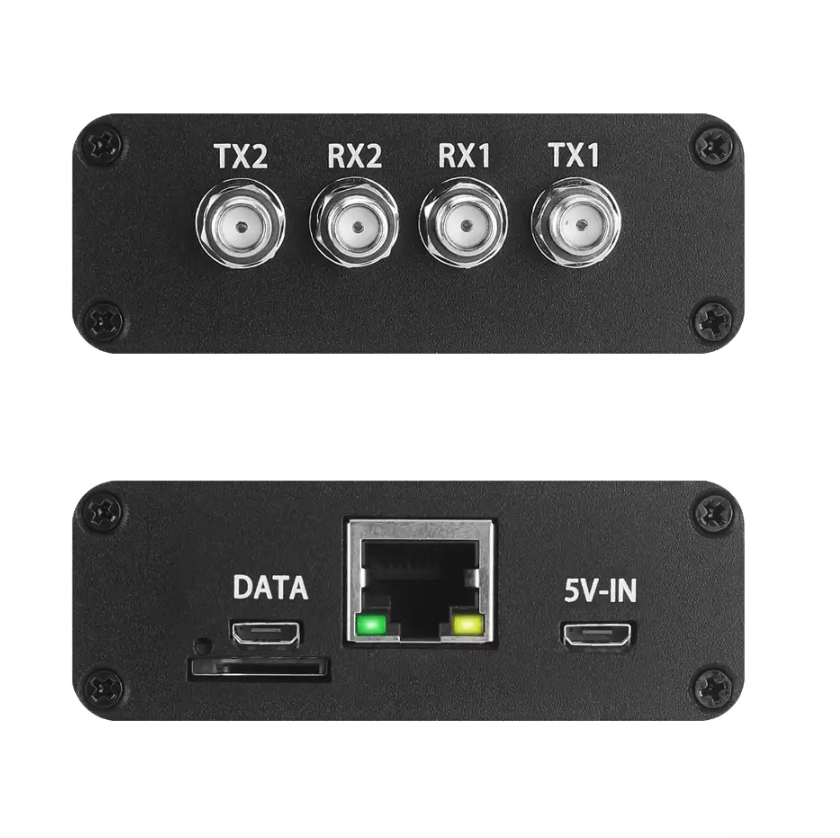

Интерфейсы:
Обратите внимание, что все уровни ввода-вывода - 1.8В.

При использовании официальной прошивки для ADI-PlutoSDR, пожалуйста, подключайтесь к URST-MI052.

При использовании прошивки Pluto+ и необходимости поддержки Ethernet, пожалуйста, подключите URST-MIO46.

При использовании SD-карты для загрузки, пожалуйста, подключите SD-H к 1V8

При использовании JTAG для отладки, пожалуйста, подключите JTAG# к GND

Пожалуйста, подключите EXCLK к GND при использовании внешнего входа опорного тактового генератора

Порт клавиши PTT:

- PTT управляет оптронами через GPIO0 (MI00), что требует внешнего реле или схемы управления.

DFU KEY:

В любой момент вы можете нажать кнопку DFU и снова включить PLUTO+, чтобы войти в режим DFU, но для этого нужно подключить перемычку URST к MI052.

См. вход CLK IPEX:

- Вы можете подключить кабель для подачи внешнего высокоточного опорного сигнала для AD9363 через интерфейс IPEX.

- Основной уровень не должен превышать 3,3 В, а перемычка EXCLK должна быть подключена к GND, чтобы выключить встроенный тактовый генератор.

Откалибруйте частоту встроенного VCTCXO:

-Частоту тактового генератора 40M можно точно откалибровать с помощью подстроечного резистора рядом с VCTCXO, при условии, что у вас есть источник опорного сигнала.

Micro-SD:

Поддерживает загрузку с SD-карты, нужно подключить перемычку SD-H к 1V8.

Комплектация:

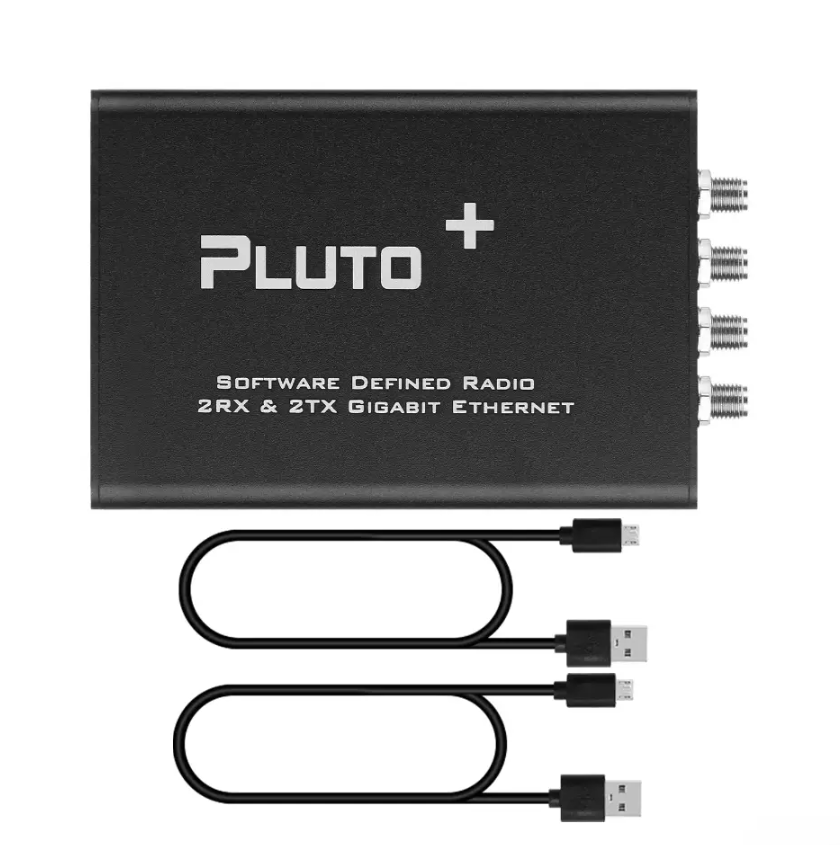

- 1 х SDR радиостанция PLUTO+

- 2 х кабель MicroUSB

Примечание:
- Устройство собрано и готово к использованию.

- SD-карта не входит в комплект.
