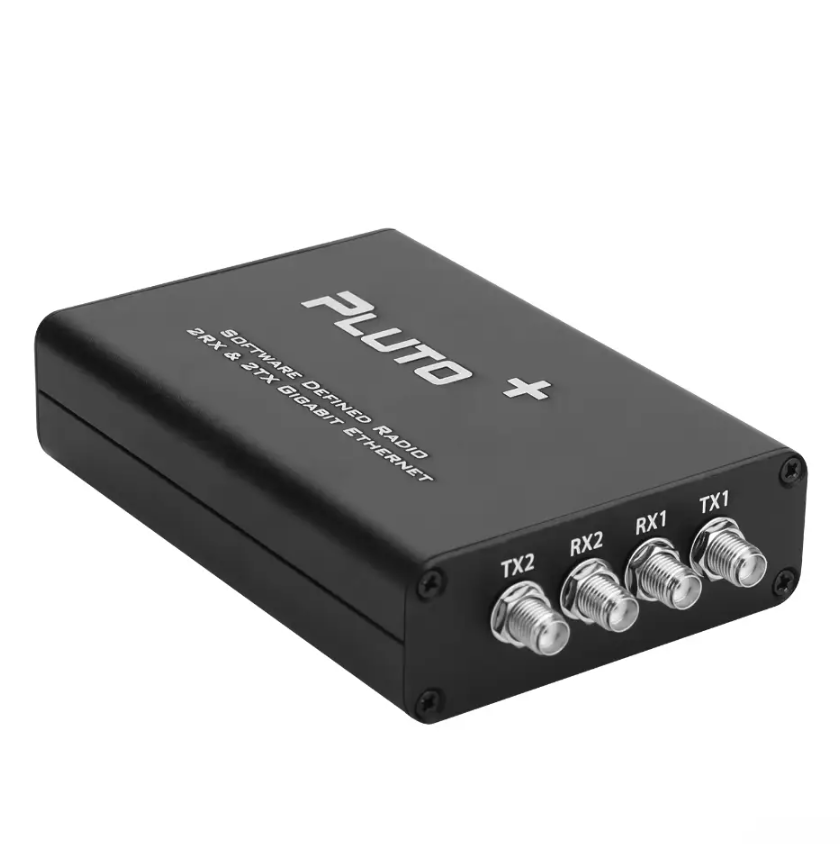

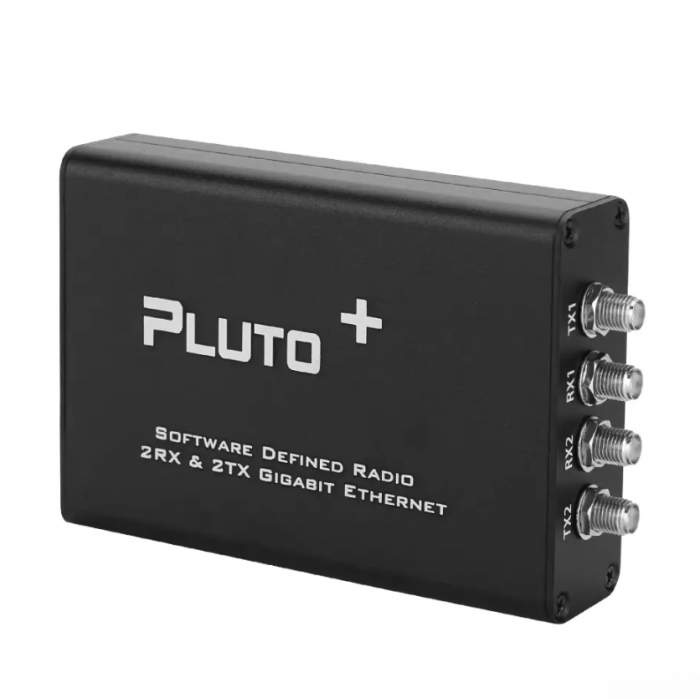

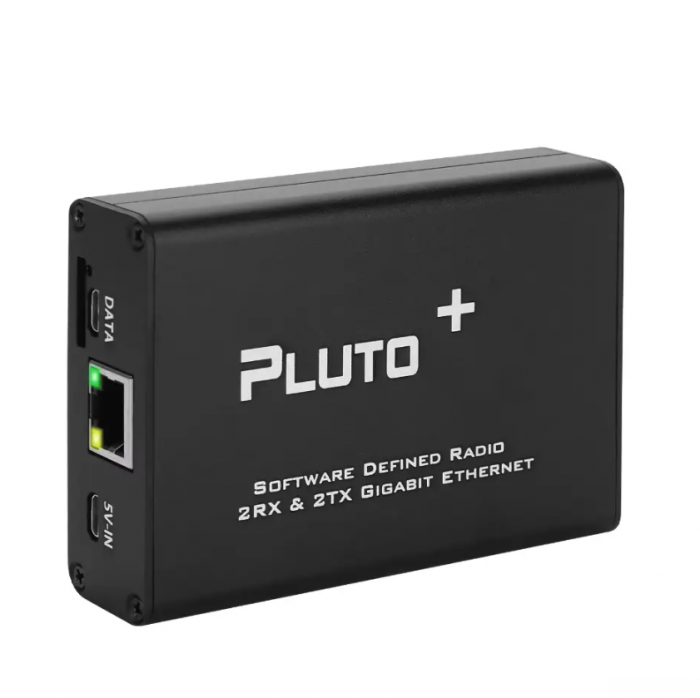

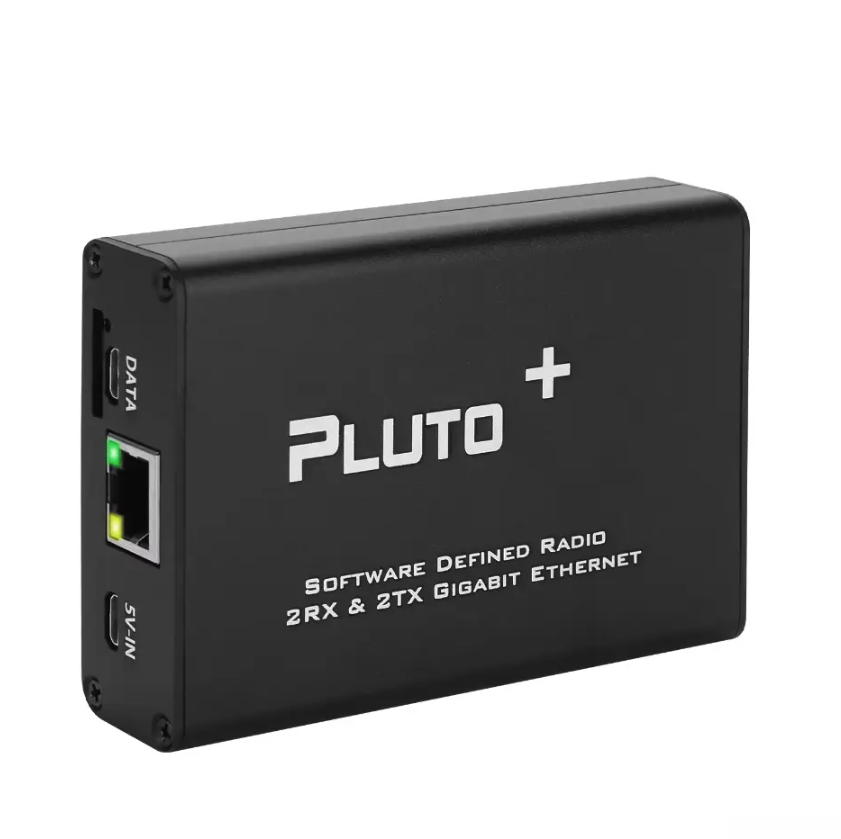

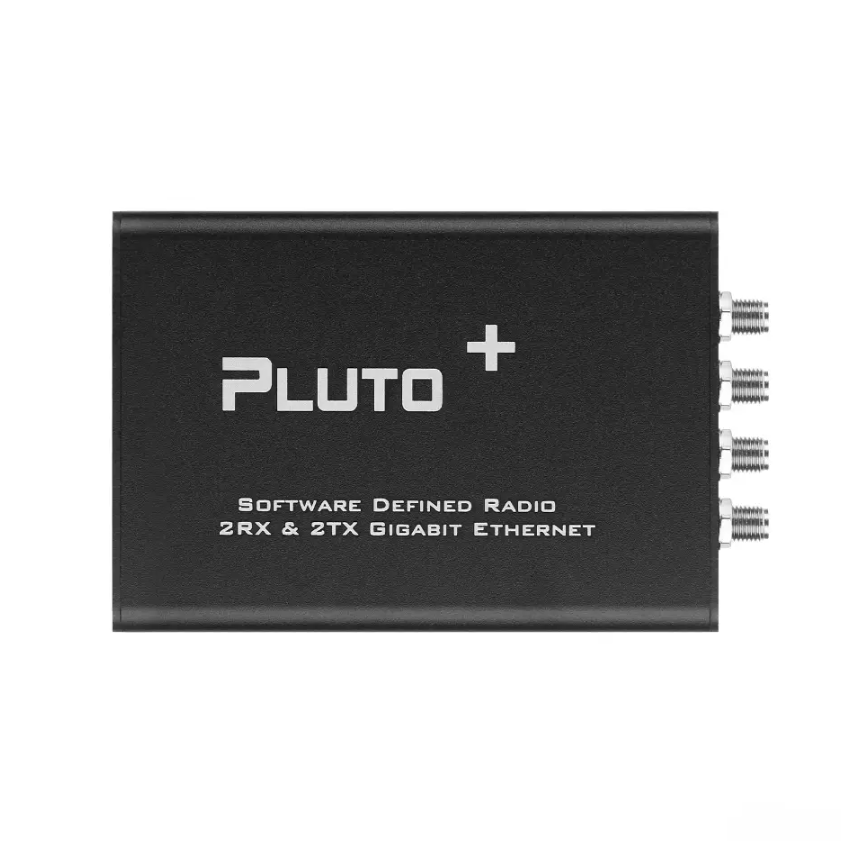

SDR радіостанція PLUTO+ з програмним забезпеченням 70МГц-6ГГц для гігабітних Ethernet карт Micro SD

PLUTO+ - це програмно-визначена радіоплатформа, яка підтримує 2TX і 2RX, підтримує Gigabit Ethernet і карту Micro SD. Вона є розробкою відомого ADI ADALM-PLUTO і покращує його недоліки.

Особливості:
- АЦП / ЦАП: AD9363 (можна переробити до AD9361 або AD9364)

- 2 канали передачі, 2 канали прийому

- Радіочастотний діапазон: 70MHZ ~ 6GHZ

- Опорний годинник: VCTCXO 40MHz 0.5ppm

- SOC: для Zynq7010 FPGA: 28k

- ОПЕРАТИВНА ПАМ'ЯТЬ: 512M

- FLASH: 32M

- USB: 2.0, підтримка OTG

- Ethernet: 1000Mb

- Micro SD можна використовувати для завантаження

- DC IN: 5В±0.5В-2А microUSB

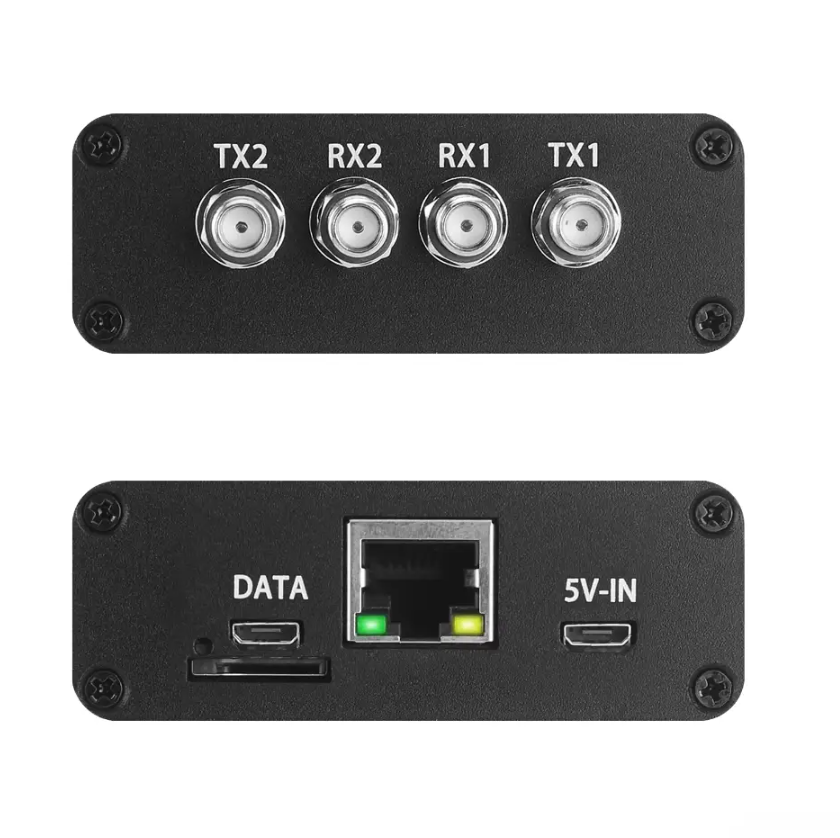

Інтерфейси:
Зверніть увагу, що всі рівні вводу-виводу - 1.8В.

При використанні офіційної прошивки для ADI-PlutoSDR, будь ласка, підключайтеся до URST-MI052.

При використанні прошивки Pluto+ і необхідності підтримки Ethernet, будь ласка, підключіть URST-MIO46.

При використанні SD-карти для завантаження, будь ласка, підключіть SD-H до 1V8

При використанні JTAG для налагодження, будь ласка, підключіть JTAG# до GND

Будь ласка, підключіть EXCLK до GND при використанні зовнішнього входу опорного тактового генератора

Порт клавіші PTT:

- PTT керує оптронами через GPIO0 (MI00), що вимагає зовнішнього реле або схеми керування.

DFU KEY:

У будь-який момент ви можете натиснути кнопку DFU і знову увімкнути PLUTO+, щоб увійти в режим DFU, але для цього потрібно підключити перемичку URST до MI052.

Див. вхід CLK IPEX:

- Ви можете підключити кабель для подачі зовнішнього високоточного опорного сигналу для AD9363 через інтерфейс IPEX.

- Основний рівень не повинен перевищувати 3,3 В, а перемичка EXCLK повинна бути підключена до GND, щоб вимкнути вбудований тактовий генератор.

Відкалібруйте частоту вбудованого VCTCXO:

-Частоту тактового генератора 40M можна точно відкалібрувати за допомогою підлаштування резистора поруч з VCTCXO, за умови, що у вас є джерело опорного сигналу.

Micro-SD:

Підтримує завантаження з SD-карти, потрібно підключити перемичку SD-H до 1V8.

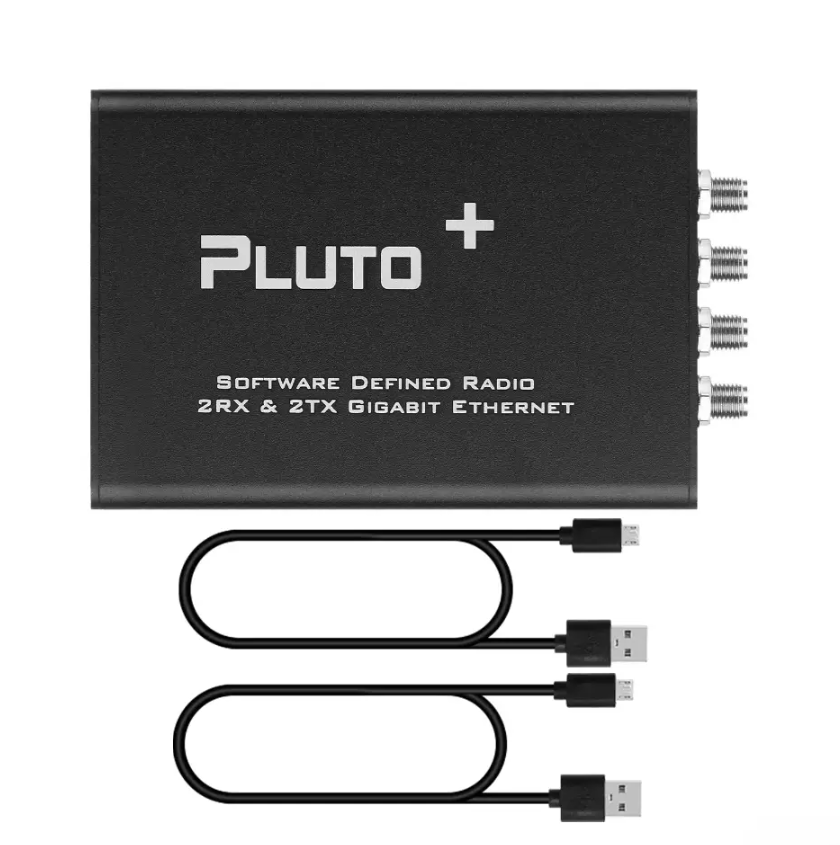

Комплектація:

- 1 х SDR радіостанція PLUTO+

- 2 х кабель MicroUSB

Примітка:
- Пристрій зібраний і готовий до використання.

- SD-карта не входить до комплекту.
