Мотор для подвесов iFlight iPower GM3506 с энкодером AS5048A

Что такое технология энкодеров в системе управления бесщеточным стабилизатором?

Система стабилизации с 3 осями, которая сочетает в себе как активные компоненты с моторным приводом, так и пассивную инерционную стабилизацию. Пассивная стабилизация базируется на принципах инерции (склонности объекта противостоять изменению своего движения) и требует, чтобы камера была хорошо сбалансирована по осям панорамирования, наклона и крена. Активная стабилизация — это технология, использующая датчики для измерения движений камеры по осям панорамирования, наклона и поворота и противодействия этим движениям с помощью двигателей, прикрепленных к 3 осям.

Особенности:

• Простая настройка стабилизатора, больше не нужно проводить много калибровочных работ.
• Экономия энергии, время работы в 5 раз дольше, чем у стабилизатора без системы энкодера.
• Двойные IMU.
• Более быстрая реакция, мгновенное увеличение крутящего момента двигателя, больше нет проблем со сложными углами поворота.

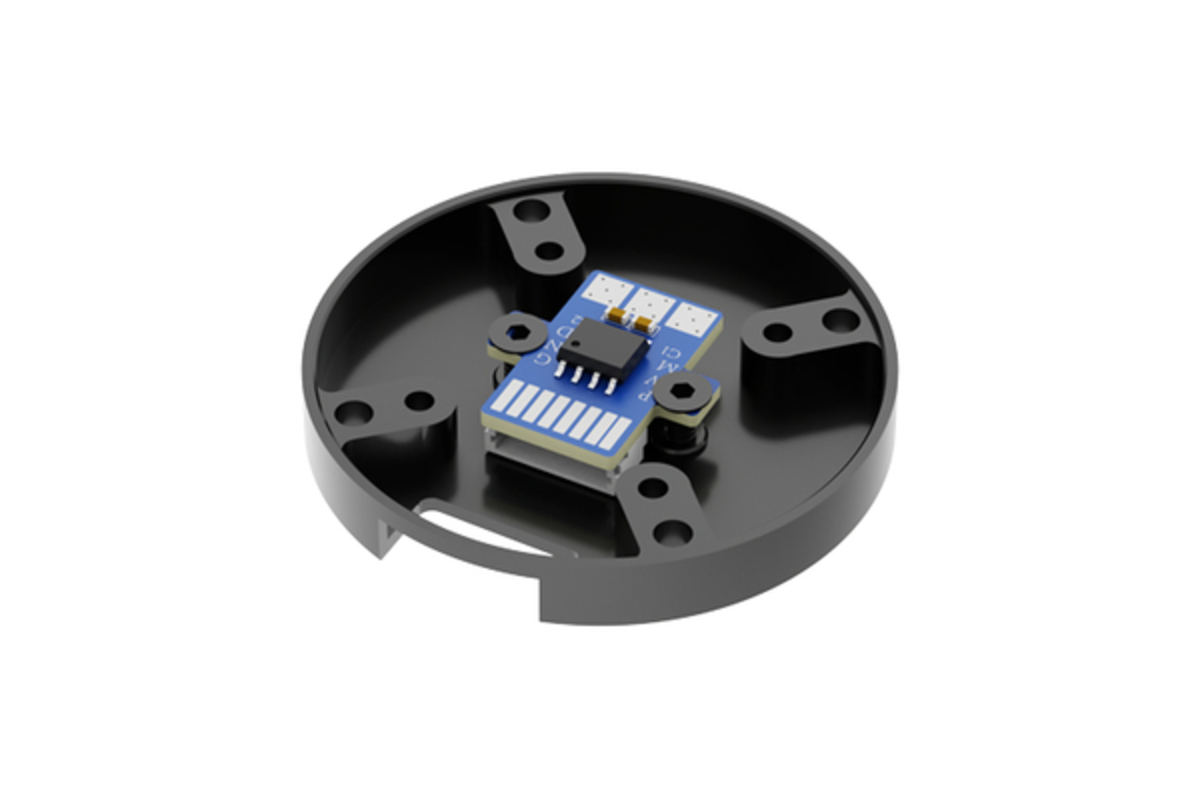

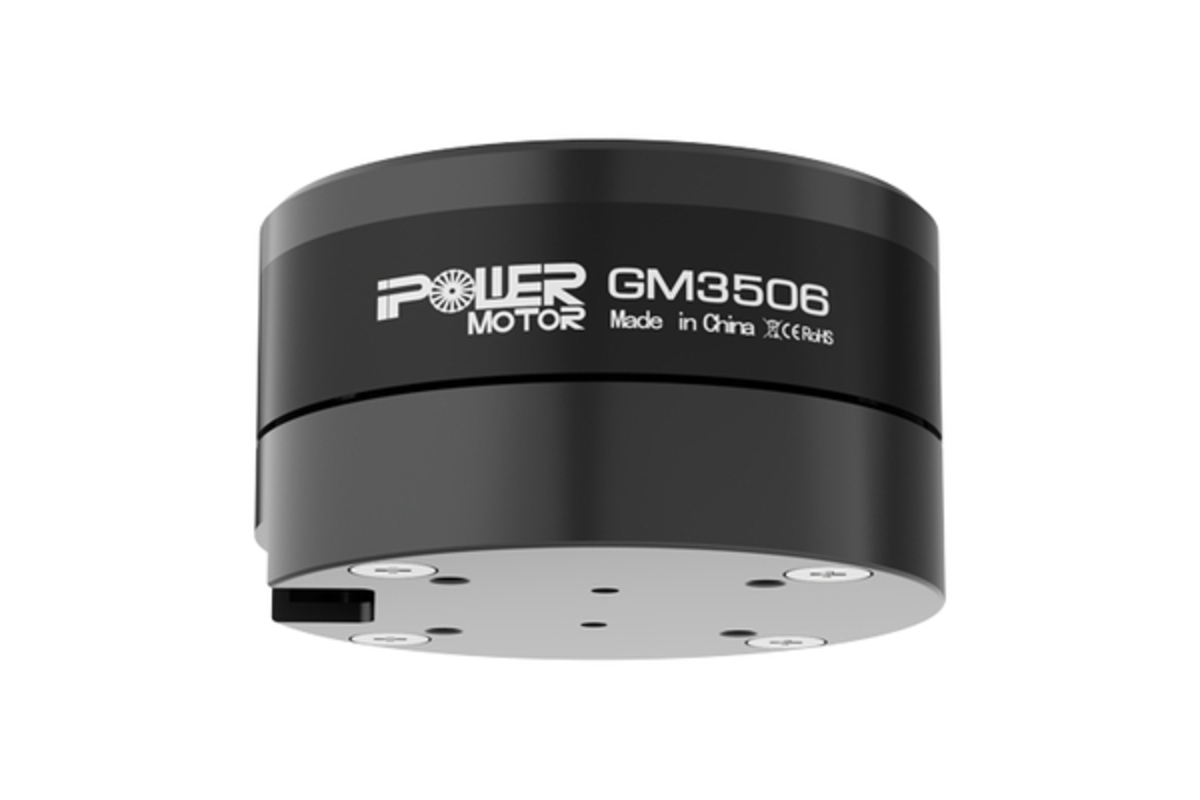

Двигатель для стабилизатора GM3506 с энкодером AS5048A

Двигатель серии GM35 от iPower Motors — это лучший бесщеточный двигатель для стабилизаторов, предназначенный для зеркальных фотокамер и камер аналогичного веса. Этот двигатель разработан для крупногабаритных мультироторных платформ, которые должны поднимать оборудование размером с зеркальную камеру — крутящий момент 1,5 кг/см. Принцип стабилизации камеры с помощью бесщеточных двигателей с прямым приводом. На самом деле стабилизатор на основе двигателей BLDC очень похож на обычный стабилизатор на основе сервоприводов для хобби. Энкодеры — это специальные датчики, которые добавляются к каждому бесщеточному двигателю стабилизатора, что позволяет системе точнее отслеживать положение двигателя для повышения стабильности, что, в свою очередь, также повышает эффективность работы аккумулятора.

Технические характеристики:

• Модель: GM3506
• Внешний диаметр двигателя: Ф40±0,05 мм
• Высота двигателя: 25,8±0,2 мм (вместе с корпусом энкодера)
• Полый вал (внешний диаметр): Ф12-0,008/-0,012 мм
• Внутренний диаметр полого вала: Ф8,6+0,05/0 мм
• Длина провода: 610±3 мм
• Сечение кабеля: #24
• Вес двигателя: 72±0,2 г
• Разъем провода: 2,5-мм разъем Dupont
• Ток без нагрузки: 16 В
• Напряжение без нагрузки: 0,17±0,05 А
• Обороты без нагрузки: 2149~2375 об/мин
• Ток под нагрузкой: 12 В
• Напряжение под нагрузкой: 1 А
• Крутящий момент под нагрузкой (г): 600-1000
• Внутреннее сопротивление двигателя: 5,6 Ом±5% (сопротивление изменяется в зависимости от температуры)
• Испытание высоким напряжением: 500 В постоянного тока, 1 мА, 2 секунды
• Биение корпуса ротора: ≤0,1 мм
• Направление вращения (выдвижение оси): по часовой стрелке
• Испытание на высокие и низкие температуры:
• Высокая температура: выдерживать при 60 °C в течение 100 часов; двигатель может нормально работать через 24 часа при комнатной температуре
• Низкая температура: выдерживать при -20 ℃ в течение 100 часов, после чего двигатель может нормально работать через 24 часа при комнатной температуре
• Максимальная мощность: ≤25 Вт
• Рабочий ток: 2-3 С
• Рабочая температура: -20~60 ℃; 10~90% относительной влажности

В комплект входит:

1 x GM3506 с энкодером AS5048A
