Модуль живлення 2 x BEC PM20S-2 Matek

Огляд:

Модуль живлення Matek PM20S-2 — це дуже потужна, велика плата з подвійним регулюванням вихідної потужності. Вона має дуже широкий діапазон вхідної напруги 9–85В і два виходи з високою ємністю, які можна вибрати з варіантами 5.3В/6.1В/8.1В із струмом до 15А і піковим струмом 22А. На платі залишено місце для припаювання роз'єму акумулятора, або ви можете просто припаяти дроти акумулятора безпосередньо до контактних площадок.

Технічні характеристики:

• PM20S-2 виготовлений з компонентів 100В постійного струму.
• Підтримує робочу вхідну напругу від 9В до 85В постійного струму з захистом TVS 85В.
• 2 незалежні понижуючі стабілізатори напруги.

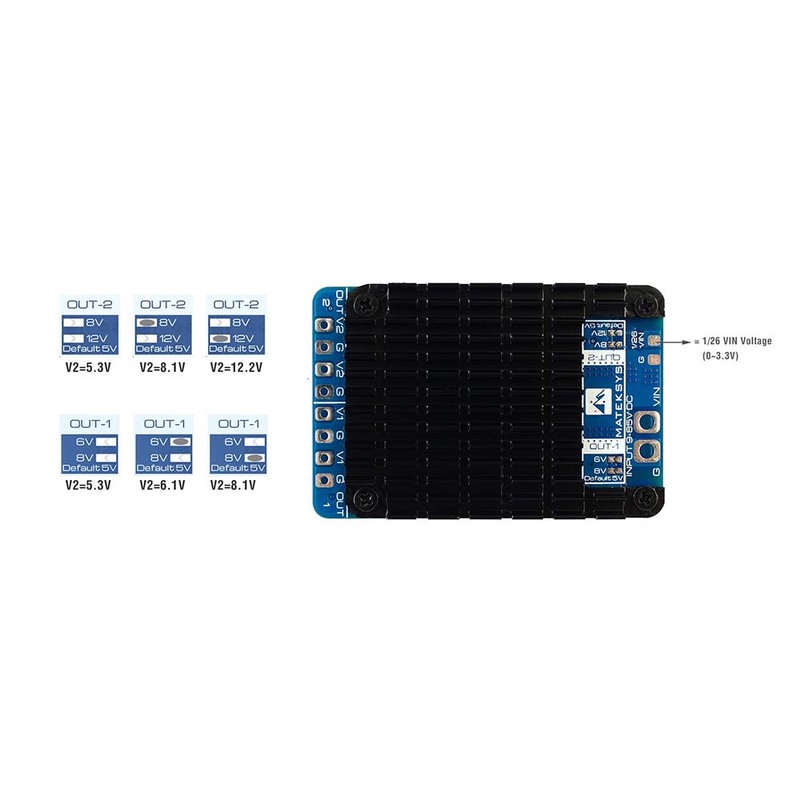

• Регулятор 1, варіанти виходу 5.3В / 6.1В / 8.1В. Підтримує типовий постійний вихідний струм до 15А, піковий струм до 22А.
• Регулятор 2,  варіанти виходу 5.3 В / 8.1 В / 12.2 В.  Підтримує типовий постійний вихідний струм до 15А, піковий струм до 22А.
• Вбудований дільник напруги 1K:25K для АЦП напруги на базі 3.3В

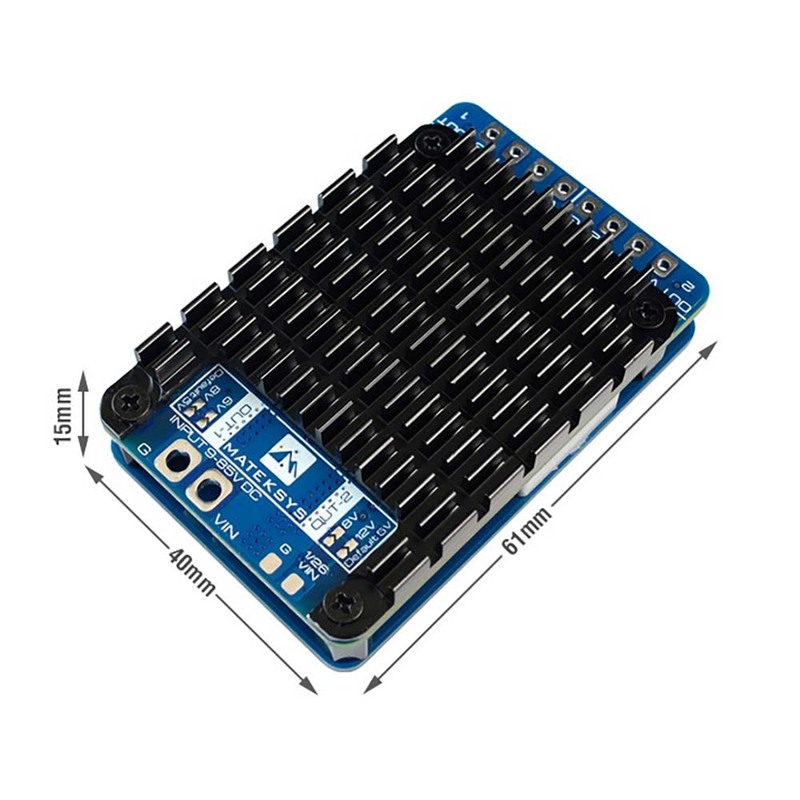

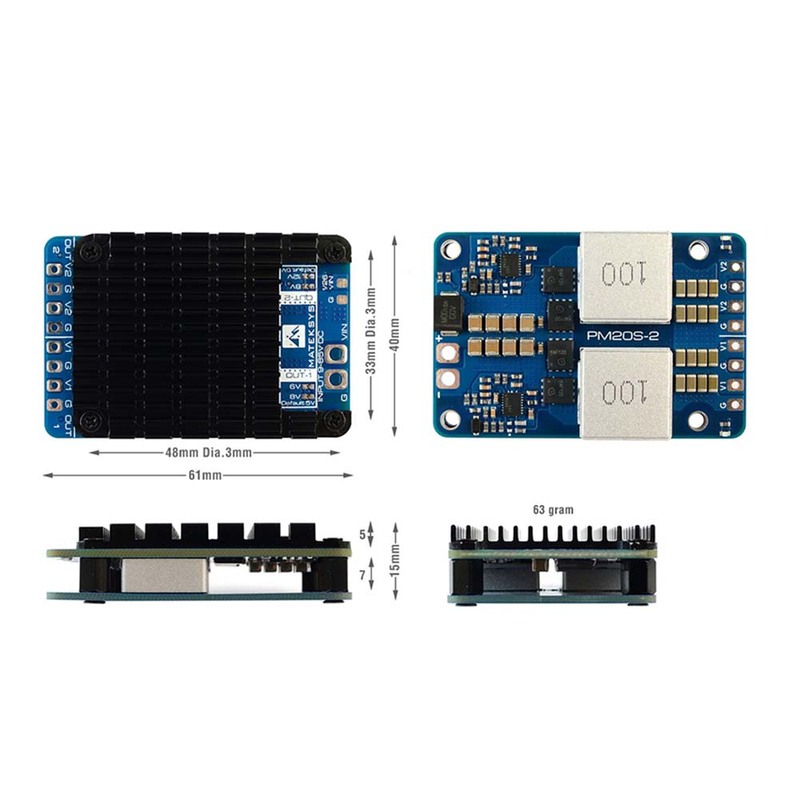

• Розмір і вага: 61 x 40 x 15 мм, 63 г

Регулятор 1

• Вихідна напруга 5.3 В / 6.1 В / 8.1 В.
• Допуск вихідної напруги 1.5%
• Синхронний імпульсний понижуючий (або buck) регулятор з типовою ефективністю від 90% до 96%
• Підтримує типовий постійний вихідний струм до 15А,  піковий струм до 22А.
• Пульсація вихідної напруги 25мВ (VIN = 42В, вихід 5.3 В при 5А), 35мВ (VIN = 58В, вихід 5.3В при 15А).
• Струм у режимі очікування: 10 - 30 мА.
• Захист від зворотної напруги входу: немає
• Термозахист 150 °C
• Вихід стійкий до короткого замикання (1 секунда)
• Захист від перевантаження та самовідновлення
• Порада: для безперервного вихідного струму 15А необхідна вхідна напруга >= 15В

Регулятор 2

• Вихідна напруга 5.3В / 8.1В / 12.2В.
• Допуск вихідної напруги 1.5%
• Синхронний імпульсний понижуючий (або buck) регулятор з типовою ефективністю від 90% до 96%
• Підтримує типовий безперервний вихідний струм до 15А, піковий струм до 22А.
• Пульсація вихідного струму 58мВ (VIN=58В, вихід 12В при 5А)
• Струм у режимі очікування: 10 - 30 мА
• Захист від зворотної напруги входу: немає
• Термозахист 150 °C
• Стійкість до короткого замикання на виході (1 секунда)
• Захист від перевантаження по струму та самовідновлення
• Порада: для безперервного вихідного струму 15А необхідна вхідна напруга >= 15В

В комплект входить:

1 x Модуль живлення Matek PM20S-2
