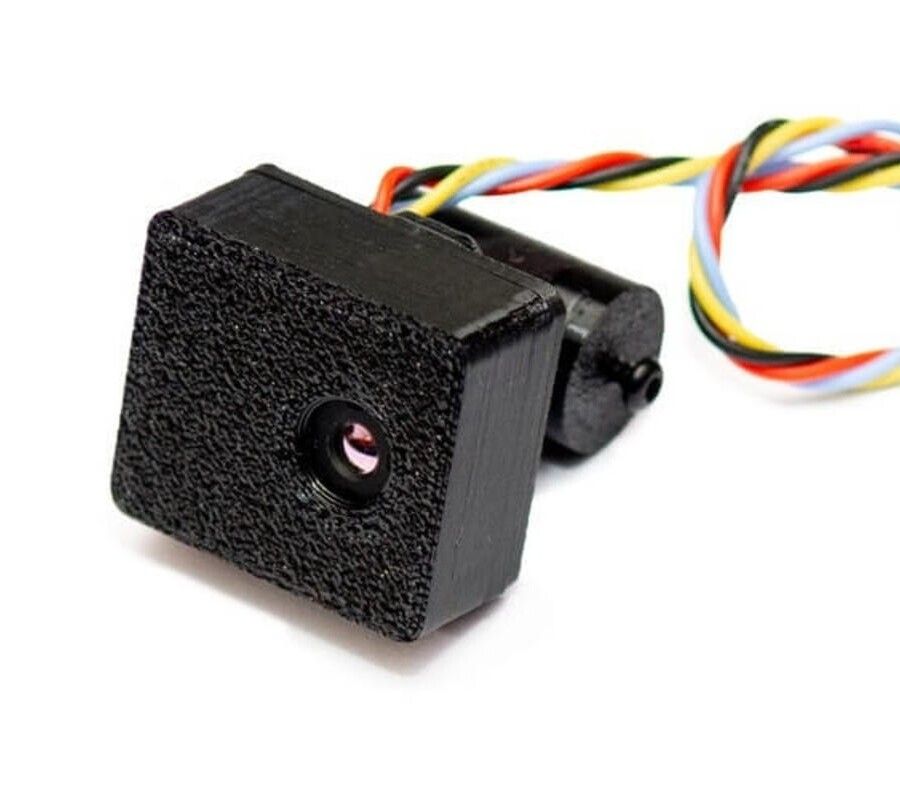

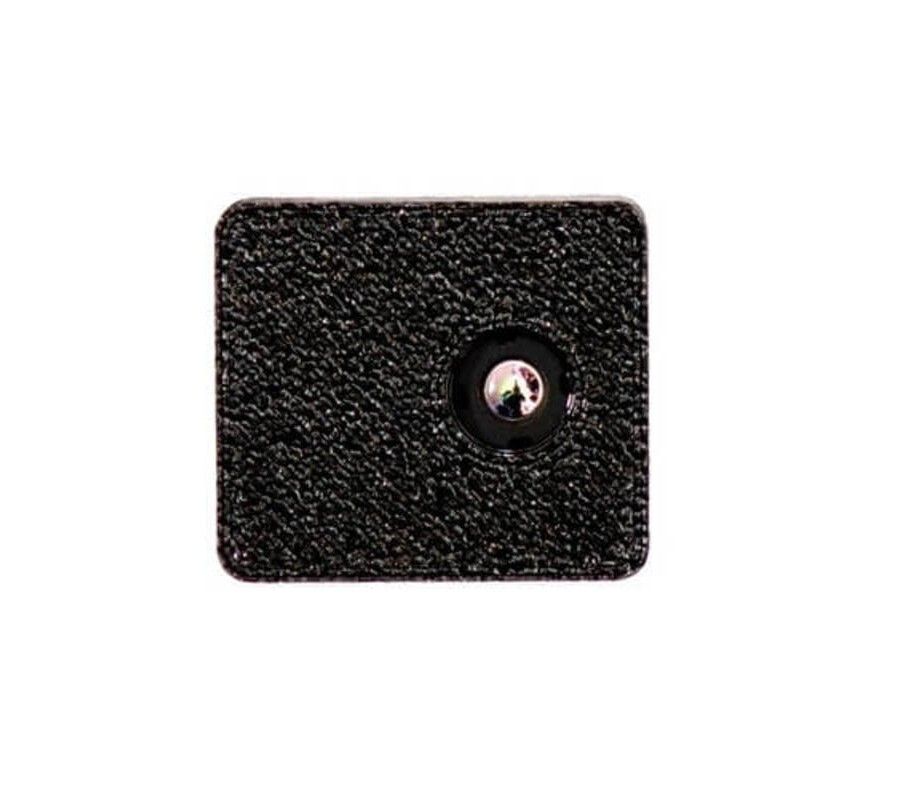

Тепловізор 256 (256 х 192, 25 герц) Seek UAV

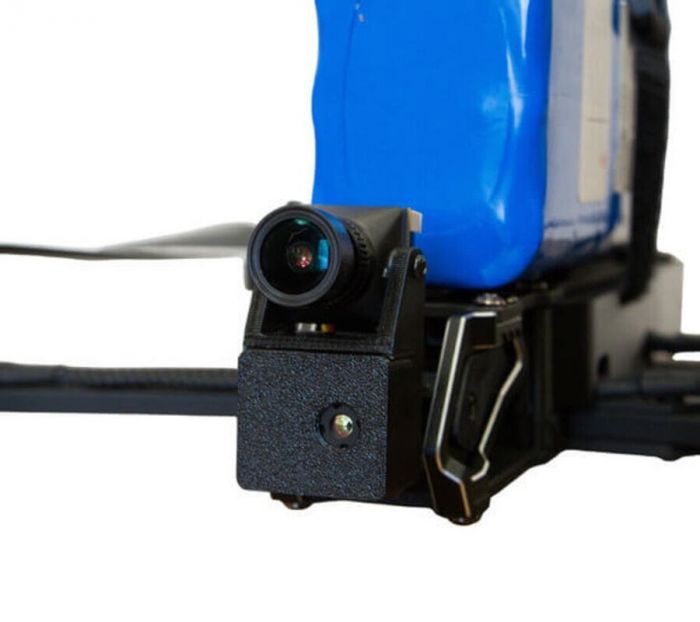

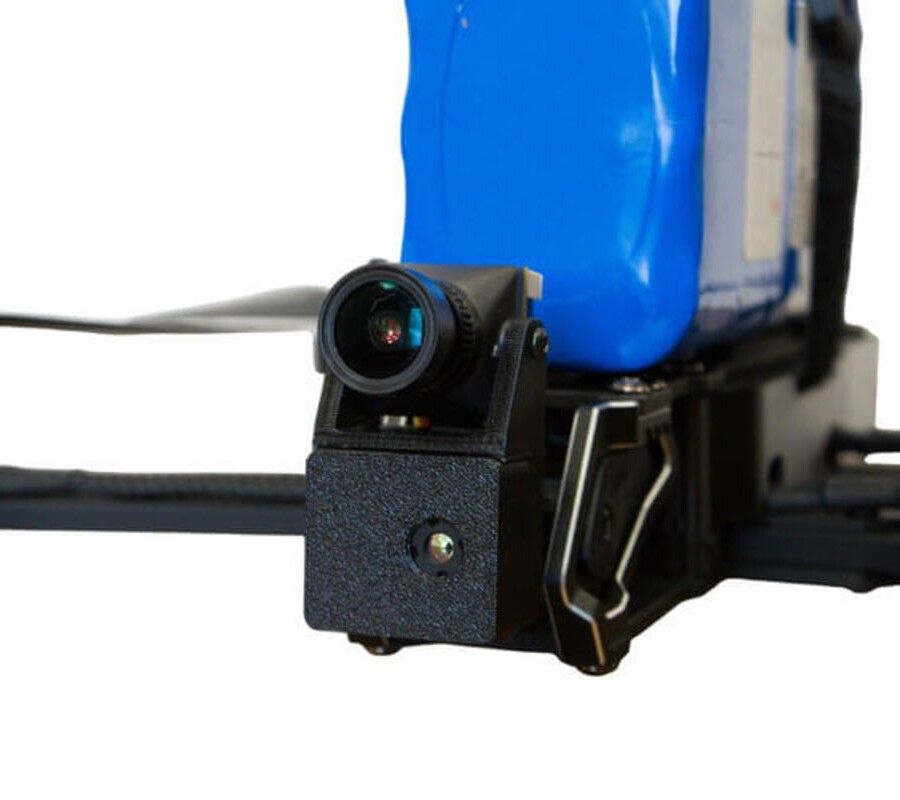

Тепловізор призначений для установки на борт ударних FPV-дронів, має малі габарити та вагу, а також максимально плавне зображення завдяки нашому алгоритму калібровки. Всі компоненти тепловізору крім матриці та лінзи розроблені та виготовляються в Україні з найкращих комплектуючих.

Технічні характеристики Seek UAV 256:

• Матриця 256 х 192, 25 герц;
• Лінза 3.2 мм з кутом огляду 56 x 42 градусів;
• Габарити складають 25 х 22 х 10 мм;
• Ширина кріплення для рами дрону - 19 мм;
• Вага тепловізора - 10 грам;

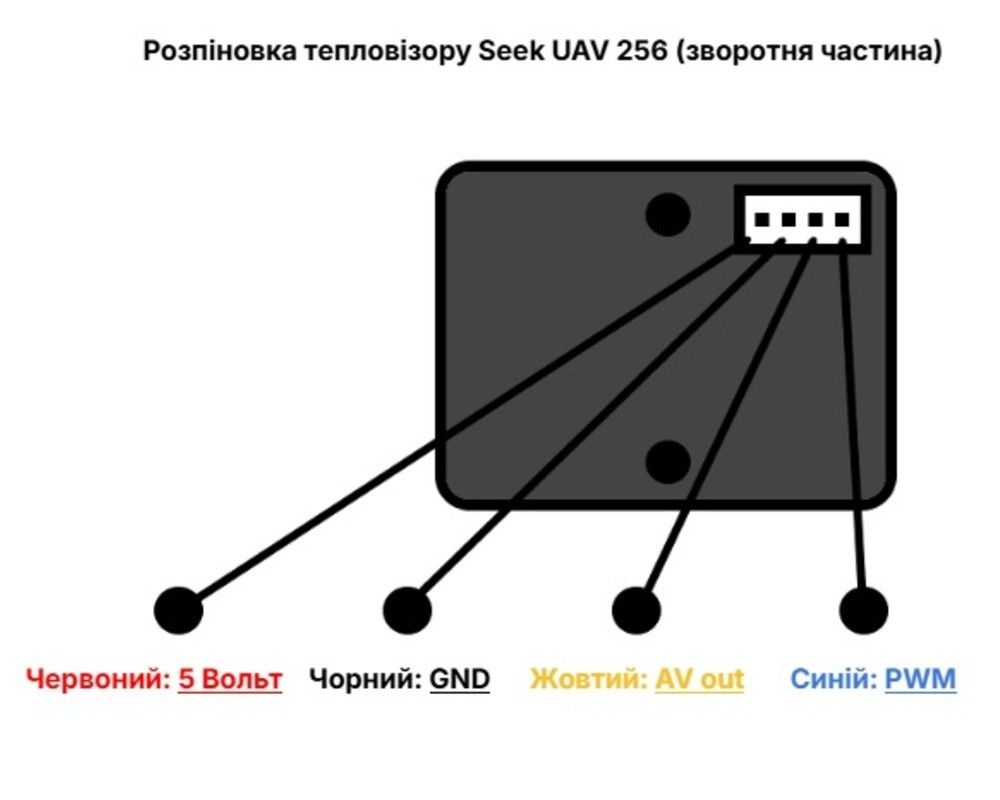

• Напруга живлення - 5 Вольт;
• Вихід відео - CVBS;
• Ефективна робоча висота БПЛА становить до 150 м;

Тепловізійні параметри лінзи та матриці Seek UAV 256:

• Тип тепловізійного сенсору: Неохолоджуваний VOx мікроболометр
• Ширина теплового спектру: 8 μm ~14 μm
• Роздільна здатність: 256×192
• Техпроцес матриці: 12 μm
• NETD: ＜50mK @25℃，F#1.0，25 Герц
• Затримка відеопотоку: до 50 ms
• Частота кадрів: 25 Герц
• Тип калібровки сенсору: Автоматична або ручна із закриванням шторки
• Діапазон виміру температури:
   від -15℃ до +150℃ у стандартному режимі;
   від +50℃ до +550℃ у режимі Low Gain
   Реалізоване автоматичне перемикання між режимами
• Робоча температура: від -20℃ до 80℃
• Температура зберігання: від -20℃ до 60℃

На тепловізійному зображенні мінімізовані фрізи або лаги під час калібровки. За нашим алгоритмом калібровка відбувається перші 30 секунд роботи тепловізора, а потім всього 1 раз на 90 секунд;

Тепловізор Seek UAV 256 має можливість ручного керування калібровкою за допомогою PWM-сигналу. У стандартному режимі роботи тепловізора, без підключеного PWM-сигналу, фрізи під час закриття шторки матриці відбуваються протягом перших 40 секунд після старту тепловізора, а потім всього 1 раз на 90 секунд. При підключенні PWM-сигналу, калібровка матриці тепловізору припиняється повністю і доступна лише при перемиканні тумблера, який налаштований на PWM вихід на дроні. Ручний режим керування калібровкою дозволяє повністю уникнути фрізу зобрження у найвідповідальніший момент роботи ударного дрону.

Гарантійні зобов'язання на тепловізор Seek UAV 256 тривають 3 календарні місяці з дня оплати рахунку. За цими зобов’язаннями Виробник гарантує повну заміну або ремонт тепловізору, що вийде з ладу з будь-якої причини, крім:
•   механічного пошкодження пристрою та відкриття корпусу пристрою;
•   занурення пристрою у воду чи потрапляння рідини у пристрій;
•   неправильного підключення пристрою до системи живлення БПЛА;
