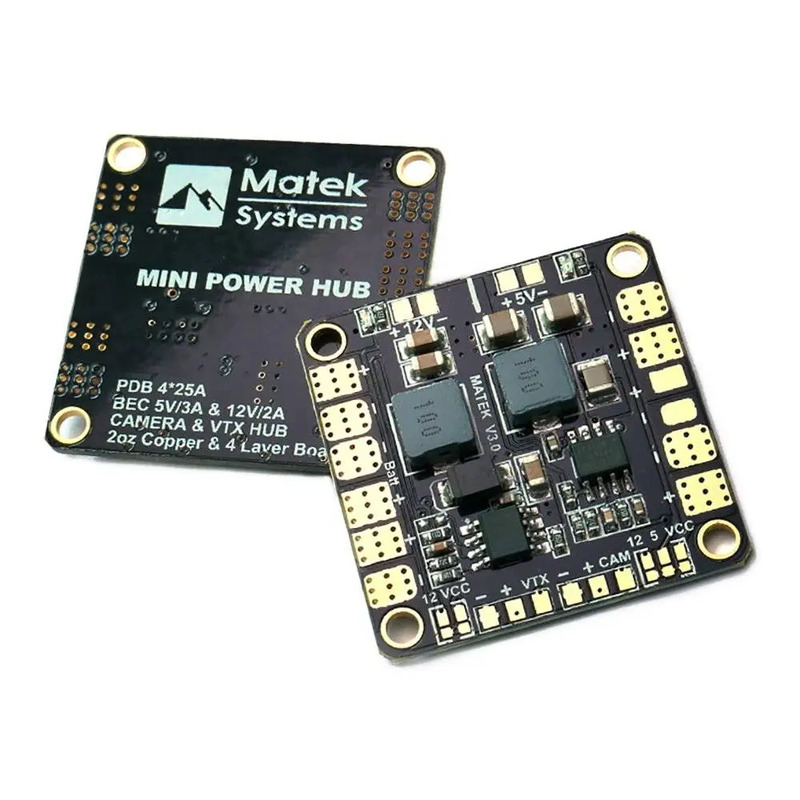

Розподільна плата з BEC на 5V і 12V Mini Power HUB V 3.1 Matek

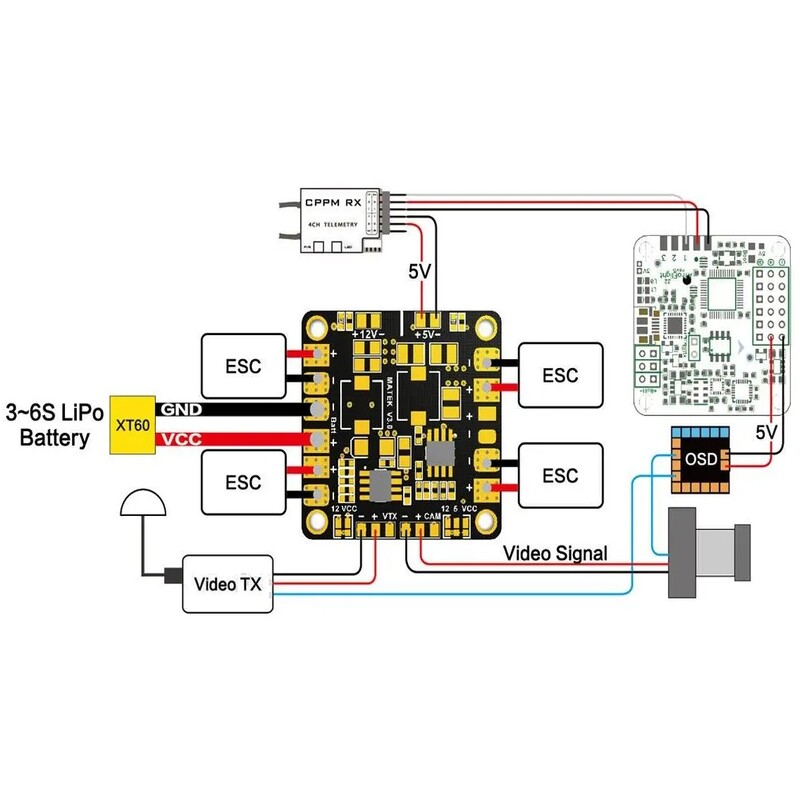

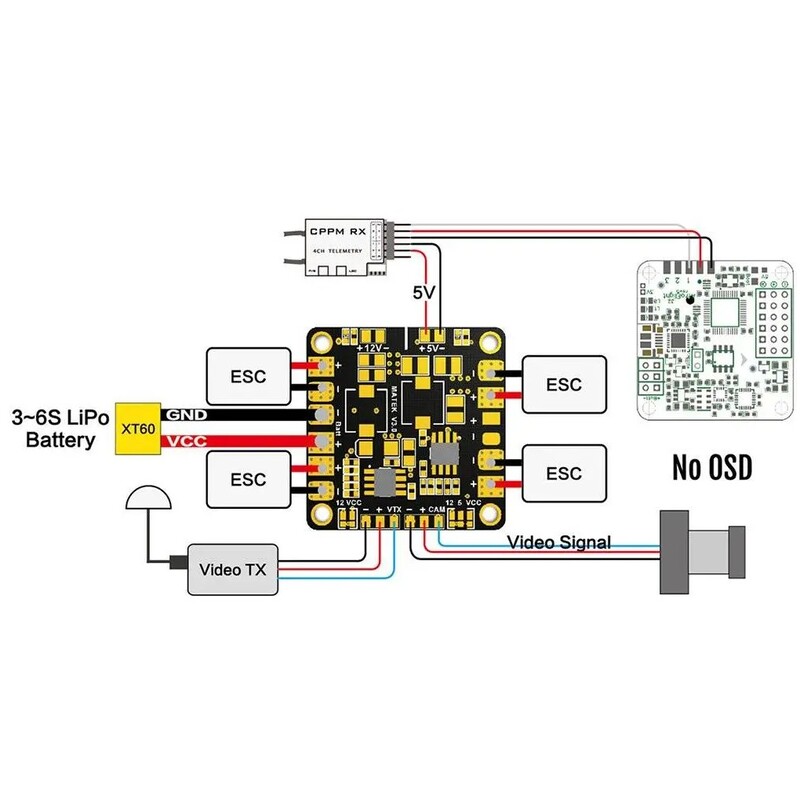

Mini POWER HUB був розроблений для забезпечення найкращої продуктивності та надійності в невеликій друкованій платі розміром 36 x 36 мм. Концентратор розподіляє живлення від батареї на 4 ESC, а також забезпечує синхронізовані та регульовані виходи постійного струму для живлення камер, сервоприводів, відеопередавачів, світлодіодів і т.д. Батареї можуть бути від 3S до 6S LiPo. HUB також оснащений зручним паяним мостом різної напруги для живлення камер та відеопередавачів.

Технічні характеристики:

Загальні:

• Діапазон вхідної напруги (3S-6S): 9 - 26VDC
• Регульовані виходи 5В і 12В
• Світлодіодні індикатори живлення (виходи 5В і 12В)
• 4 виходи ESC


ESC outputs:

• Безперервний струм: 20А на вихід
• Піковий струм (10 секунд/хвилину): 25А на вихід

BEC 5V output:

• Призначений для пультових приймачів, польотних контролерів, OSD та сервоприводів
• DC/DC синхронний стабілізатор, ефективність до 95%.
• Напруга: 5.0 +/- 0.1VDC
• Постійний струм: 3 А
• Стійкий до короткого замикання (10 секунд/хвилину)
• Світлодіод (показує, що напруга регулюється)

BEC 12V output:

• Батарея повинна бути 4S - 6S LiPo
• Стандартний вихід, призначений для живлення камер та відеопередавачів тощо.
• Напруга: 12,0 +/- 0,2 В постійного струму
• Постійний струм: 2 А (макс. 3 А 10 с/хв)
• Стійкість до короткого замикання (10 секунд/хвилину)
• Світлодіод (показує, що напруга регулюється)

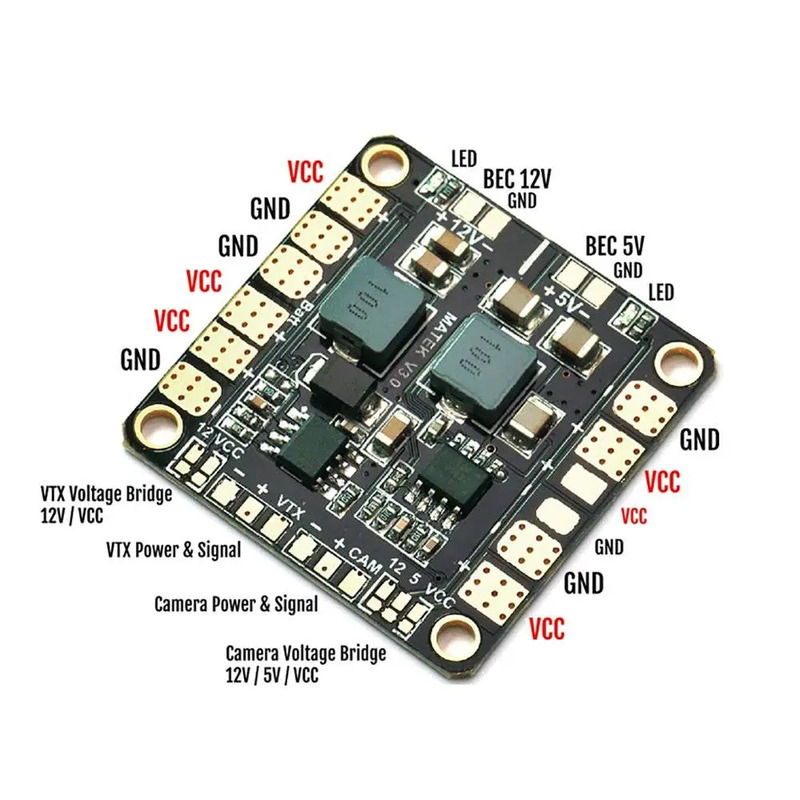

Міст напруги CAM & VTX:

• 3S робота: виберіть «VCC» для 12В камери та 12В VTX, VCC = напруга батареї.
• 4 - 6S режим: виберіть «12» для 12В камери та 12В VTX
• 3 - 6S режим: виберіть «5» для 5V камери
• Передача відео з колодки «CAM» на колодку «VTX»

Фізичні розміри:

• Розміри: 36 х 36 мм
• Вага: 6 г
• Монтажні отвори 30,5 мм квадратні
