Приймач RX ELRS Nano 2.4GHz RX24T JHEMCU

JHEMCU ExpressLRS RX24T 2.4G ELRS Radio Nano Long Range Receiver

Характеристики:

• 2.4G ISM тип
• ESP8285 MCU
• SX1280IMLTRT RF
• Діапазон частот: 2400 МГц до 2500 МГц
• Максимальна частота оновлення прийому: 500 ГЦ
• Мінімальна частота прийому: 25 Гц
• Робоча напруга: 5В

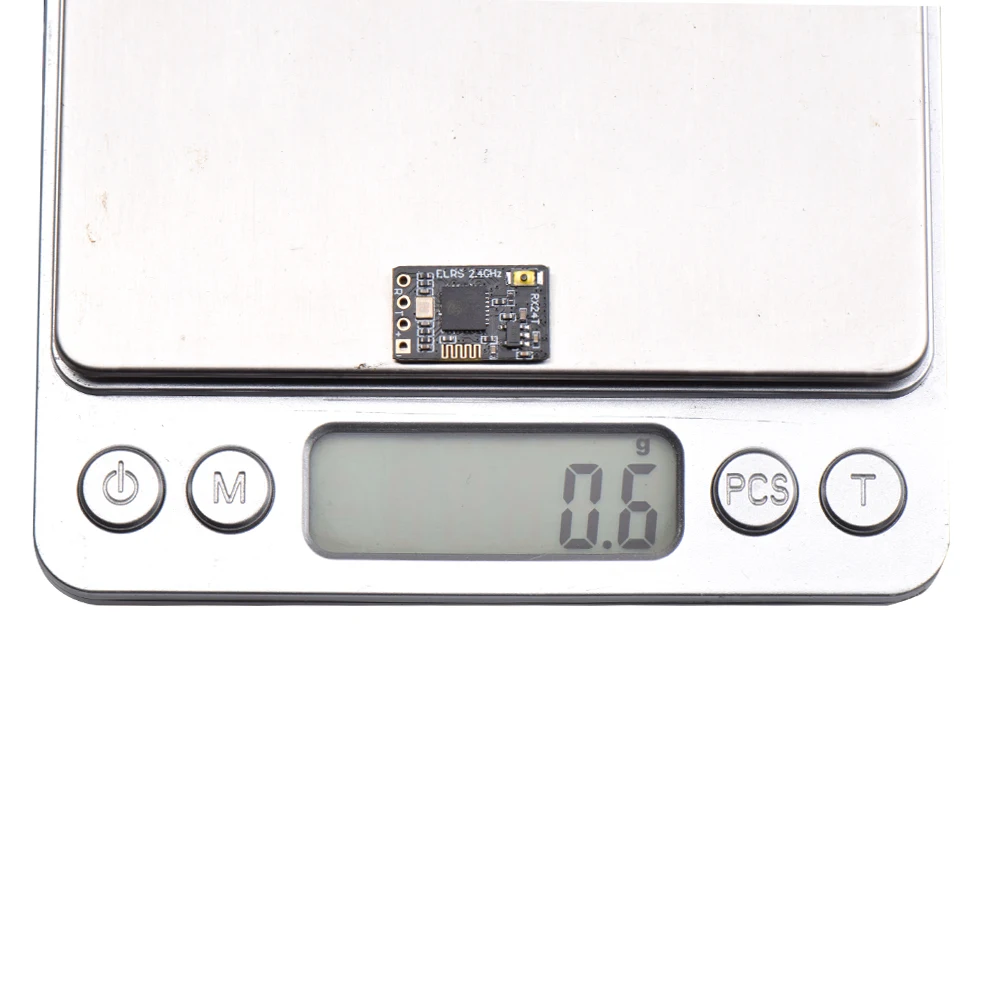

• Вага: 0.6 г (без антени)

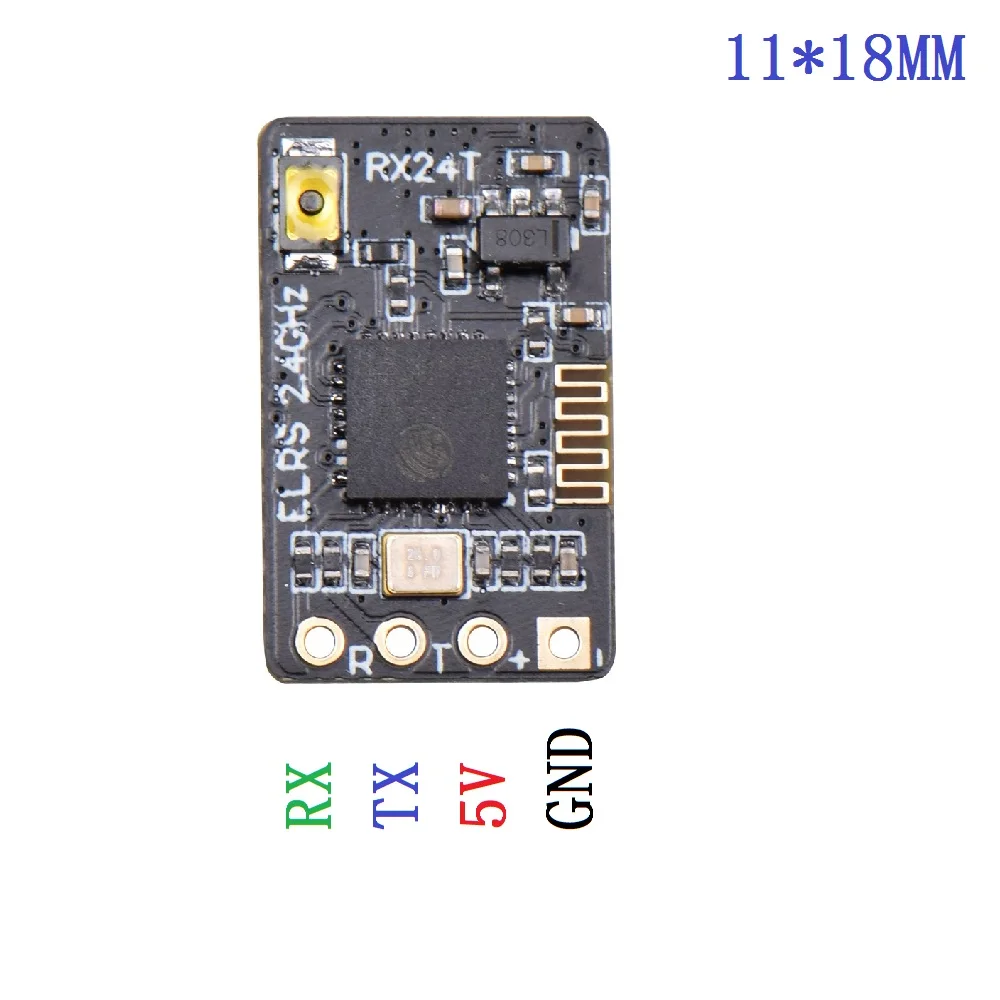

• Розмір: 11мм x 18мм x 3мм
• RX24T: Напівхвильова дипольна всеспрямована Т-подібна антена
• Пікове посилення: 3.16 дБ

Стан індикатора:

• Подвійний спалах: режим узгодження коду
• Повільне блимання: немає сигналу передачі
• Постійно світиться: прийом сигналу передачі
• Швидке блимання: режим оновлення WIFI

Етапи підключення:

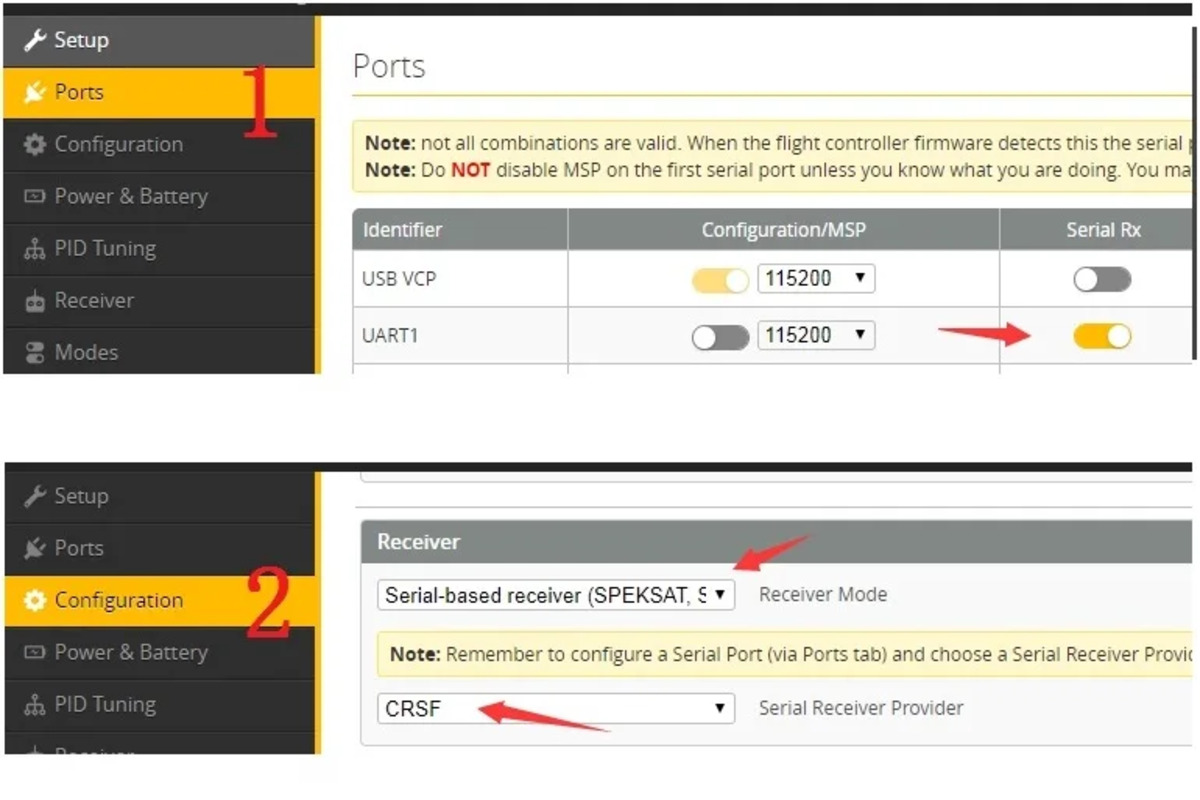

1. Після підключення приймача до польотного контролера, підключіть USB для живлення польотного контролера. Після першого під'єднання від'єднайте USB, як тільки світлодіод на приймачі згасне. Повторіть операцію двічі, коли USB буде вставлено втретє, світлодіод почне блимати двічі, і приймач перейде в режим підбору коду.
2. Після правильного підключення модуля тюнера 2.4G ELRS і пульта дистанційного керування скопіюйте файл ELRS.LUA на SD-карту в пульті дистанційного керування, каталог - SD Card/Scripts/tools, а потім запустіть ELRS.LUA для операції Bind.
3. Після успішного прив'язування світлодіод на приймачі буде постійно світитися, і одночасно можна буде приймати сигнал телеметрії.

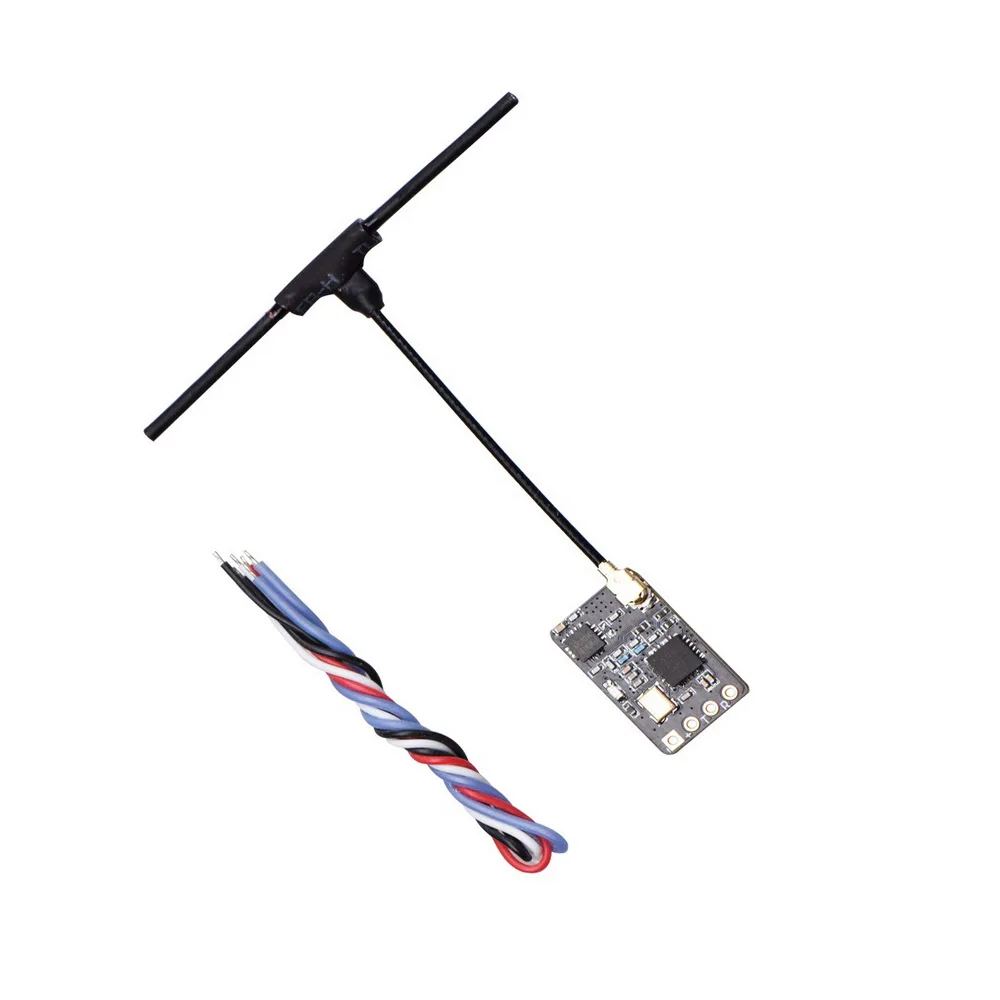

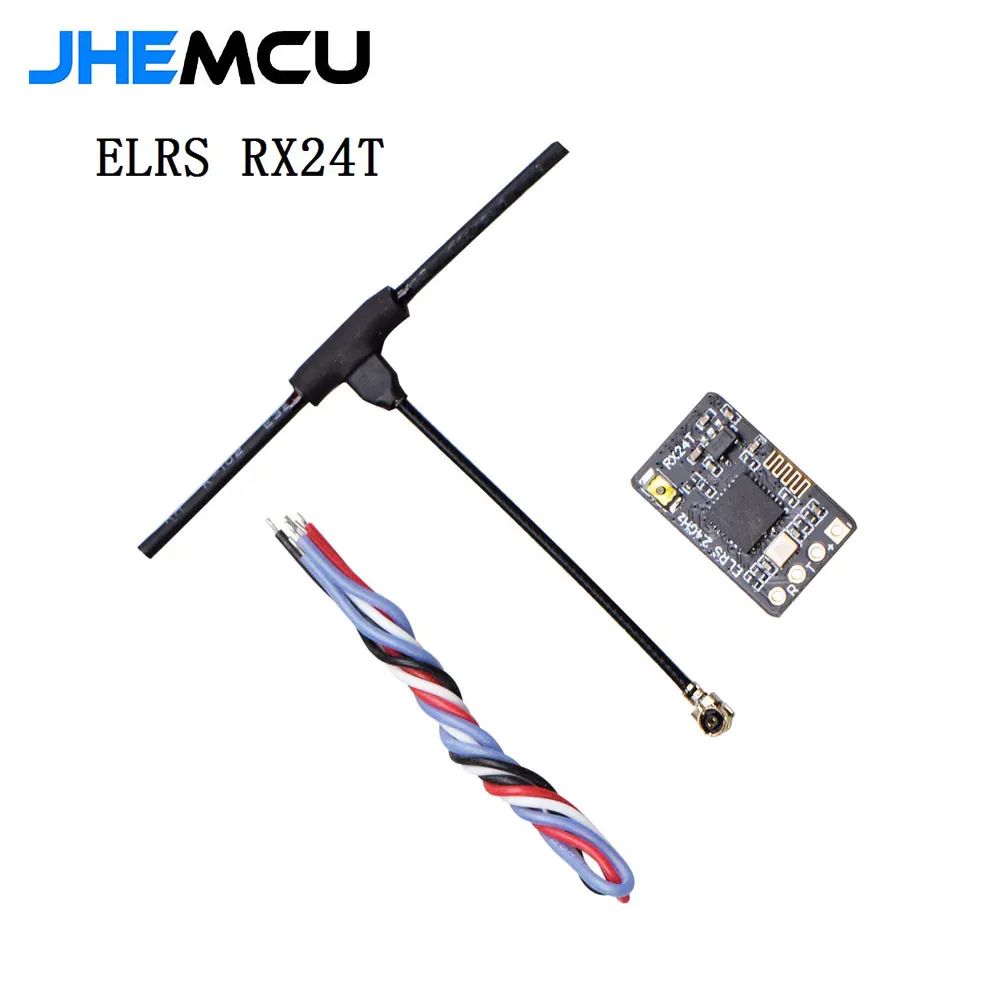

В комплекті:

1 x Приймач
4 x Дріт
1 x Т-подібна антена

Примітка: Оскільки прошивка RX24T, що надається в системі ELRS, має помилки, будь ласка, прошийте прошивку BETAFPV_2400_RX.
