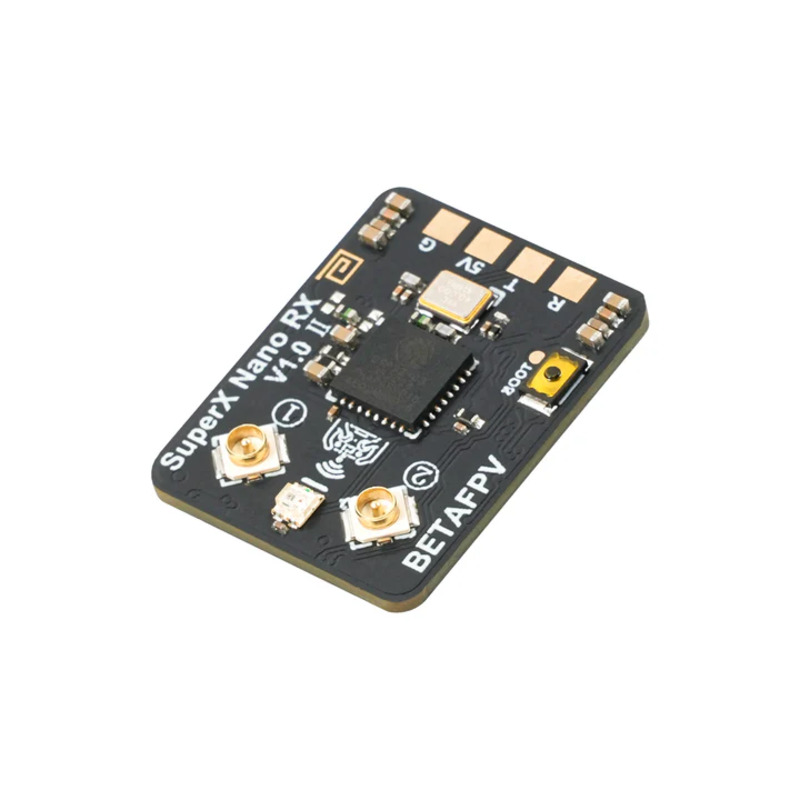

Приемник RX ELRS Gemini Xrossband 915MHz/2.4GHz LR1121 с двумя антеннами SuperX Nano BetaFPV

Оснащенный микросхемами LR1121 RF от Semtech и ESP32-C3 от Espressif, SuperX является первым приемником Gemini Xrossband от BETAFPV, который поддерживает диапазоны 900 МГц (868/915 МГц) и 2.4 ГГц через LoRa и режимы FSK с частотой 1000 Гц. Покоряйте далекие горизонты с надежным сигналом, где слабая связь.

Преимущества:

• RF-чипы Semtech LR1121 + Espressif ESP32-C3
• LoRa и сверхскоростной режим 1000 Гц FSK
• Поддерживает 900M Gemini, 2.4G Gemini, 900M+2.4G GemX
• SuperX Nano: двухдиапазонное управление для сред с ограниченными возможностями RF
• Работает с модулями Micro/Micro V2/Nano V2/SuperG TX
• Компактный и легкий

ExpressLRS Gemini революционизирует радиоуправляемое управление, используя истинное разнообразное оборудование для одновременной передачи на частотах 2.4 ГГц и/или 900 МГц. В отличие от традиционных систем, Gemini использует двойные независимые цепи передачи/приема, обеспечивая превосходное качество связи (LQ), которое работает в сложных условиях, таких как гоночные трассы или городские районы.
Gemini предлагает три режима: 900M Gemini, 2,4G Gemini и 900M+2,4G Gemini Xrossband (GemX). С GemX вам больше не нужно выбирать между характеристиками производительности — он сочетает низкую задержку 2,4 ГГц и большую дальность 900 МГц в одном бесперебойном канале связи.
Оснащенный двумя чипами LR1121 от Semtech, приемник SuperX Nano обеспечивает бескомпромиссную надежность сигнала в трех режимах: 900M Gemini (большая дальность проникновения), 2.4G Gemini (сверхнизкая задержка) и 900M+2.4G GemX (одновременная работа). Включенные двухдиапазонные T-антенны устраняют проблемы с переключением частот, а усовершенствованная обработка разнообразия обеспечивает надежную стабильность в средах с помехами радиочастотного диапазона.

Технические характеристики:

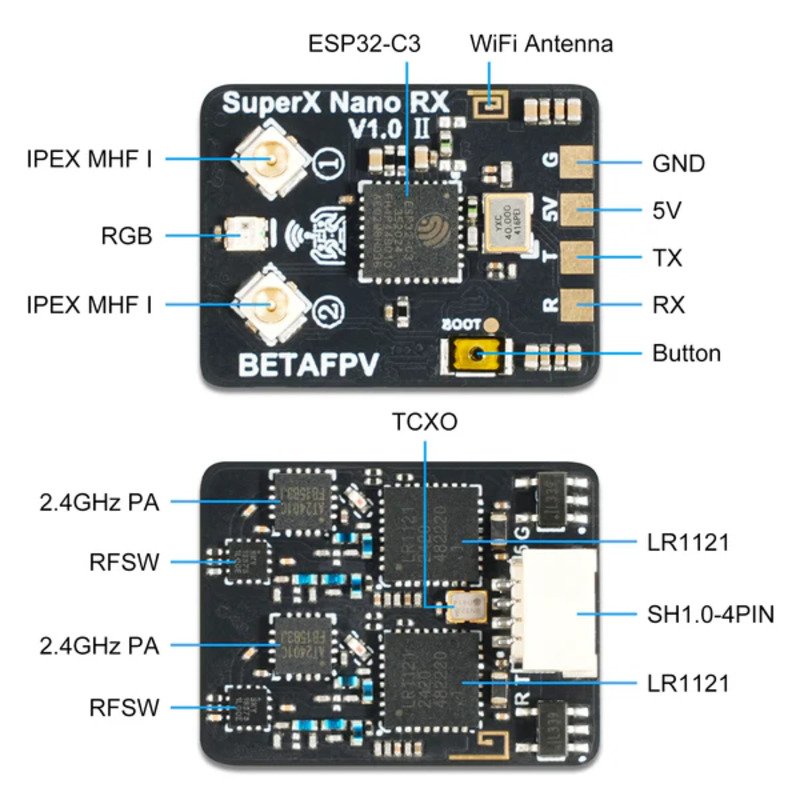

• MCU: ESP32-C3
• Мощность телеметрии: 20 дБм
• Входное напряжение: 5В
• Протоколы: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink

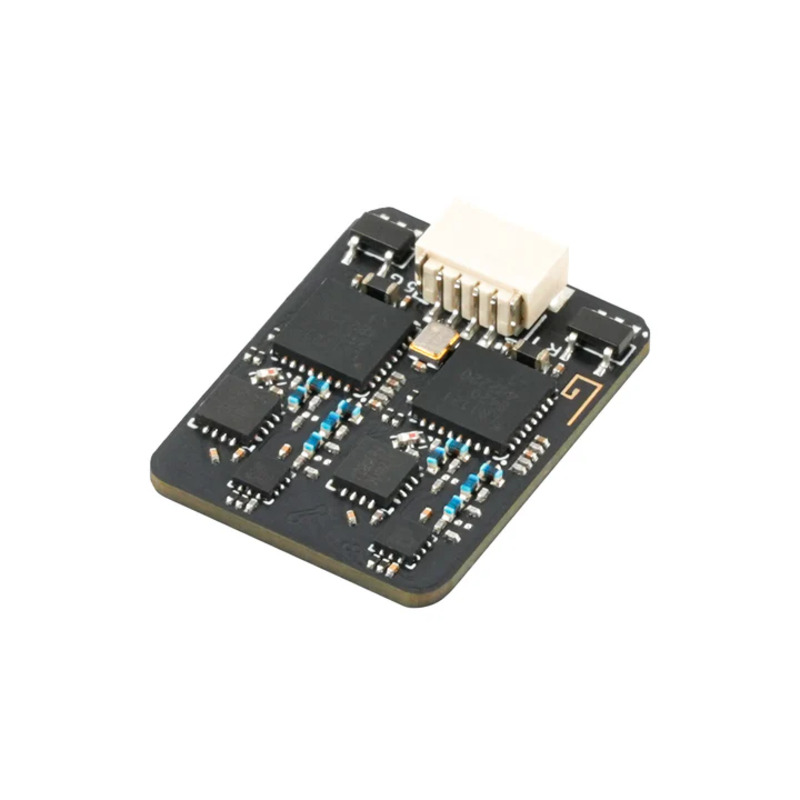

• Радиочастотный чип: Dual LR1121
• Режим приема: Diversity/Gemini
• Диапазон частот: 900M+2.4G
• Антенный разъем: U.FL x 2

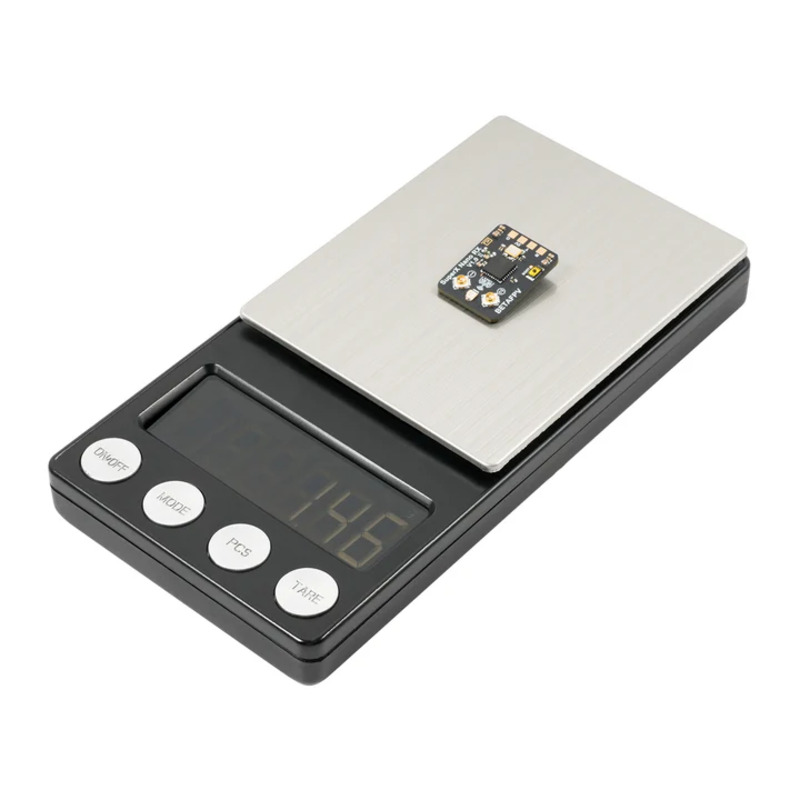

• Вес: 1,45 г
• Размеры: 16,3 x 21,4 мм
• Название LUA: BFPV SuperX Nan

Приемник SuperX использует официальный протокол ExpressLRS V3.x в качестве прошивки по умолчанию. Для успешной работы убедитесь, что модуль передатчика также использует прошивку ExpressLRS V3.x.

Выключите и включите приемник 3 раза с интервалом в 1 секунду или нажмите и удерживайте кнопку BOOT в течение 2 секунд, чтобы войти в режим связывания.
Индикатор RGB дважды мигнет оранжевым цветом, что означает, что приемник находится в режиме связывания.
Настройте пульт дистанционного управления или модуль передатчика для связывания с приемником. Если индикатор RGB светится постоянно, связывание произошло!

Примечания:

• После одного связывания приемник запомнит автоматически сохраненную фразу связывания и устройство. При последующем перезапуске устройство будет связываться автоматически без необходимости повторного связывания.
• Если вы прошили прошивку на SuperX и настроили связывание, вы не сможете выполнить связывание с помощью приведенного выше метода. Пожалуйста, установите ту же фразу связывания для модуля передатчика, это позволит приемнику автоматически связаться с устройством.
• Для лучшего приема рекомендуется разместить две антенны как можно дальше друг от друга.

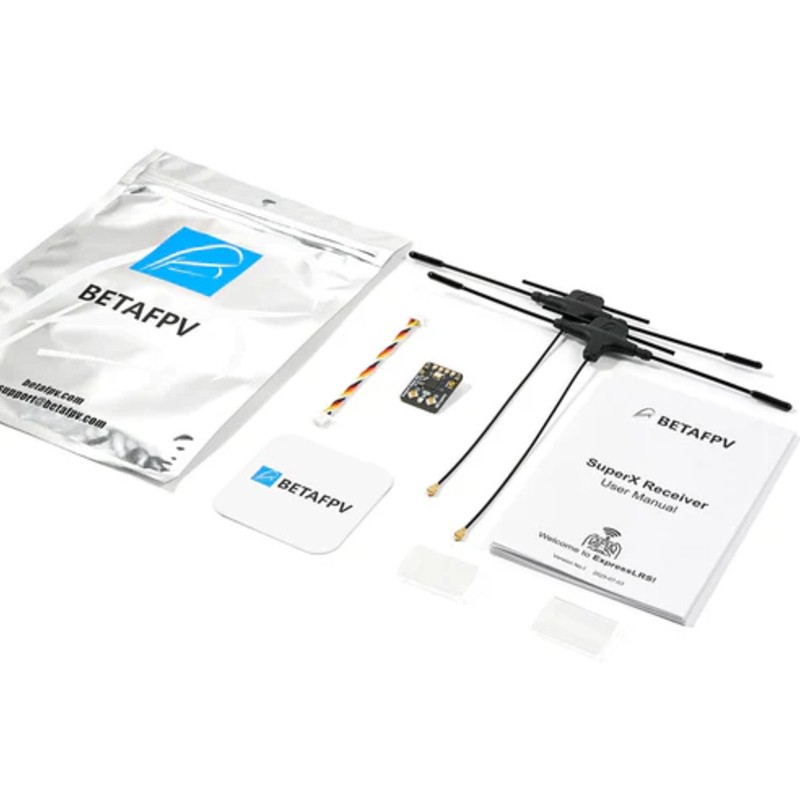

В комплект входит:

1 x Nano-приемник SuperX

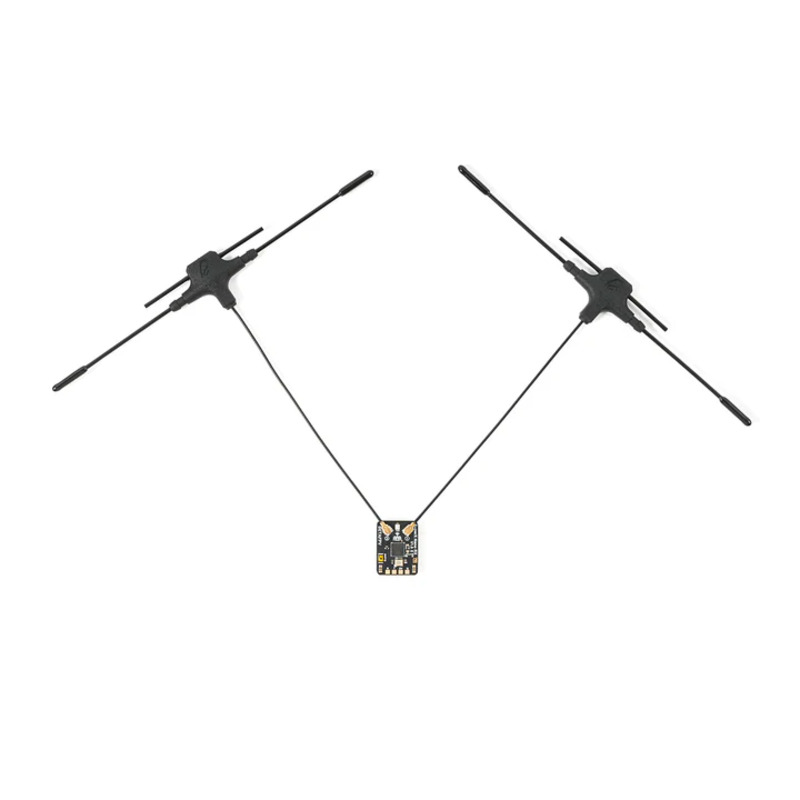

2 x Двухдиапазонная антенна T
1 x Разъем SH1.0 (двусторонний)
2 x Термоусадочная трубка
1 x Инструкция пользователя
