Полетный контроллер MATEK H743-SLIM V3

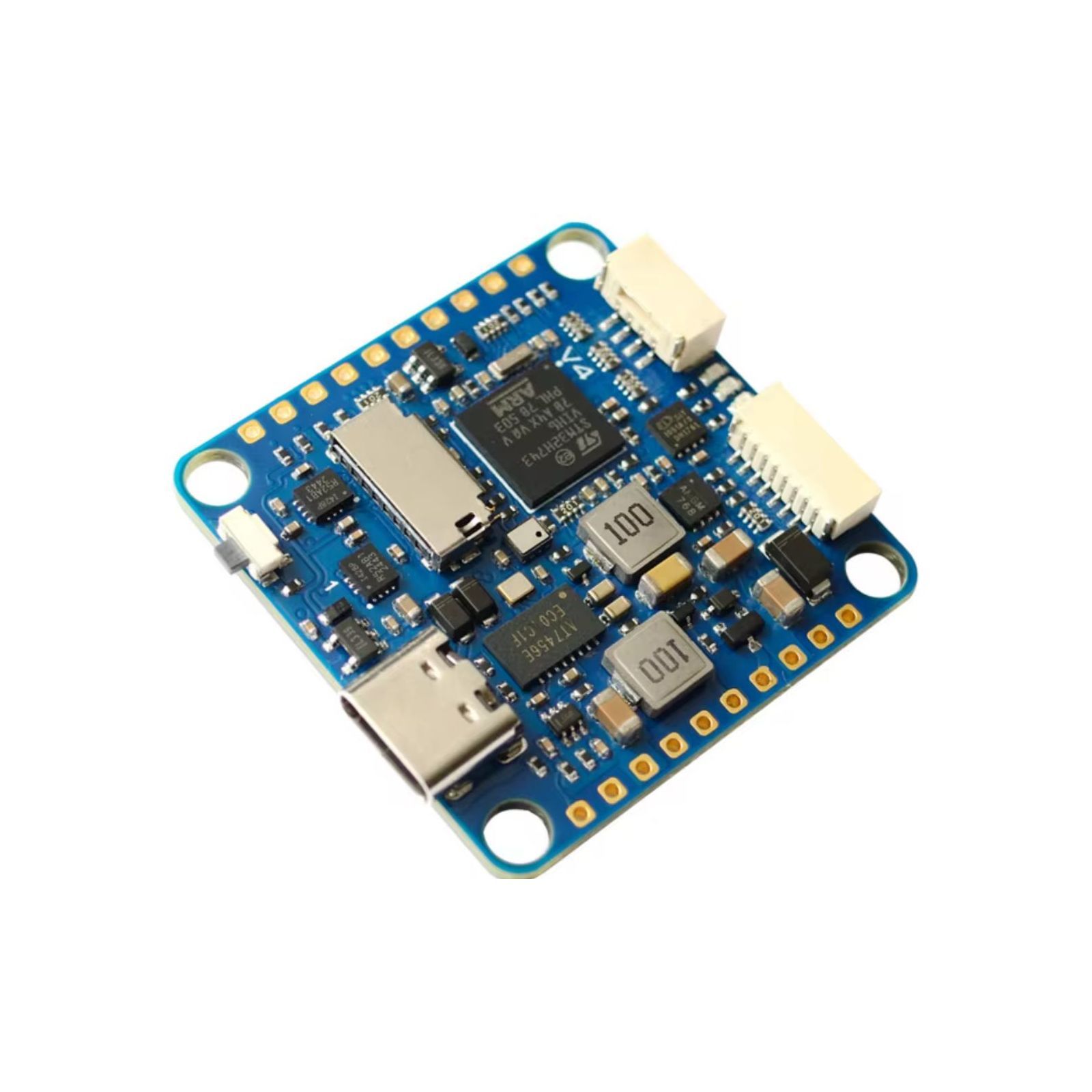

Полетный контроллер MATEK H743-SLIM V3 поставляется с новыми функциями и улучшениями по сравнению с оригиналом! Этот контроллер оснащен STM32H743VI, ICM20602 и MPU6000, DPS310, OSD, 7 x UART, 2 x I2C, 1 x CAN, 13 x PWM выходов, BEC5V и многим другим!
Технические характеристики:
- MCU: STM32H743VIH6, 480MHz, 1MB RAM, 2MB Flash
- Плата V1.0 IMU: MPU6000 (SPI1) и ICM20602 (SPI4)
- Плата V1.5 IMU: MPU6000 (SPI1) и ICM42605 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: Слот для карты MicroSD (SDIO)
- 7 x UART (1,2,3,4,6,7,8) со встроенной инверсией.
- 13 x PWM выходов (включая «LED» панель)
- 2 x I2C
- 1 x CAN
- 6 x ADC (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
- 3 x Светодиода для FC STATUS (синий, красный) и индикатор 3.3V (красный)
- 1 x SPI3 breakout
- USB Type-C (USB2.0)
- 1 x JST-SH1.0_8pin разъем (Vbat/G/Curr/Rx8/S1/S2/S3/S4)

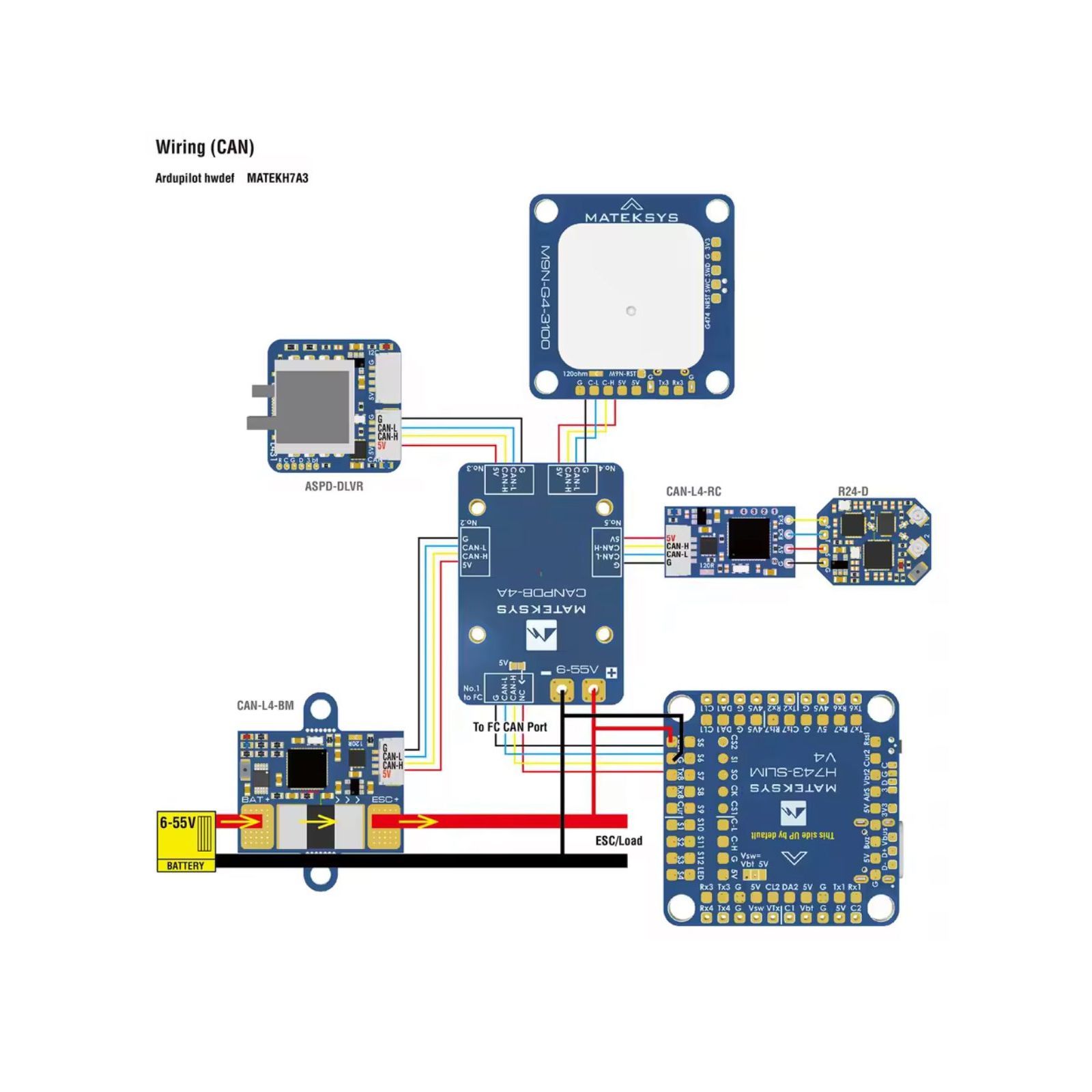

- 1 x JST-GH1.25_4-контактный разъем (5V/CAN-H/CAN-L/G)
- Переключатель входов для двух камер
- Переключатель включения/выключения питания 5V/Vbat с фильтром
- Экранное меню DJI FPV поддерживается любым запасным UART
Питание
- Вход Vbat: 6~36В (2~8S LiPo)
- BEC: 5В 2А постоянного тока (макс. 3А)
- LDO 3.3В: макс. 200мА
- Нет встроенного датчика тока
- ADC Vbat2 поддерживает макс. 69В (делитель напряжения: 1К:20К)
- Статическое потребление: 200мА при 5В с Betaflight, 150мА при 5В с ArduPilot
Прошивка
- ArduPilot (ChiBiOS): MATEKH743
- BetaFlight: MATEKH743
- INAV: MATEKH743
Габариты и вес
- Крепление: 30.5 x 30.5 мм, Φ4 мм с втулками Φ3 мм
- Размеры 36 x 36 x 5 мм
- Вес: 7 г
В комплекте:
1 x H743-SLIM V3
6 x Силиконовые втулки M4 на M3
1 x JST-SH1.0_8pin кабель, 5 см
2 x JST-SH1.0_8pin разъема
1 x кабель JST-GH-4P до JST-GH-4P для CAN порта, 20 см
Характеристики
-
OSD:Вбудований
-
PDB:Немає
-
Монтажное крепление:30,5x30,5 мм
-
Наличие ESC:Окремо
-
Основной контроллер:STM32H743VIH6
-
Назначение FC:Для авіамоделей
