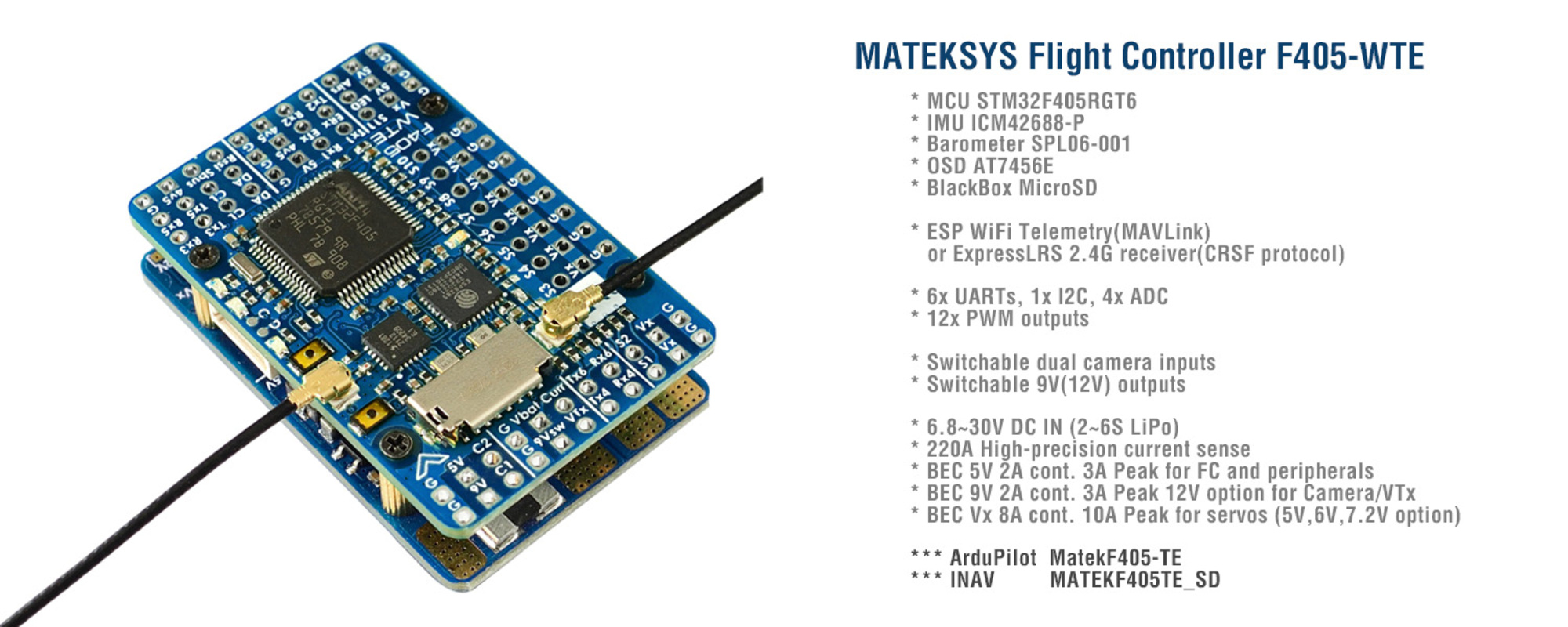

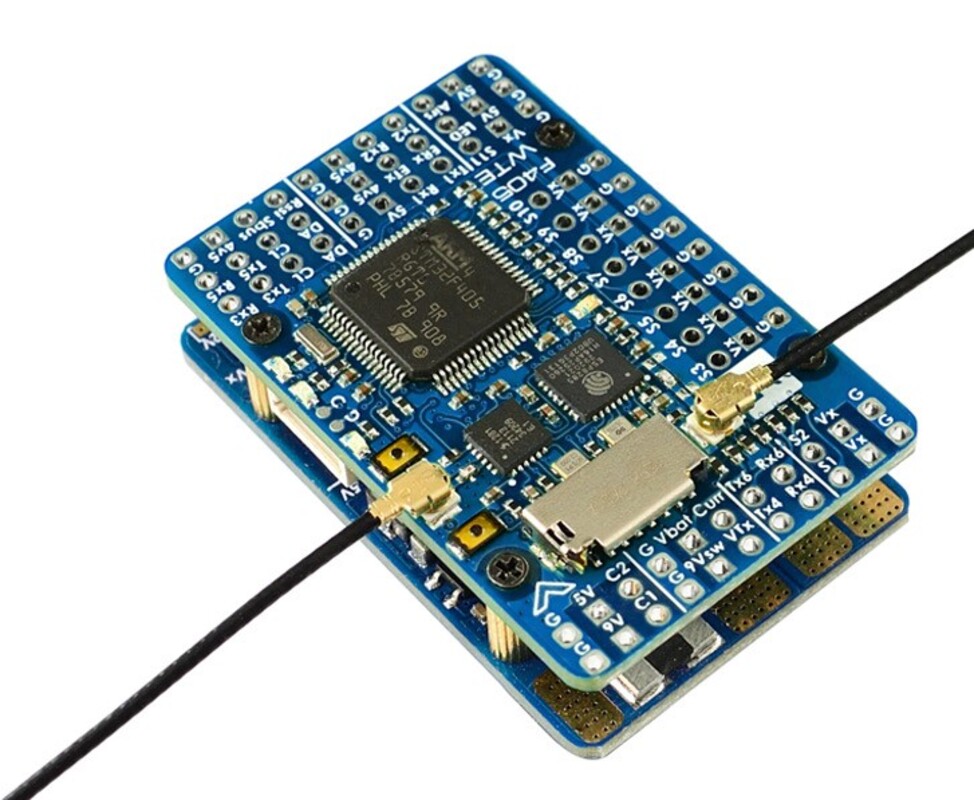

Польотний контролер Matek F405-WTE
STM32F405RGT6, ICM42688P, SPL06, OSD, ESP WIFI telemetry/ELRS 2.4G receiver, 6xUARTs, 12x PWM,1xI2C
Специфікація:
Польотний контролер
- MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
- IMU: ICM42688-P
- Baro: SPL06-001
- OSD: AT7456E
- Blackbox: слот для карти MicroSD
- Телеметрія ESP WiFi (MAVLink, 14 дБм)
- Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)
- 6 x UART, 1x Softserial_Tx option (INAV)
- 12 х виходів PWM
- 1 x I2C
- 4 x ADC (VBAT, Current, RSSI, Airspeed)
- Подовжувач USB/Beep з Type-C (USB2.0)
- Перемикач подвійних входів для камер
- 9В (12 В) для перемикача живлення VTX
- Кріплення: 25 х 25 мм, Φ2 мм

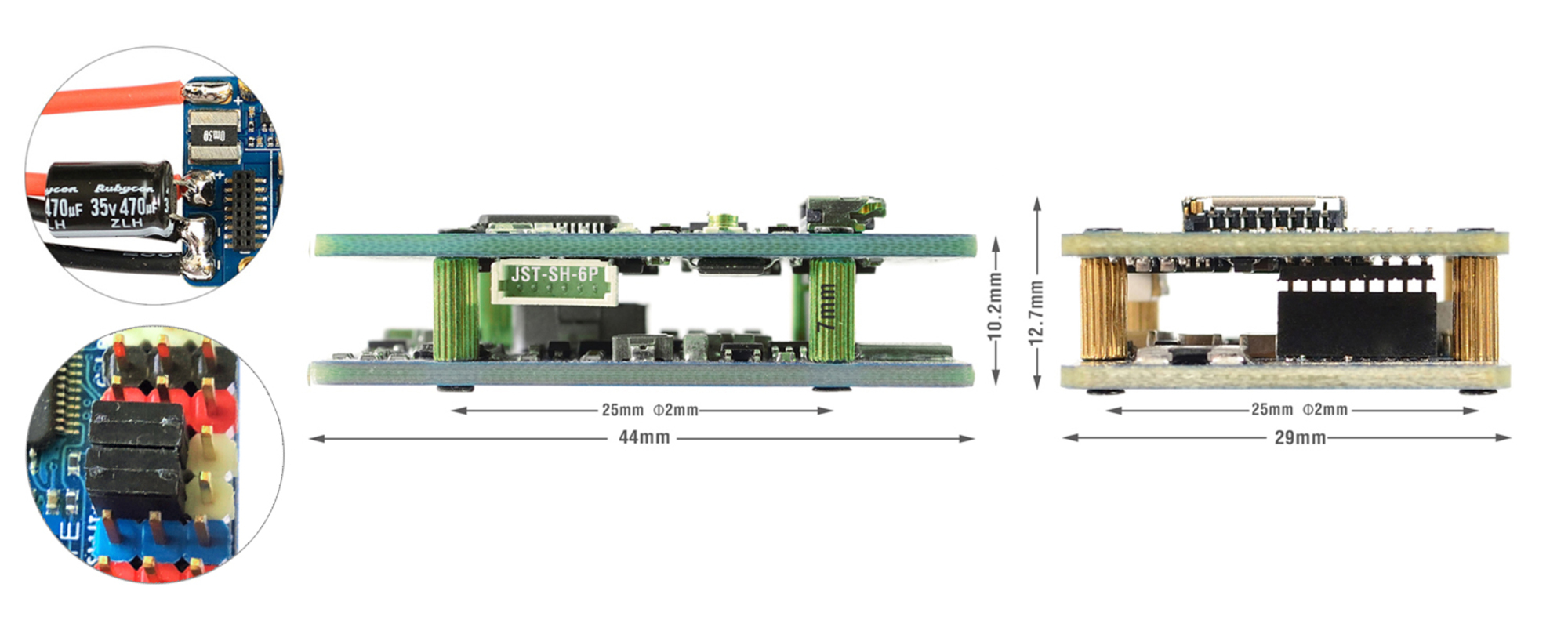

- Розміри: 44 x 29 x 12,7 мм
- Вага: 22 г з адаптером USB/буззер
Прошивка
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)
PDB
- Діапазон вхідної напруги: 6,8-30В (2-6S LiPo)
- 1 x блок живлення ESC
- Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Датчик струму: 220A, 3,3 В АЦП (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
- Резистор: 90A постійний, 220A пік
BEC 5В
- Призначений для контролера польоту, приймача, екранного меню, камери, буззера, світлодіодної стрічки 2812, модуля GPS, AirSpeed
- Постійний струм: 2А, макс. 3А
BEC 9В/12В
- Призначений для відеопередавача, камери, підвісу тощо.
- Постійний струм: 2А, макс. 3А
- Опція 12 В з перемичкою
- Для стабільного виходу 9В/12В вхідна напруга має виходити напругою +1В
BEC Vx
- Розроблено для сервоприводів
- Напруга регулюється, 5В за замовчуванням, 6В або 7,2В через перемичку
- Безперервний струм: 8А, макс. 10А
- Для стабільного виходу Vx вхідна напруга має напругу Vx +1В
BEC 3,3В
- Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3В
- Лінійний регулятор
- Постійний струм: 200 мА
В комплекті:

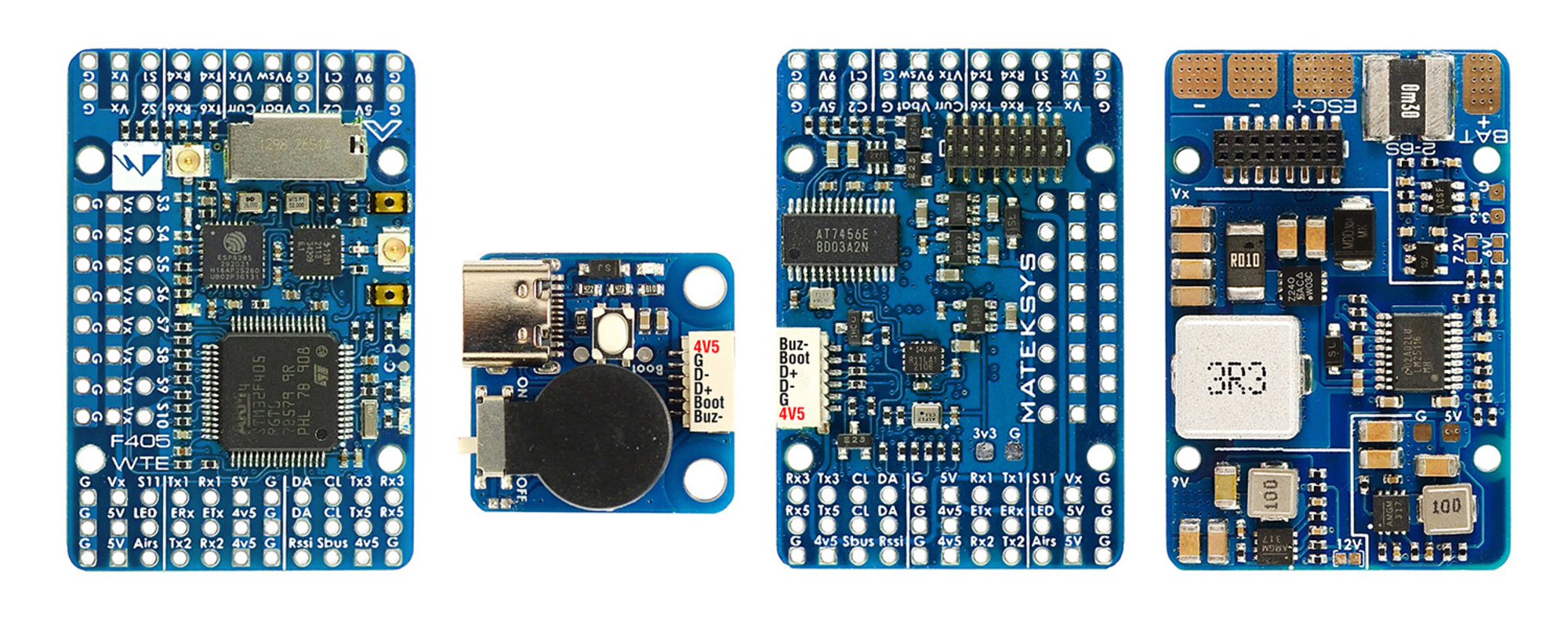

1 x F405-WTE
1 x USB(Type-C)/Beep подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача.
2 х Антени IPEX-MHF1 2.4G
1 x конденсатор Rubycon ZLH 35V 470uF
Контакти Dupont 2,54
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажное крепление:25x25 мм
-
Наличие ESC:Окремо
-
Основной контроллер:STM32F405RGT6
-
Назначение FC:Для авіамоделей
