Підсилювач сигналу 2.4 ГГц SZHUASHI HS242036T1 (4 Вт)

Підсилювач сигналу HS242036T1 розроблений спеціально для частотного діапазону 900 МГц і відповідає стандартам передачі радіостанцій. Даний підсилювач сумісний з технологіями прямого розширення спектру (DSSS), мультиплексування з частотним поділом каналів (OFDM) та іншими. Використовуючи технологію дуплексного зв'язку з розподілом в часі (TDD), технологію швидкого визначення наявності випромінювання, а також лінійний підсилювач потужності, він значно збільшує відстань радіозв'язку не знижуючи швидкість передачі даних.

Коефіцієнт посилення передачі становить від 10 до 25 Дб, що може збільшити потужність випромінювання в 300 разів і значно збільшити дальність зв'язку.
Рівень шумів становить близько 3 Дб, що при посиленні прийому від 10 до 25 Дб дозволяє значно збільшити чутливість і відстань на якій буде ефективний прийом.
Максимальна потужність передавача становить 20 000 мВт, що значно збільшує радіус покриття радіосистеми.
Широкий діапазон напруги живлення від 8 до 24 В дозволяє легко інтегрувати підсилювач у існуючі інженерні системи.
Простий у використанні: під'єднай кабель від радіопередавача, антену та живлення. Далі він готовий до роботи.
Дюралевий корпус не тільки дає високу міцність, але і є добрим тепловідвідником.

Порядок встановлення:
1) Знеструмити прийомопередавач (радіомодем, модуль передавача пульта дрона)
2) Зняти антену з приймача
3) Використовуючи фідер RG316 підключіть вихід антени прийомопередавача до входу RFIN підсилювача
4) Підключіть антену до виходу підсилювача RFOUT
5) Підключіть живлення спочатку на підсилювач, потім на прийомопередавач

Характеристики:

• Діапазон робочих частот: 2400 - 2500 МГц
• Напруга живлення: 6 - 16 В
• Струм споживання: 435 мА при 9 В та вихідний потужності 28 дБм
• Посилення прийому: 10 ± 1 Дб
• Посилення передачі: 13 ± 1 Дб
• Рівень вхідного сигналу: 3 – 20 дБм
• Максимальна вихідна потужність (P1dB): 36 дБм (4 Вт)
• Магнітуда вектора помилки (EVM): 3% при 28 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 3 Дб
• Вхідной роз'єм: SMA Female (jack)
• Вихідний роз'єм: RP-SMA Female (jack)
• Час перемикання прийом/передача: менше 1 мкс
• Індикація: Червоний - прийом, Зелений - передача
• Навколишня температура: -40 - +70 °C
• Робоча вологість: менше 95%

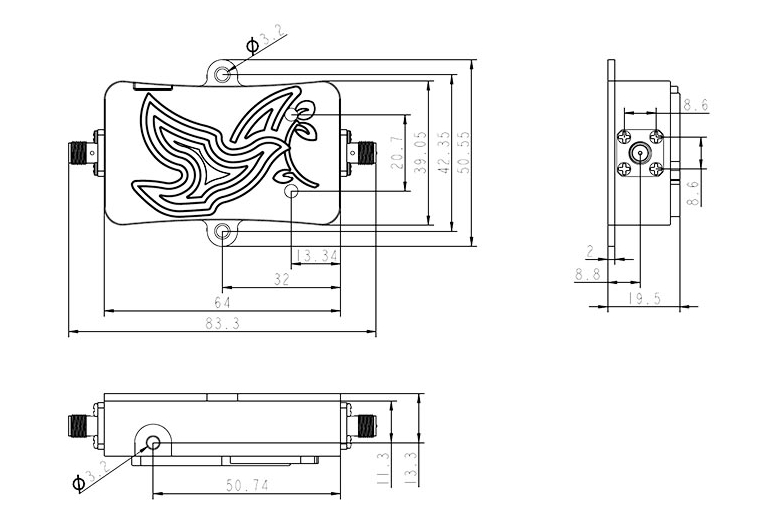

• Розміри: 82х50х21 мм
• Вага: 181 г

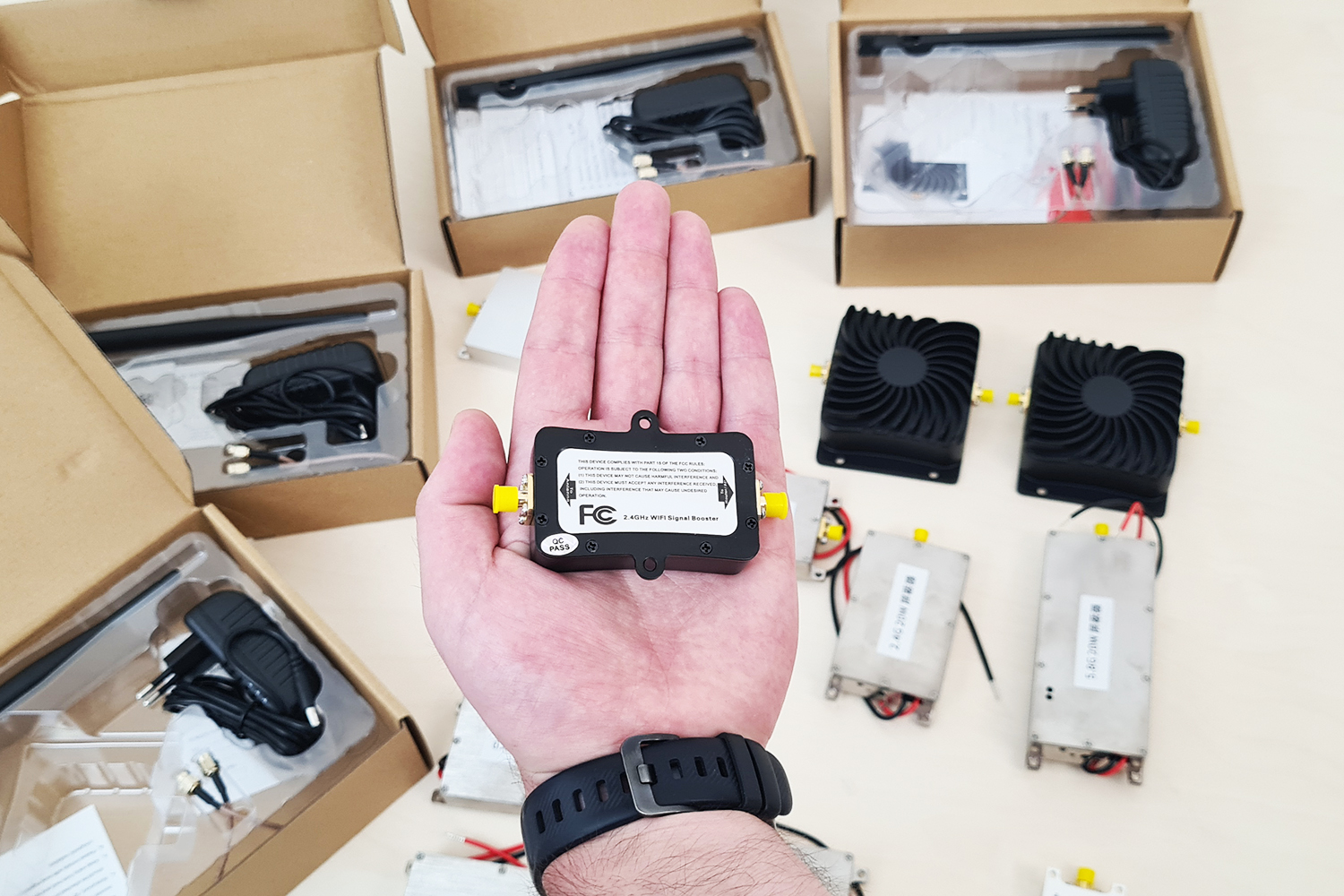

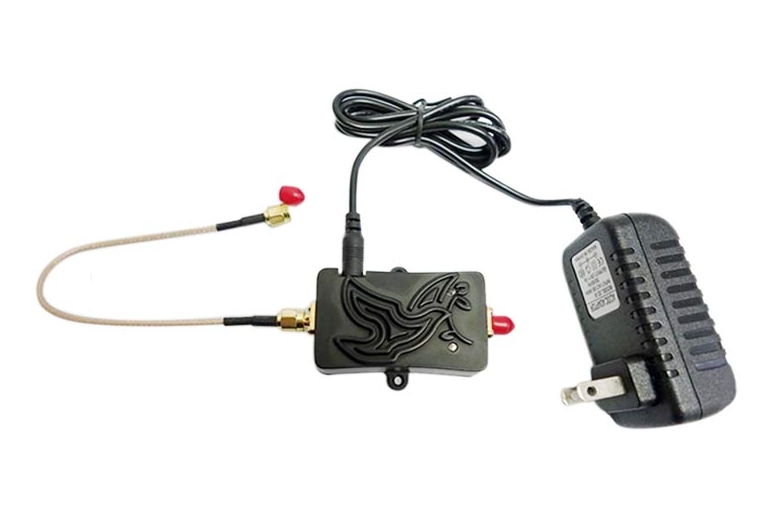

Комплектація:

• Усилитель - 1 шт
• Антенна диполь - 1 шт
• Переходник SMA Male (plug) - RP-SMA Male (plug) 15 см - 1 шт
• Блок питания 12 В 1 А DC 2.5 мм - 1 шт
• Инструкция - 1 шт
• Гарантийный талон - 1 шт
