Підсилювач сигналу 2.4 ГГц SZHUASHI HS2405X1 (5 Вт)

Усилитель сигнала HS2405X1 разработан специально для частотного диапазона 2,4 ГГц в стандарте IEEE 802.11 b/g/n и является двунаправленным усилителем мощности (на приём и на передачу). Данный усилитель совместим с технологиями прямого расширения спектра (DSSS), мультиплексирования с частотным разделением каналов (OFDM) и другими. Используя технологию дуплесной связи разделённой во времени (TDD), технологию быстрого определения наличия излучения, а также линейный усилитель мощности, он значительно увеличивает расстояние радиосвязи при этом обеспечивая скорость передачи данных по стандартам IEEE 802.11 b/g/n.

Коеффициент усиления по передаче составляет 13 Дб, что может увеличить мощность излучения в 20 раз и значительно увеличить дальность связи.
Уровень шумов составляет менее 2,5 Дб, что при усилении на приём в 25 Дб позволяет значительно увеличить чувствительность и расстояние на котором будет эффективный приём.
Максимальная мощность передатчика составляет 5000 мВт, что значительно увеличивает радиус покрытия радиосистемы.
Ультраширокий диапазон напряжения питания от 6 до 55 В позволяет легко интегрировать усилитель в существующие инженерные системы.

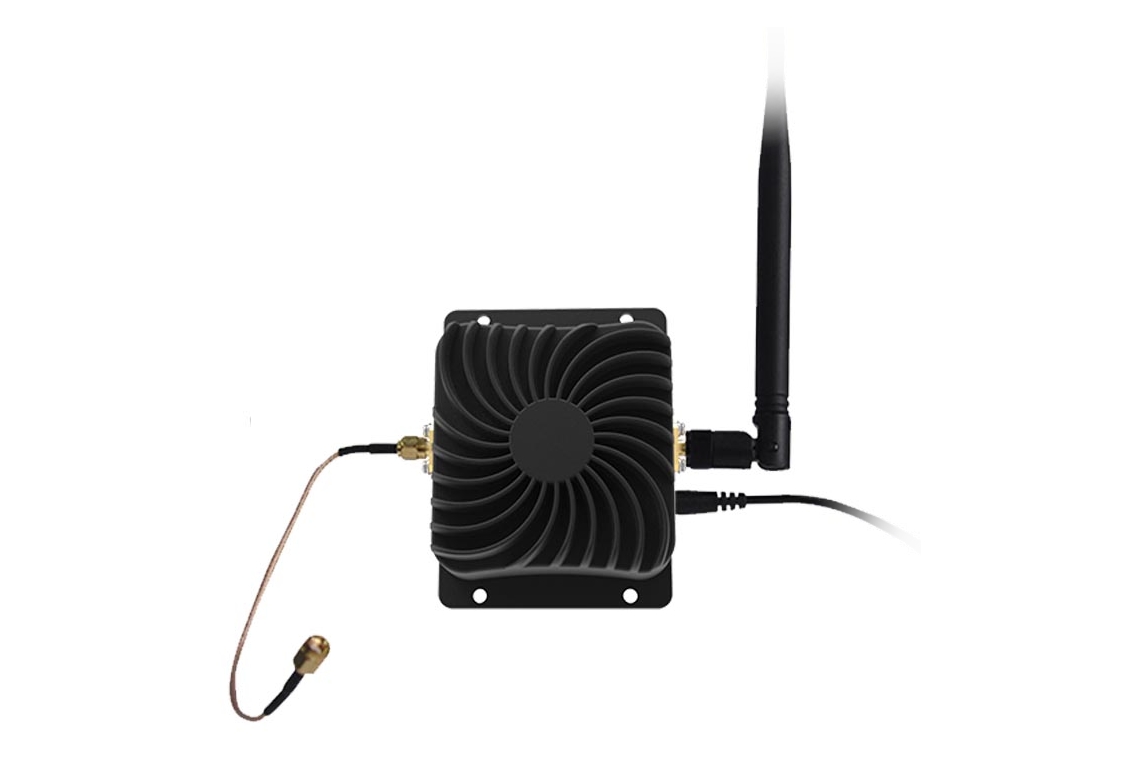

Прост в использовании: подключи кабель от модема, антенну и питание. Далее он готов к работе.

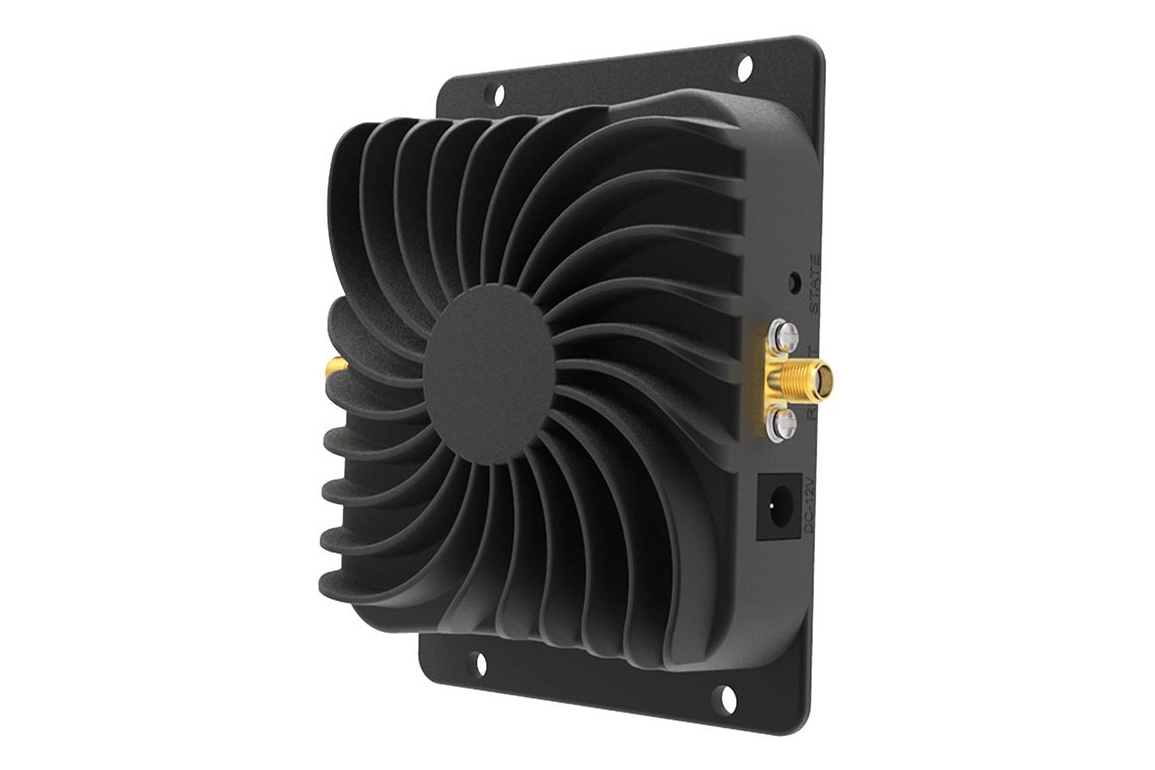

Дюралевый корпус не только даёт высокую прочность, но и является хорошим теплоотводом.

Порядок установки:
1) Обесточить приёмопередатчик (точку доступа/маршрутизатор/радиомодем)
2) Снять антенну с приёмопередатчика
3) Используя фидер RG316 подключите выход антенны приёмопередатчика к входу RFIN усилителя
4) Подключите антенну к выходу RFOUT усилителя
5) Подключите питание сначала на усилитель, потом на приёмопередатчик

Характеристики:

• Діапазон робочих частот: 2400 - 2500 МГц
• Напруга живлення: 6 - 15 В
• Струм споживання: 575 мА при 12 В та вихідний потужності 29 дБм
• Посилення прийому: 25 ± 1 Дб
• Посилення передачі: 13 ± 1 Дб
• Рівень вхідного сигналу: 3 – 20 дБм
• Максимальна вихідна потужність (P1dB): 37 дБм (5 Вт)
• Магнітуда вектора помилки (EVM): 3% при 29 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 2,5 Дб
• Вхідной роз'єм: SMA Female (jack)
• Вихідний роз'єм: RP-SMA Female (jack)
• Час перемикання прийом/передача: менше 1 мкс
• Індикація: Червоний - прийом, Зелений - передача
• Навколишня температура: -40 - +70 °C
• Робоча вологість: менше 95%

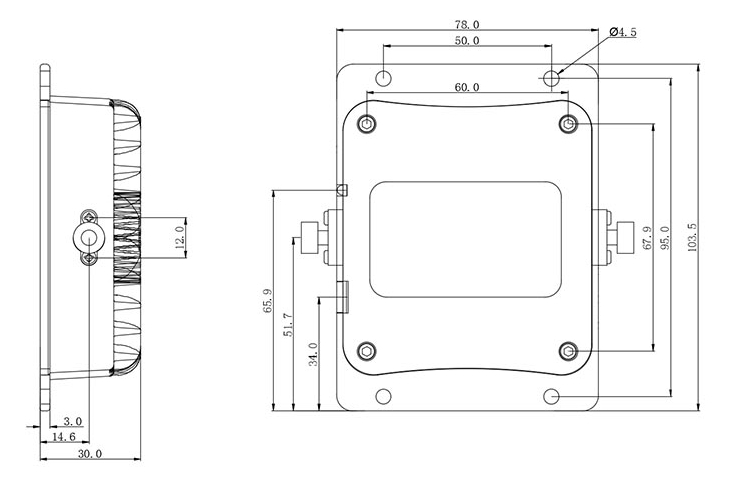

• Розміри: 103,5 х96, 5х30, 5 мм
• Вага: 266 г

Комплектація:

• Усилитель - 1 шт
• Антенна диполь - 1 шт
• Переходник SMA Male (plug) - RP-SMA Male (plug) 10 см - 1 шт
• Блок питания 12 В 1,5 А DC 5/2 мм - 1 шт
• Инструкция - 1 шт
• Гарантийный талон - 1 шт
