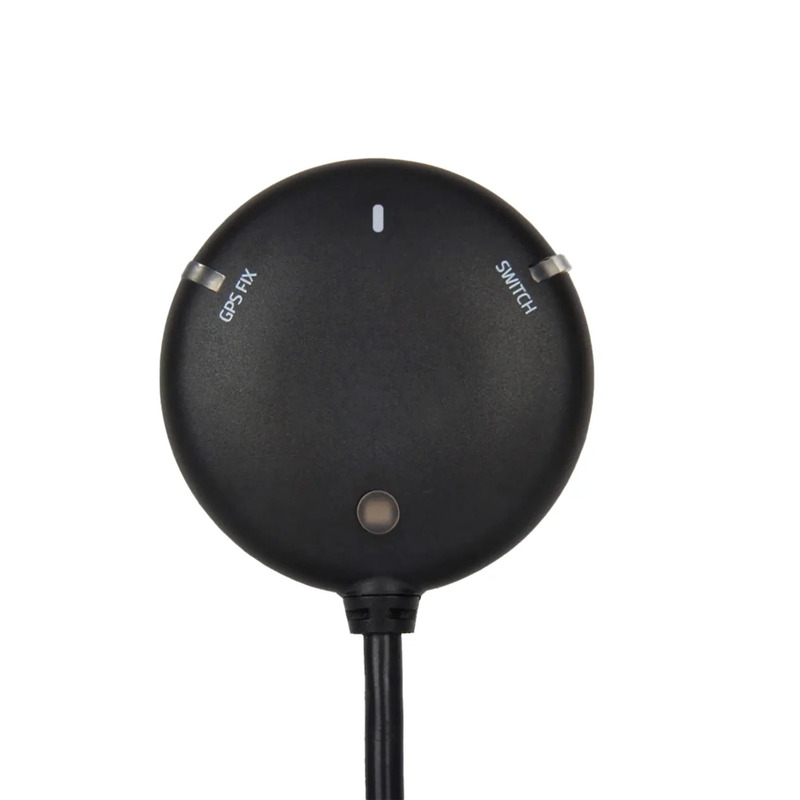

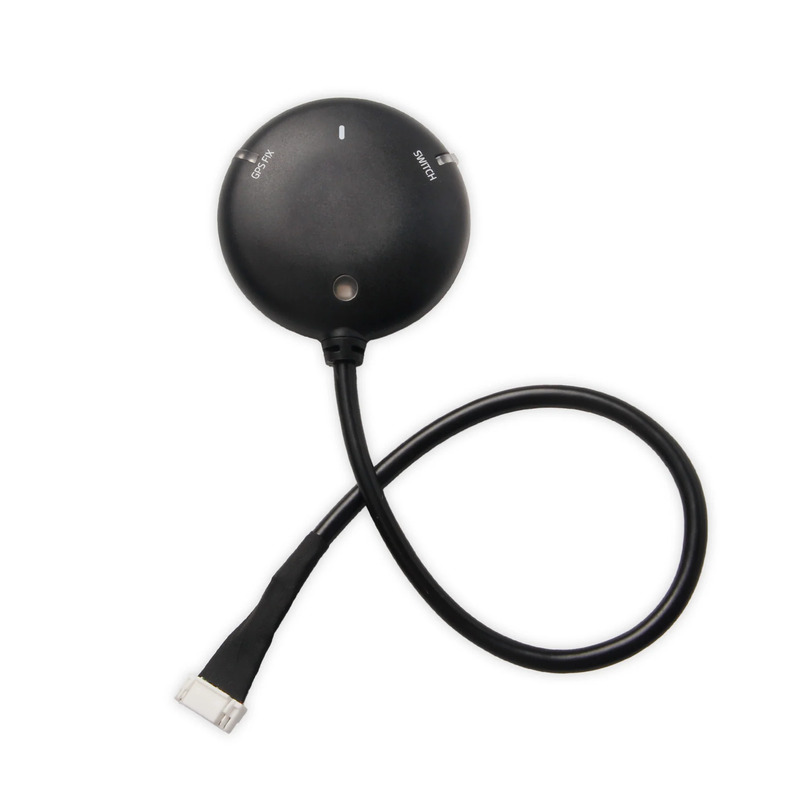

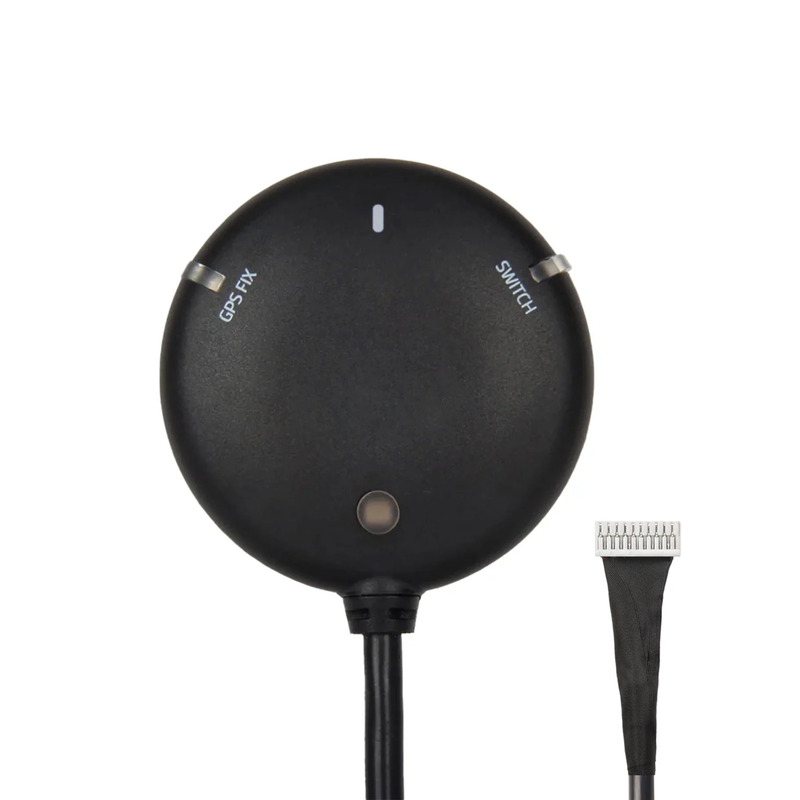

Модуль GPS M9N 10 pin Holybro

Описание:

GPS M9N использует мультисозвездие GNSS на базе u-blox M9N, одновременный GNSS-приемник, который может принимать и отслеживать несколько GNSS-систем. Благодаря многодиапазонной архитектуре RF-фронтенда, все четыре основные GNSS-созвездия, GPS, Galileo, GLONASS и BeiDou, могут приниматься одновременно.

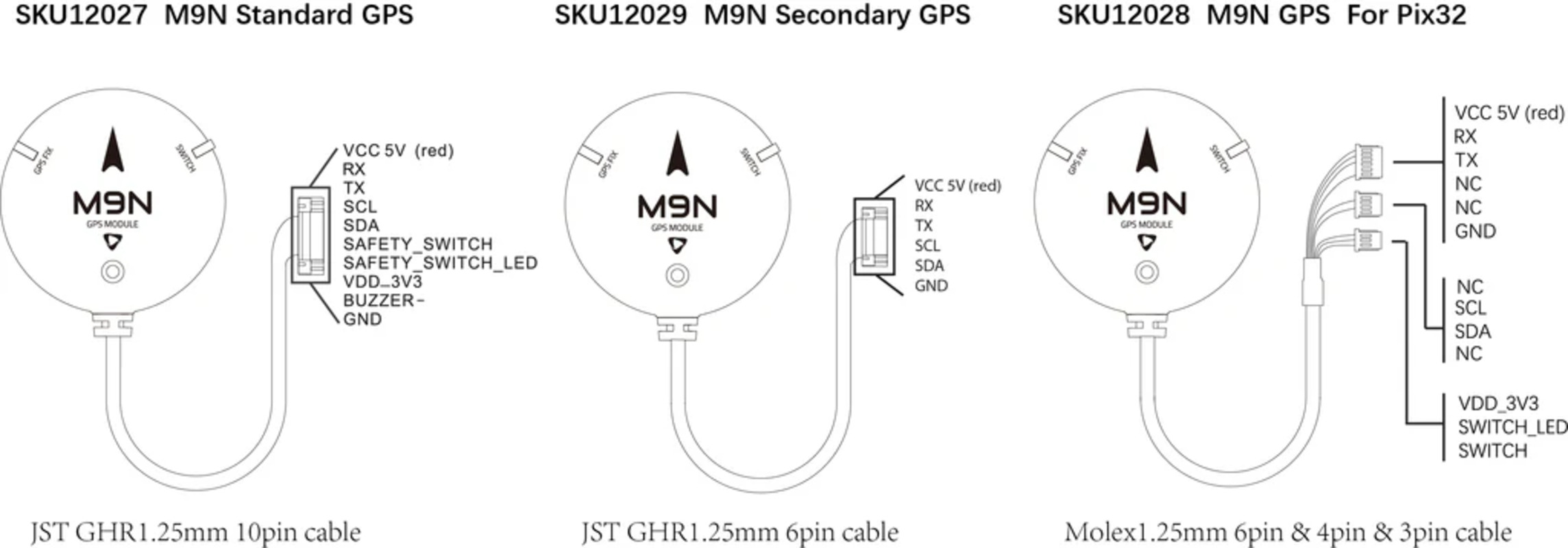

Он также оснащен компасом IST8310, трехцветным светодиодным индикатором, зуммером и предохранительным выключателем. Есть 3 различных варианта разъемов для разных целей. Этот модуль поставляется со скоростью передачи данных 115200 (ранее 38400).

Высокоэффективная патч-антенна размером 25 x 25 мм обеспечивает превосходную производительность, а всенаправленная диаграмма излучения антенны увеличивает гибкость установки устройства. Он оснащен активной схемой для керамической патч-антенны и аккумуляторной батареей для теплого запуска.

Особенности:

• GNSS-приемник Ublox M9N
• Точное позиционирование
• Быстрая скорость обновления навигации
• Компас IST8310
• Антенна с высоким коэффициентом усиления 25 x 25 x 4 мм
• Внутренний зуммер, предохранительный выключатель
• Чрезвычайно яркий RGB-светодиод пользовательского интерфейса

Технические характеристики:

• GNSS-приемник Ublox: M9N
• Количество одновременных GNSS:
  До 4 GNSS
  BeiDou
  Galileo
  GLONASS
  GPS
  QZSS
• Частотный диапазон:
  GPS L1
  Galileo E1
  GLONASS L1
  BeiDou B1
  SBAS L1
  QZSS L1
• Компас: IST8310
• Выходной протокол:
  UBX (U-blox)
  NMEA
• Точность: 1,5 м CEP
• Частота обновления навигации: До 25 Гц (4 одновременных GNSS)
• Система дополнения GNSS:
  EGNOS, GAGAN, MSAS и WAAS
  QZSS: L1S
• Скорость передачи данных по умолчанию: 115200
• Входное напряжение: 4.7-5.2В
• Тип разъема: JST-GH-10pin
• Антенна: Керамическая патч-антенна 25 x 25 x 4 мм
• Коэффициент усиления антенны: 1,5 дБи
• Коэффициент усиления антенны LNA: 22 дБ
• Потребление энергии: Менее 200 мА при 5 В
• Рабочая температура: -40~80 °C
• Длина кабеля: 27 см (кабель 42 см приобретается отдельно)

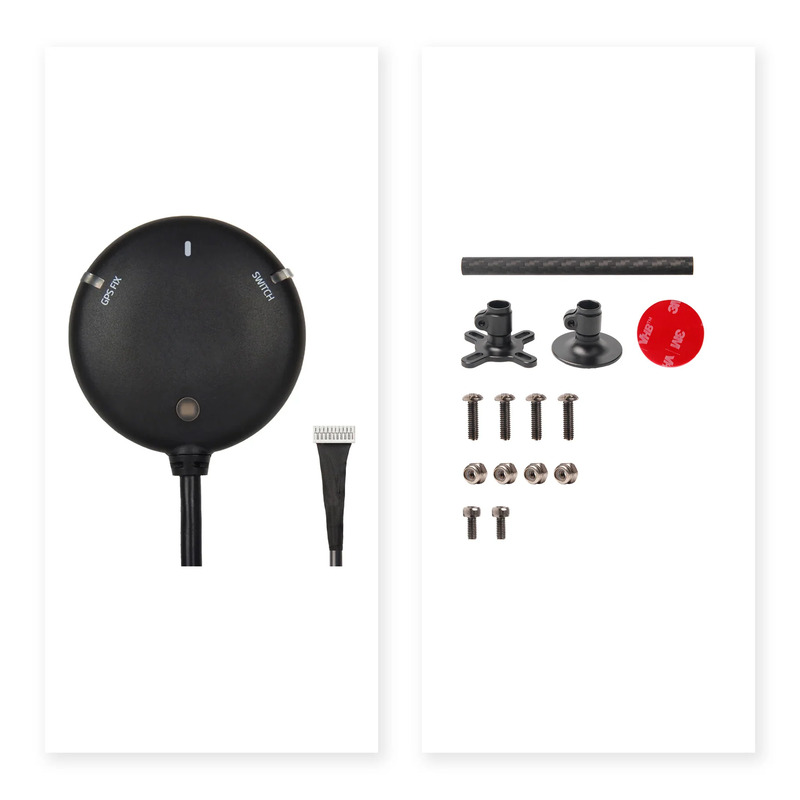

В комплект входит:

1 x GPS-модуль M9N

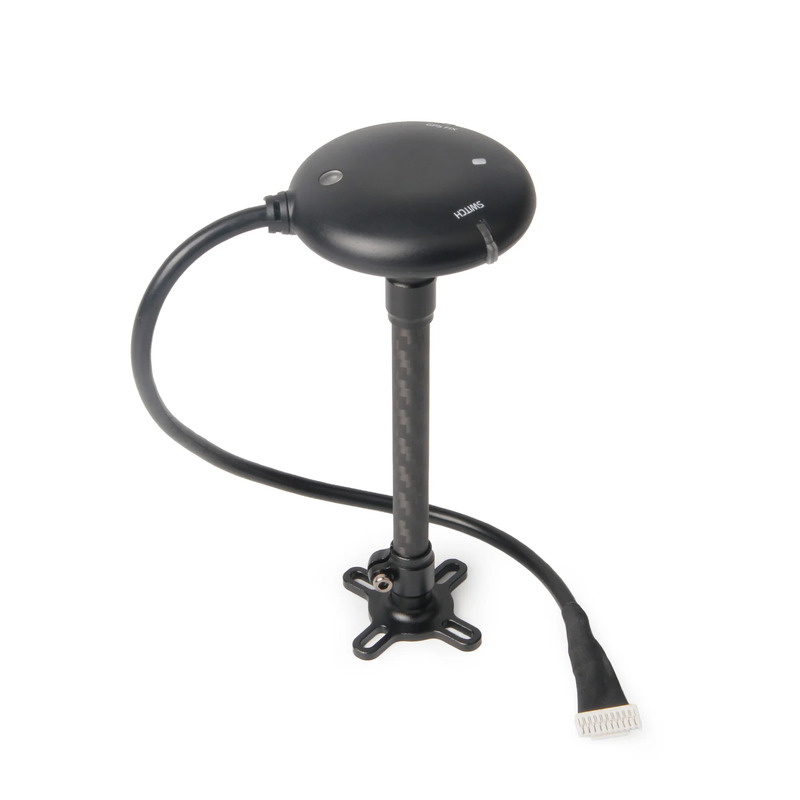

1 x Фиксированное крепление для GPS из углеродного волокна
