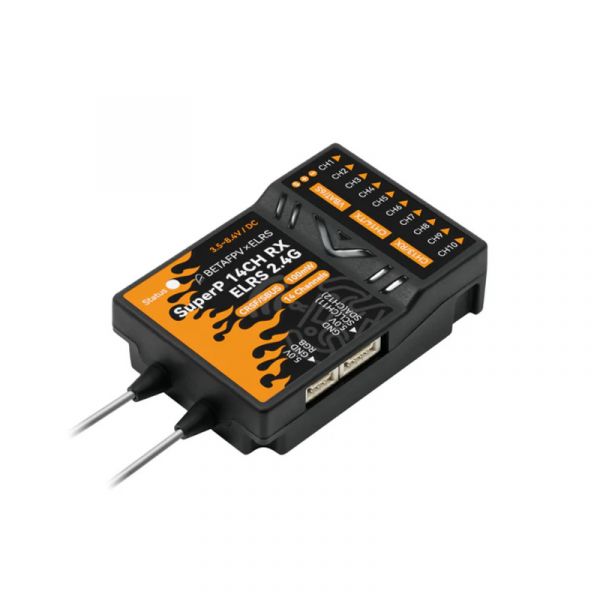

Приймач RX ELRS Diversity 100mW SuperP 14CH 2.4GHz BetaFPV

Перший на ринку! Приймач SuperP 14CH Diversity Receiver розроблений не тільки для польотів на великі відстані та аерофотозйомки, але й підходить для використання на літаках, вертольотах, радіокерованих автомобілях, човнах тощо. Він має генератор TCXO, дві антени, подвійні приймальні ланцюги та порти Plug-N-Play, а також додаткові функції, що підтримують 14 каналів для зовнішнього барометра, світлової стрічки RGB та інших зовнішніх датчиків, які зараз знаходяться в стадії розробки. Він пропонує версії 2.4 ГГц, 915 МГц і 868 МГц і чудово відповідає вимогам надійності для польотів на великі відстані, аерофотозйомки або трюків FPV у стилі фрістайл. За допомогою цього приймача користувачі можуть отримати більш стабільний і надійний досвід роботи з радіокерованими моделями.

Ключові особливості:

• Цей приймач, що має 14 каналів PWM, підходить для різних застосувань. Він може керувати до 14 сервоприводів, що дозволяє здійснювати більш складне і точне управління. Крім того, також підтримуються зовнішні датчики, такі як барометр, датчик струму тощо.
• Справжній приймач з двома повними ланцюгами радіочастотного приймача (двох SX1280/SX1281 або двох SX1276), заснований на останній офіційній версії ExprssLRS. Поставляється з прошивкою ExpressLRS V3.3.
• Вбудований TCXO (температурно-компенсований кварцовий генератор) використовується двома радіочастотними мікросхемами для надточного джерела тактової частоти. Він витримує екстремальні температури, не боячись спеки та холоду, безперервно видаючи точну частоту для польотів на великі відстані.

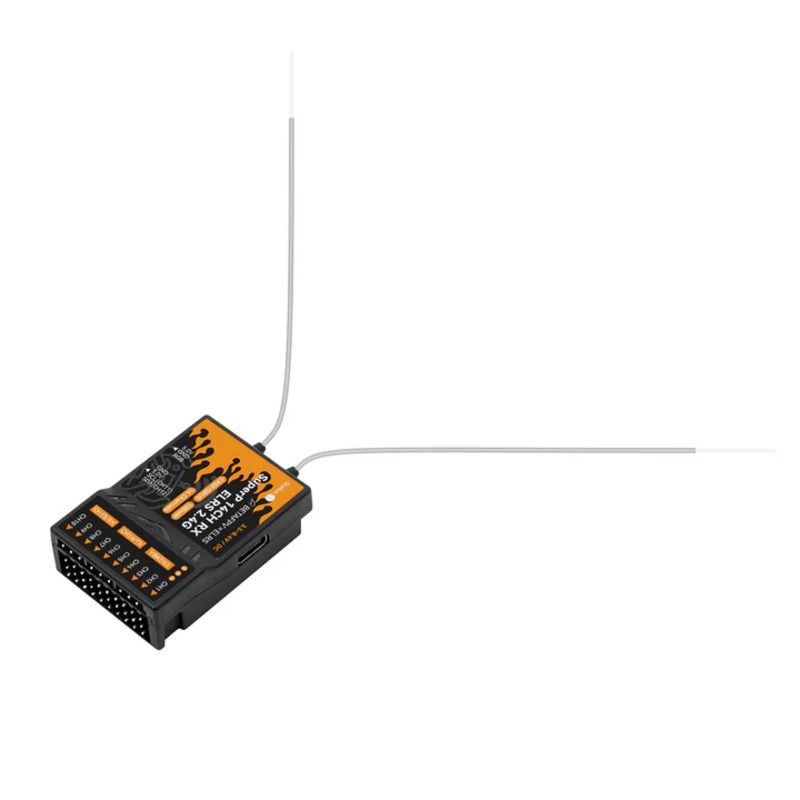

• Дві антени створюють всенаправлений сигнал для хорошої передачі сигналу. Рекомендується розміщувати антени окремо та вертикально, щоб отримати кращий сигнал.
• Завдяки підтримці функції failsafe він здатний захищати RC-моделі від виходу з-під контролю.

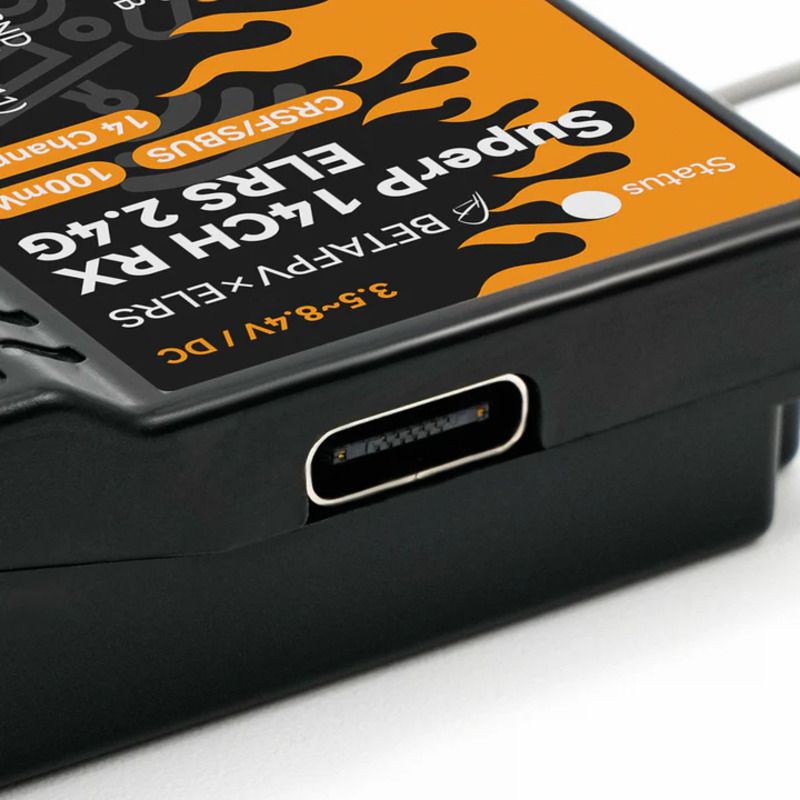

• Завдяки наявності USB-порту типу C пілотам зручно оновлювати прошивку. Дизайн «plug-and-play» робить його дуже простим і зручним у використанні.
• Радіосистема 900 МГц демонструє більшу дифракційну здатність завдяки нижчій частоті, тоді як системи 2,4 ГГц, як правило, є спрямованими і схильними до ослаблення сигналу, спричиненого будівлями, листям або вологою.

Швидке оновлення

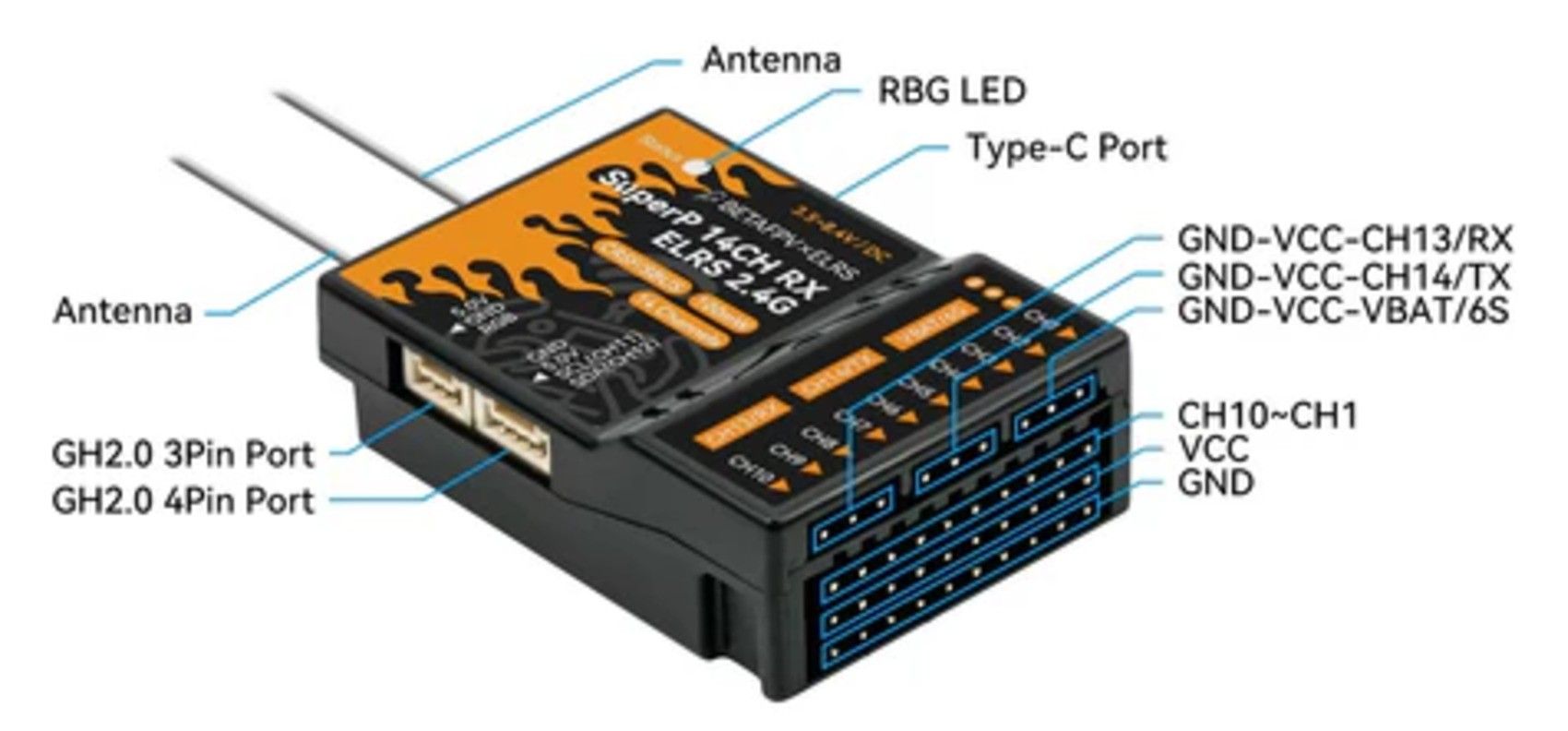

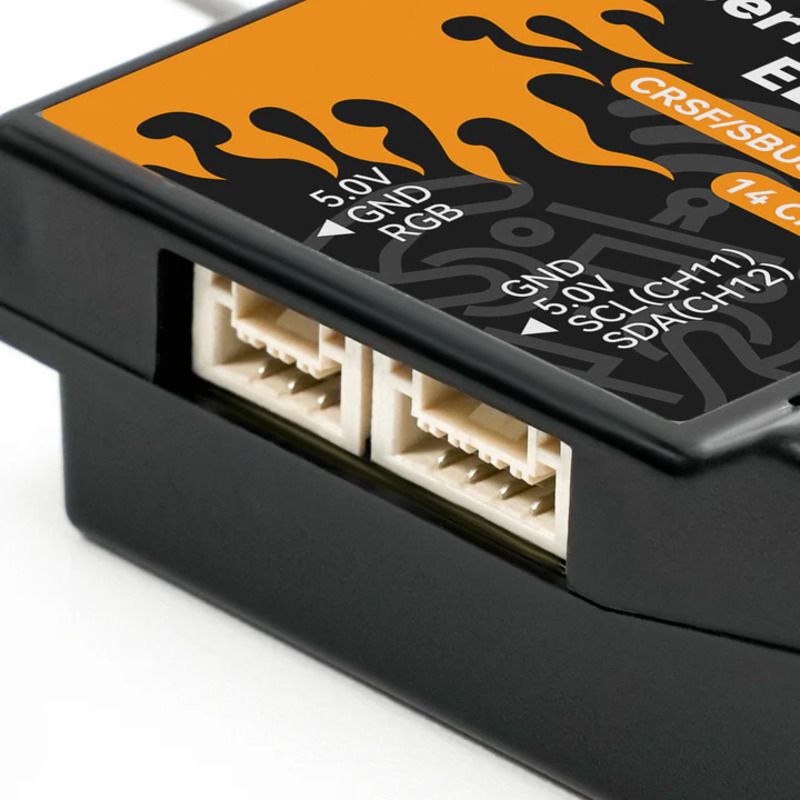

На основі приймача BETAFPV SuperD True Diversity і мікроприймача, приймач SuperP 14CH Diversity перейняв їхні найкращі характеристики. Наприклад, 14 каналів PWM, дві антени, подвійні ланцюги приймача, генератор TCXO тощо. Крім того, він має послідовний порт I2C для підключення додаткових зовнішніх датчиків, таких як барометр, а 3-контактний порт призначений для підключення RGB-смуги. Завдяки поєднанню всіх цих переваг SuperP RX забезпечує стабільність і надійність для користувачів.

Сумісні моделі

Протокол приймача ExpressLRS може широко використовуватися для більшої кількості моделей, таких як мультикоптери, літаки з фіксованим крилом, вертольоти, радіокеровані автомобілі, радіокеровані човни тощо. Дві антени та подвійні ланцюги приймача чудово відповідають вимогам для польотів на великі відстані та аерофотозйомки.

Для кращого сигналу рекомендується розміщувати антену окремо і вертикально, якнайдалі.

Дізнайтеся більше про TCXO

Приймач SuperP 14CH Diversity має вбудований TCXO (температурно-компенсований кварцовий генератор), який використовується двома RF-чіпами для надточного джерела тактової частоти. Справжній приймач Diversity, що включає два RF-чіпи та PA+LNA, під час роботи генерує велику кількість тепла. Завдяки високоякісному TCXO він може витримувати екстремальні температури, не боячись спеки та холоду, безперервно видаючи точну частоту для польотів на великі відстані. Натисніть, щоб дізнатися більше про TCXO.

Технічні характеристики:

• MCU: ESP32 Pico D4 + 2 x SX1280/SX1281 + 2 x AT2401C (2.4 ГГц)
• MCU: ESP32 Pico D4 + 2 x SX1276（915 МГц/868 МГц）
• Потужність телеметрії: 20 дБм/100 мВт (2.4 ГГц), 17 дБм/50 мВт (915 МГц/868 МГц)
• Діапазони частот: 2.4 ГГц ISM, 915 МГц FCC/868 МГц ЄС
• Номінальний струм: 180 мА при 5В (2.4 ГГц), 140 мА при 5В (915 МГц/868 МГц)

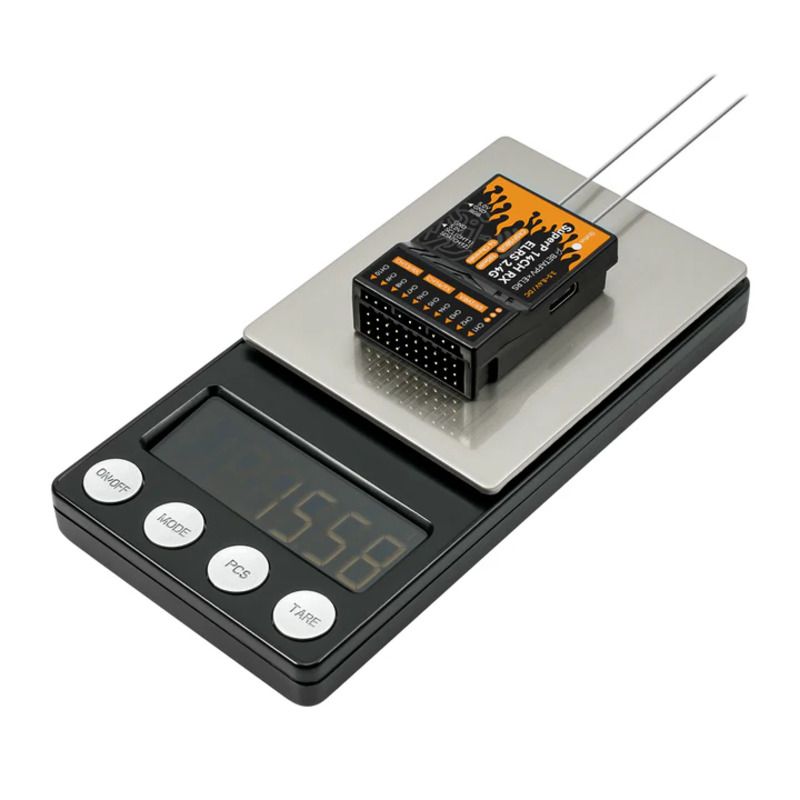

• Вага: 15,5 г (2.4 ГГц), 15,8 г (915 МГц/868 МГц)
• Версія прошивки за замовчуванням: ExpressLRS V3.3.0
• Протокол послідовного виводу: PWM, CRSF або SBUS
• Антена: 2 x IPEX MHF 1 антена

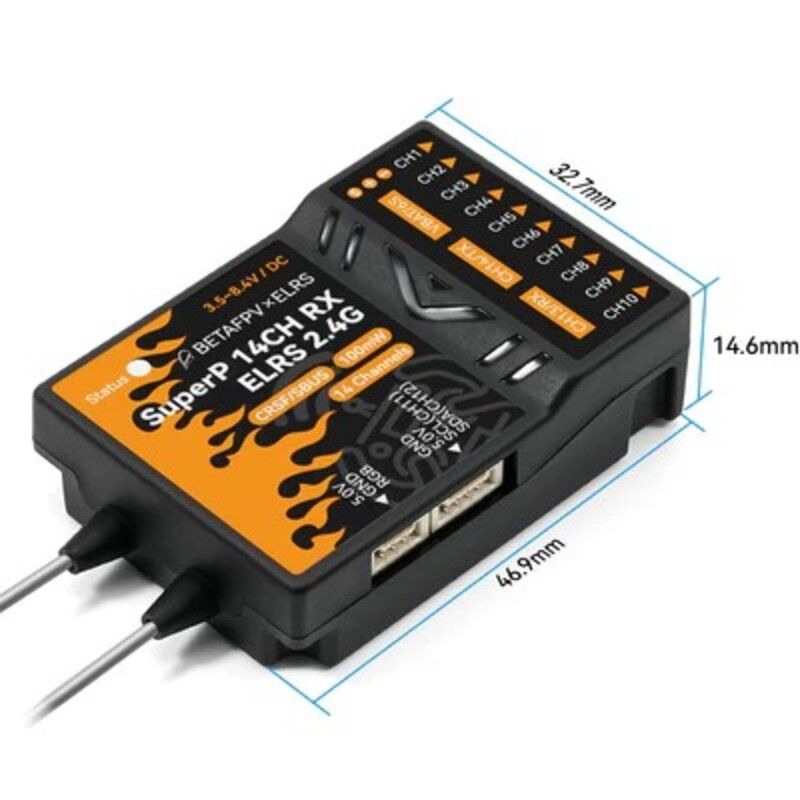

• Розмір: 46,9 мм x 32,7 мм x 14,6 мм
• Діапазон детектора напруги: 1 - 6S
• Вхідна напруга: 3,5В - 8,4В постійного струму

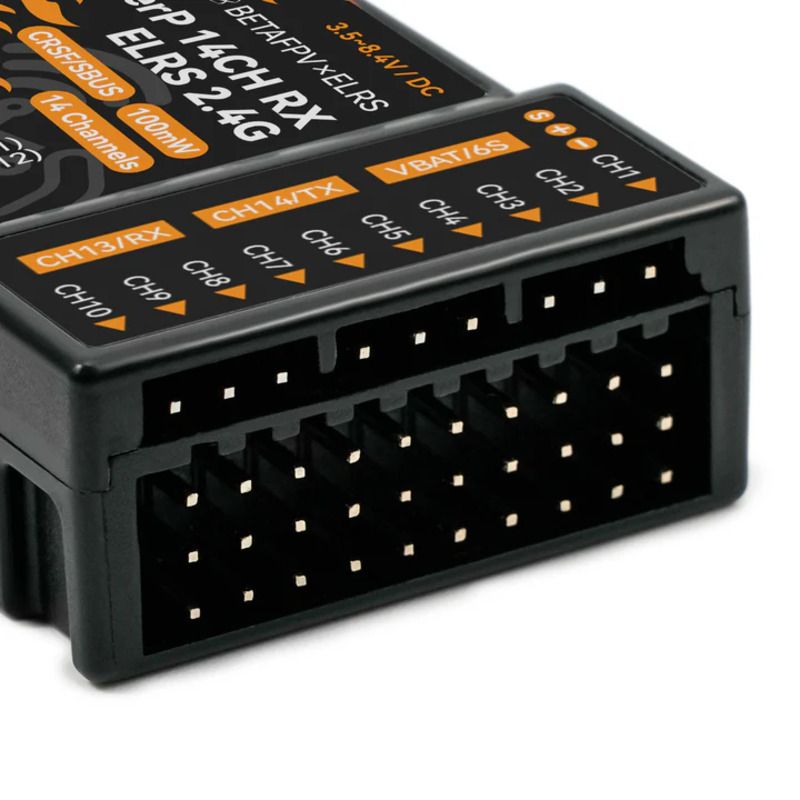

• Канал PWM: 14 каналів

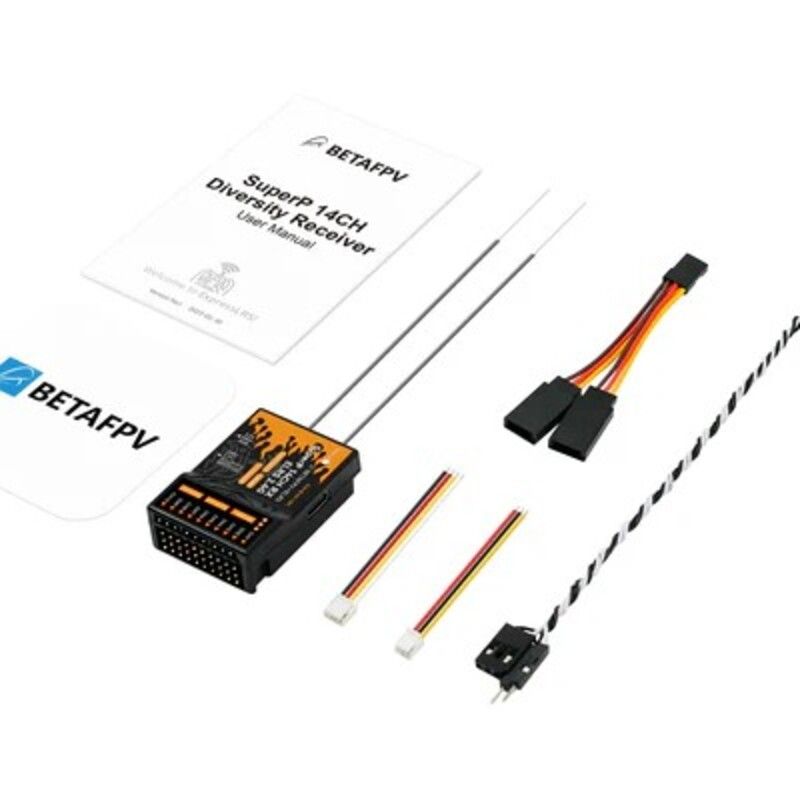

В комплект входить:

1 x SuperP 14CH Diversity Receiver (2.4 ГГц/915 МГц/868 МГц)
2 x 150-мм монопольна антена (2.4 ГГц)
2 x 150-мм дипольна антена T (915 МГц/868 МГц)
1 x 3-контактний кабель GH2.0
1 x 4-контактний кабель GH2.0
1 x Y-розгалужувальний кабель для сервоприводу
1 x Кабель для перевірки напруги
1 x Інструкція користувача
