Приймач RX ELRS 100 мВт SuperD Diversity 2.4GHz BetaFPV

Приймач BETAFPV SuperD ELRS - це перший приймач True Diversity, який використовує дві антени, подвійні приймальні ланцюги і технологію TCXO (термокомпенсований кварцовий генератор), завдяки чому досягається надточна частота і відмінна продуктивність в екстремальних температурних умовах. Він доступний у версіях 2,4 ГГц і 915 МГц і чудово відповідає вимогам надійності для польотів на великі відстані, аерофотозйомки або фрістайлу з FPV.

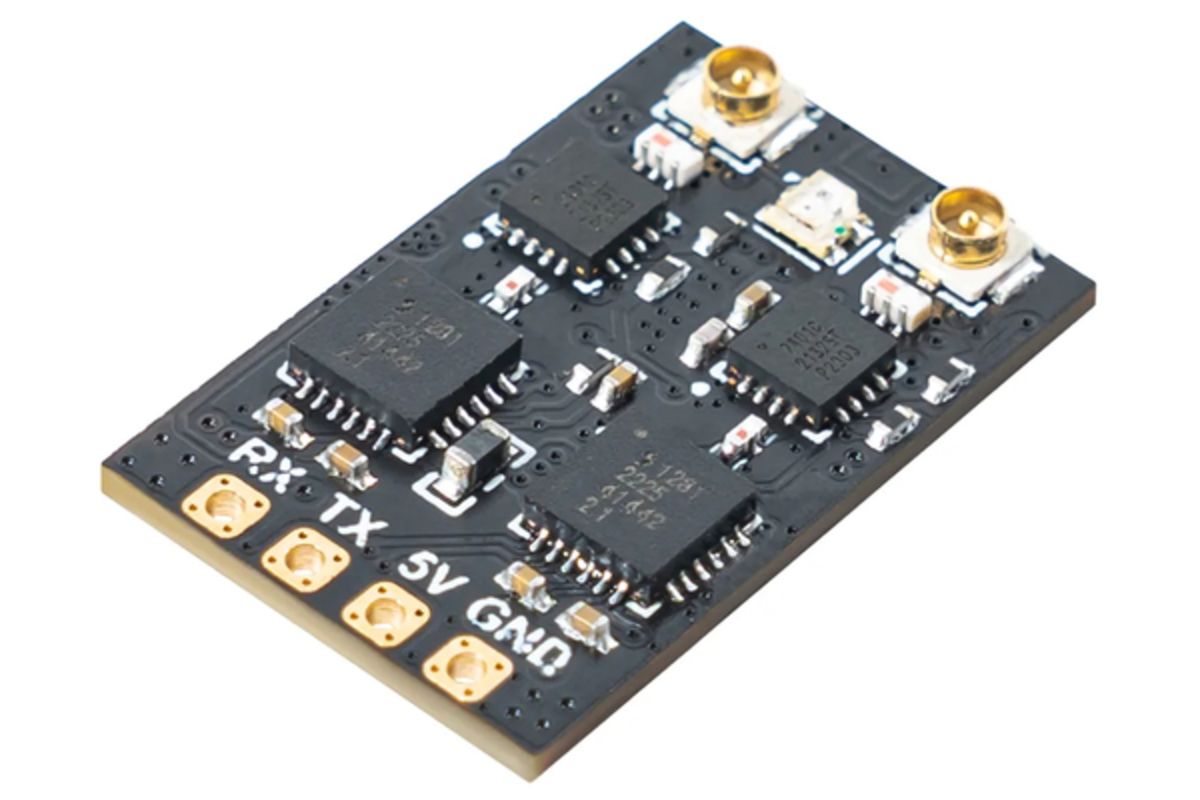

Диверсифікаційний приймач SuperD ELRS 2.4 ГГц має вбудований TCXO (термокомпенсований кварцовий генератор), який використовується двома радіочастотними мікросхемами для забезпечення надточного джерела тактового сигналу. Справжній дивергентний приймач, що включає два радіочастотні чипи і PA+LNA, генерує велику кількість тепла під час роботи. Завдяки високоякісному TCXO він може витримувати екстремальні температури, не боячись спеки та холоду, безперервно видаючи точну частоту для польотів на великі відстані.

Диверсифікаційний приймач SuperD ELRS 2.4 ГГц має подвійний радіочастотний ланцюг з двома антенами, що забезпечує більш тривалий і стабільний політ для FPV дронів і RC-літаків. Вибір відповідного приймача для керування квадрокоптером або іншими моделями RC дуже важливий. Приймачі BETAFPV ExpressLRS, включаючи ELRS Lite, Nano, Micro та новітній SuperD, чудово задовольняють вимоги пілотів для FPV польотів.

ExpressLRS використовує послідовний протокол Crossfire (протокол CRSF) для зв'язку між приймачем рознесення SuperD і платою польотного контролера. На прикладі польотного контролера, що використовує прошивку BetaFlight, давайте розглянемо його підключення та конфігурацію портів.

Щоб прив'язати приймач:

1. Увімкніть і вимкніть приймач 3 рази, щоразу роблячи паузу на 2 секунди, щоб увійти в режим прив'язки.
2. Коли індикатор почне двічі швидко блимати помаранчевим кольором, приймач перебуває в режимі прив'язки.
3. Увійдіть у режим зв'язування радіостанції або модуля передавача, щоб зв'язатися з приймачем. Якщо індикатор світиться постійно, це означає, що пристрій успішно зв'язано.

Особливості:

• Підходить для FPV-дронів, літаків та інших FPV-пристроїв
• Всеспрямована передача сигналу
• Новітня сумісність з ExpressLRS
• Чистий макет для легкої пайки
• Прошивка ExpressLRS V3.0.0
• Сценарії польотів на великі відстані
• Різноманітність частотних діапазонів

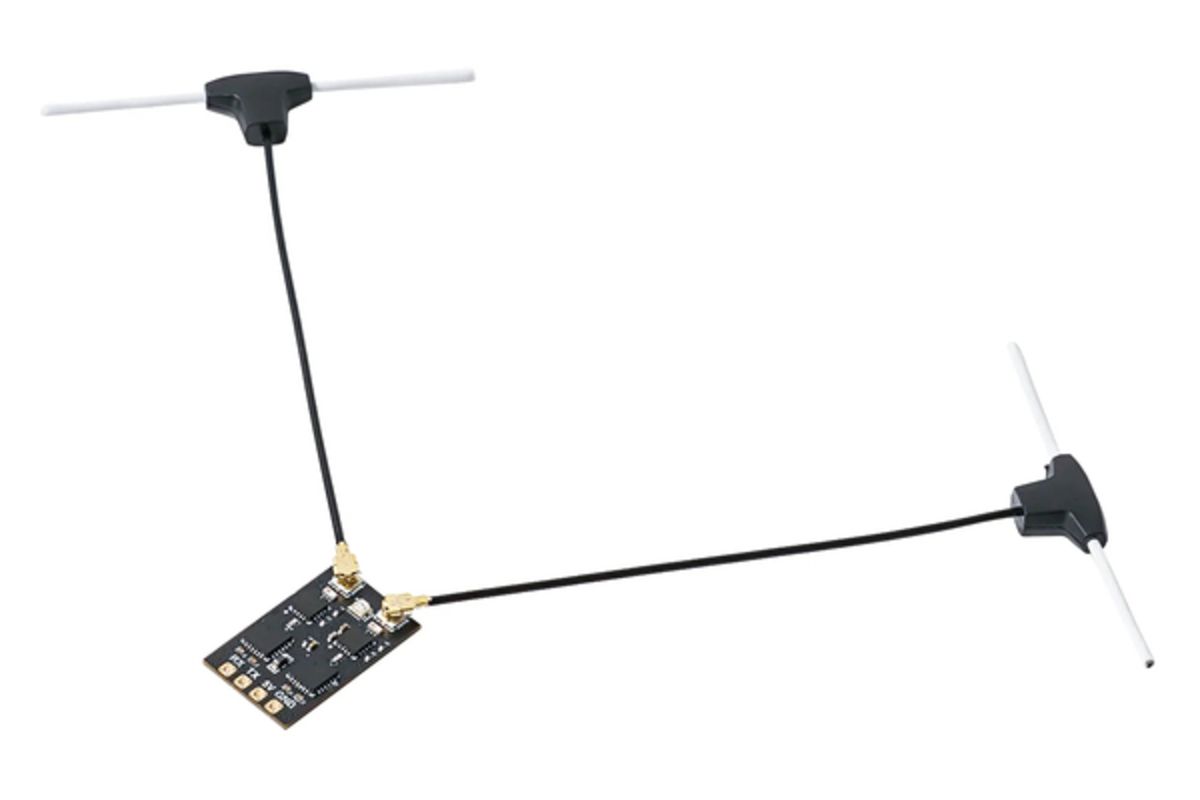

• Дві дипольні Т-образні антени
• Універсальне застосування
• Надлегка конструкція
• Легка вага
• Надійність

Технічні характеристики:

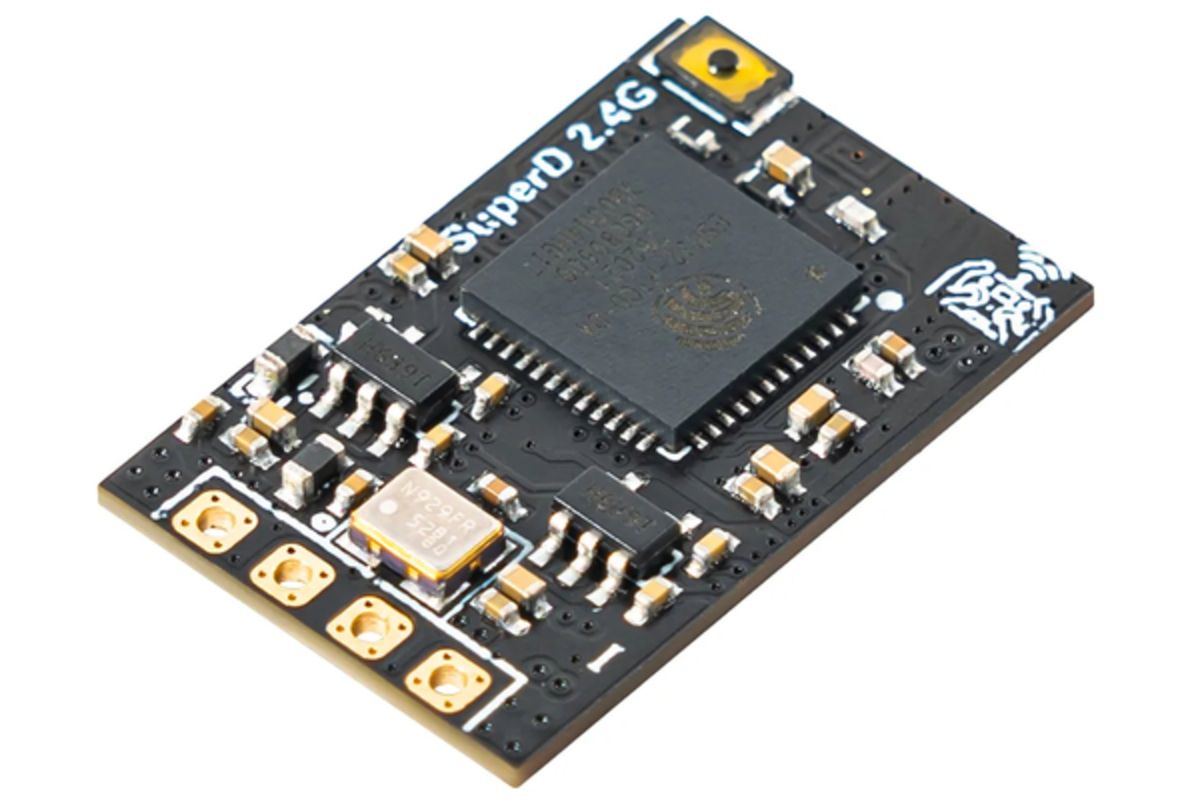

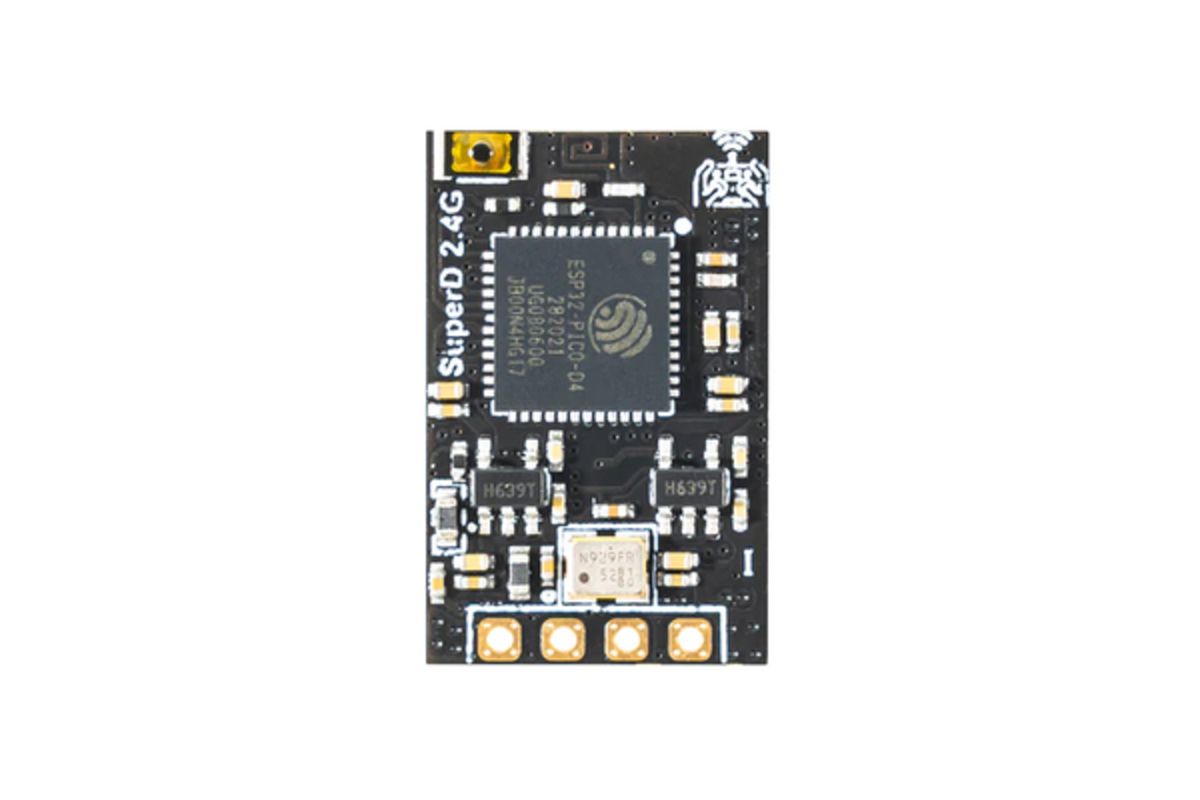

• MCU: ESP32 PICO D4, подвійний SX1280 (SX1281)
• Роз'єм для підключення антени: IPEX MHF 1/U.FL

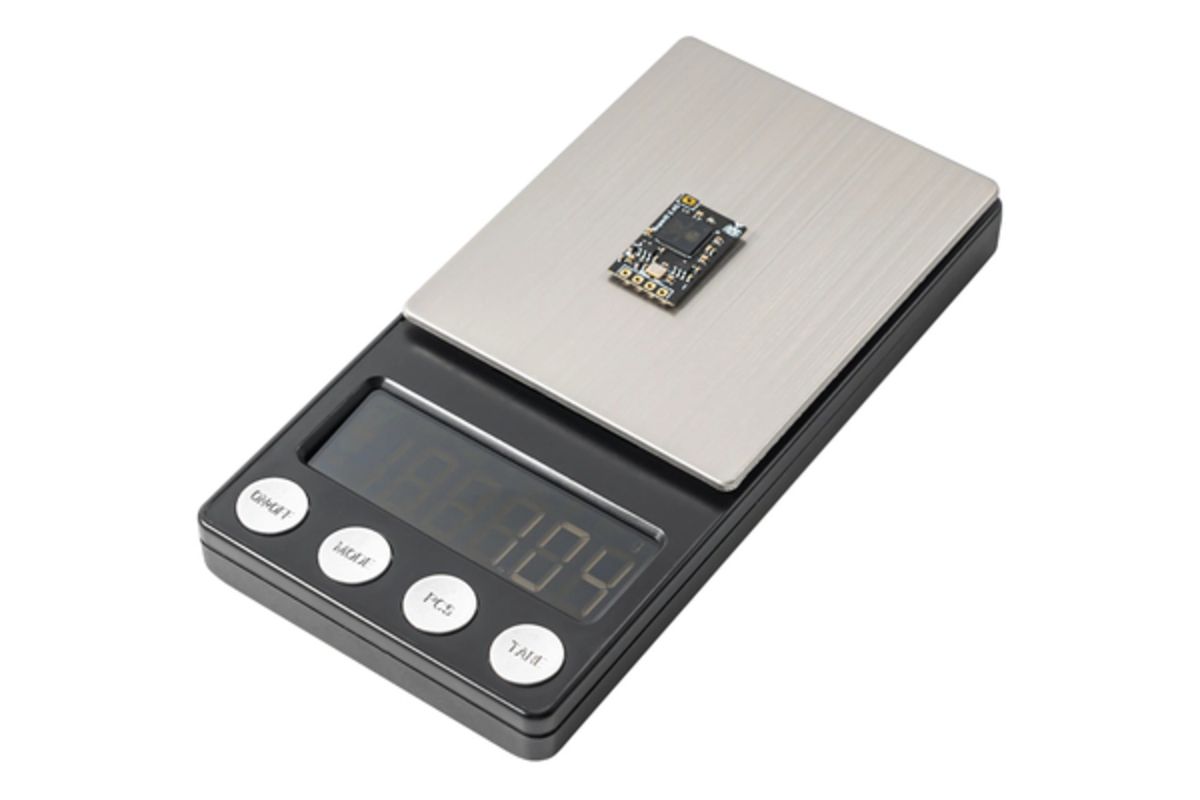

• Вага (без антени): 1.1 г
• Вхідна напруга: +5V DC @ «+»
• Радіочастота: 2.4 ГГц (ISM)
• Потужність телеметрії: 20 дБм
• Розмір друкованої плати: 22 мм х 14 мм
• Протокол приймача: CRSF

В комплект входить:

1 x BETAFPV SuperD ELRS 2.4 ГГц Diversity приймач
1 x Інструкція з експлуатації
2 x Термоусадочна трубка
1 x 4-контактний джгут проводів
2 x 2.4 ГГц Т-антена
1 x 4-контактний штекер
