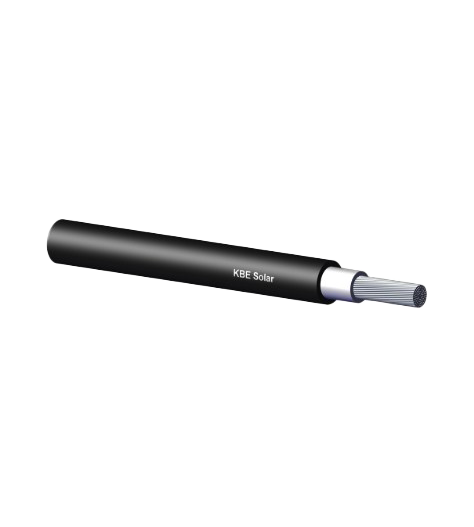

Комплектуючі Кабель для сонячних батарей KBE Solar DB+ 6,00 Q black (SW) verz EN 50618, IEC 62930, 2 PFG 1169/10.19 KBE Solar DB+ KBE
| Назва | KBE Solar DB+ | |||||||||||||||||||||
| Скорочене позначення конструктивного типу/умовне позначення | H1Z2Z2-K / 62930 IEC 131 / PV 1500-K | |||||||||||||||||||||
| Доступні перерізи | 4,0–10 мм² | |||||||||||||||||||||
| Стандарти/дозволи | DIN EN 50618; сертифікат TÜV Рейнська область № R60147048; IEC 62930 2 PfG 1169/10.19 | |||||||||||||||||||||
| Загальні дані | ||||||||||||||||||||||
| Провідник | Електричний мідний, оцинкований згідно зі стандартом IEC 60228, клас 5 | |||||||||||||||||||||
| Ізоляція | Спеціальна сітчата із поліолефіна | |||||||||||||||||||||
| Оболонка | Спеціальна сітчата із поліолефіна | |||||||||||||||||||||
| Друкований напис/малюнок | KBE SOLAR DB+ X,XX mm² EN 50618 H1Z2Z2-K 62930 IEC 131 HALOGEN FREE LOW SMOKE R60147048 MADE IN GERMANY CE | |||||||||||||||||||||
| Відстань між написами | ≤ 550 мм | |||||||||||||||||||||
| Колір оболонки | червоний, синій, чорний (застосування кольору з дуже високою світлостійкістю (BWS 8) згідно зі стандартом ISO 4892) | |||||||||||||||||||||
| Очікуваний строк служби | 25 років | |||||||||||||||||||||
| Електричні характеристики | ||||||||||||||||||||||
| Номінальна напруга | 1,0/1,0 кВзмін. Струму 1,5/1,5 кВпост. струм | |||||||||||||||||||||
| Максимально дозволена робоча напруга | 1,2/1,2 кВзмін. струм 1,8/1,8 кВпост. струм (провідник-провідник, провідник-земля) | |||||||||||||||||||||
| Допустиме навантаження по струму | згідно зі стандартом EN 50618, таблиця A-3 | |||||||||||||||||||||
| Опір провідника | EN 50395, розділ 5 згідно зі стандартом EN 50618, таблиця 2 | |||||||||||||||||||||
| Перевірка наявності напруги змін./пост. струму на комплектному провіднику | EN 50395, розділ 6 (6,5 кВ змін. струму або 15 кВ пост. струму; 5 хвилин) | |||||||||||||||||||||
| Поверхневий опір | EN 50395, розділ 11 | |||||||||||||||||||||
| Опір ізоляції | EN 50395, розділ 8.1 виконується при 20 °C та 90 °C у воді. Результати згідно зі стандартом EN 50618, таблиця 1 2 PfG 1169/10.19 проведено за температури 20 °C і 90 °C у воді Мінімальні результати за стандартом 2 PfG 1169/10.19: 1050 MΩ*км за температури 20 °C 1,05 MΩ*км за температури 90 °C | |||||||||||||||||||||
| Випробування напругою на прохід | EN 62230, додаток A | |||||||||||||||||||||
| Стійкість під час випробування постійною напругою | EN 50395, розділ 9 (10 днів, 85 °C у NaCl 3 %, 1,8 кВ пост. струму) | |||||||||||||||||||||
| Механічні характеристики | ||||||||||||||||||||||
| Номінальна напруга | 1,0/1,0 кВ змін. Струму 1,5/1,5 к Впост. струм | |||||||||||||||||||||
| Перевірка теплового розширення | EN 60811-2-1 (200 °C; 15 хв. під навантаженням; навантаження 20 Н/см²) | |||||||||||||||||||||
| Радіус згинання | ≥ 4 x зовнішній переріз | |||||||||||||||||||||
| Перевірка динамічного проникнення | згідно зі стандартом EN 50618, додаток D | |||||||||||||||||||||
| Термічні характеристики | ||||||||||||||||||||||
| Температура оточуючого середовищі під час експлуатації | від −40 °C до +90 °C | |||||||||||||||||||||
| Найнижча допустима температура оточуючого середовища для прокладання | −25 °C | |||||||||||||||||||||
| Найнижча допустима температура оточуючого середовища | −40 °C | |||||||||||||||||||||
| Найвища температура на провіднику | 120 °C, на основі стандарту EN 60216-1 (20 000 г; залишкове розтяжіння 50 %) | |||||||||||||||||||||
| Температура під час короткого замикання | +250 °C (на провіднику макс. 5 сек) | |||||||||||||||||||||
| Перевірка нагріванням у вологому середовищі | EN 60068-2-78 (1000 г при 90 °C та вологості повітря 85 %) | |||||||||||||||||||||
| Перевірка усадки | EN 60811-503 (120 °C, 1 г, усадка < 2,0 %) | |||||||||||||||||||||
| Перевірка на згинання у холодному стані | EN 60811-504 (−40 °C, підготування: 16 г) | |||||||||||||||||||||
| Перевірка на розтяжіння у холодному стані | DIN EN 60811-505 (−40 ± 2 °C, підготування: 16 г) | |||||||||||||||||||||
| Перевірка на розтріскування при різкому охолодженні | EN 60811-506 та EN 50618, додаток C (−40 °C; маса падаючого вантажу 1000 г) | |||||||||||||||||||||
| Вимоги щодо безпеки | ||||||||||||||||||||||
| Постанова про приймання будівельних об‘єктів (BauPVO) | Клас Dca відповідно до стандарту EN 50575:2014 | |||||||||||||||||||||
| Стійкість проти кислот та лугів | EN 60811-404 7 днів; 23 °C (N-щавелева кислота; N-розчин їдкого натру) | |||||||||||||||||||||
| Перевірка озоностійкості комплектного провідника | EN 50396, розділ 8.1.3, спосіб B | |||||||||||||||||||||
| Випробування на атмосферостійкість/випробування на стійкість до УФ випромінювання на оболонці | відповідає стандарту EN 50618, Додатку E до стандарту EN 50289-4-17, Методика A (720 год.; 60 °C ± 3 °C; вологість повітря 50 ± 5 %) відповідає стандарту 2 PfG 1169/10.19 випробування тривало 2000 год., що значно перевищує 720 год за стандартом EN 50618 | |||||||||||||||||||||
| Перевірка вертикального розповсюдження полум’я на комплектному провіднику | EN 60332-1-2 | |||||||||||||||||||||
| Виділення диму на комплектному провіднику | EN 61034-2 (світлопроникність > 70 %) | |||||||||||||||||||||
| Перевірка на відсутність галогенів / виявлення галогенів — елементарна перевірка | EN 50525-1, додаток B | |||||||||||||||||||||
| Додаткові внутрішні перевірки компанії KBE | ||||||||||||||||||||||
| Можливість прокладання у землі | Внутрішня перевірка компанії KBE згідно зі стандартом UL 854: – Розділ 23: Випробування на ударну стійкість – Розділ 24: Перевірка стійкості до роздавлювання | |||||||||||||||||||||
| Довготривалий опір ізоляції у воді | Випробування в компанії KBE згідно зі стандартом UL 44, розділ 5.4 та стандартом UL 2556, розділ 6.4: 90 °C ± 5 °C; 2000 В (пост. струму) ≥ 3 ГΩ×м через 12 тижнів, Результат випробування в компанії KBE: > 50 ГΩ×м через 12 тижнів | |||||||||||||||||||||
| Віднесення до категорії AD8 | випробувано за зразком стандарту EN 50525-21 — Додаток E: – випробування напругою 1 кВ AC у воді, за температури 50 °C тривалістю понад 100 днів безперервно – просочування води в оболонку після 100 днів витримування у воді за температури 50 °C < 40 % – опір ізоляції щонайменше 1011 Ω∙см | |||||||||||||||||||||
| Довготривалий опір ізоляції у повітрі | Випробування в компанії KBE згідно зі стандартом UL 44, розділ 5.5 та стандартом UL 2556, розділ 6.4: 120 °C; 2000 В (пост. струму) ≥ 50 ГΩ×м через 12 тижнів | |||||||||||||||||||||
| Макс. допустима робоча напруга з виробом марки KBE | 2,0/ 2,0 кВ пост. струм | |||||||||||||||||||||
| Діелектрична стійкість | 12 кВ 60 хв Порівняння з вимогами стандарту EN 50618: 6,5 кВ; 5 хв | |||||||||||||||||||||
| Стійкість проти солоної води | Зберігання при 23 °C впродовж 7 днів у насиченому соляному розчині Зміна міцності на розривання < 5 % | |||||||||||||||||||||
| Стійкість до аміаку | 7 днів за температури 23 °C у насиченій аміачній атмосфері (внутрішнє випробування) | |||||||||||||||||||||
| Електрична ємність та відносна діелектрична константа | Випробування в компанії KBE згідно зі стандартом UL 44, розділ 5.6 та стандартом UL 2556, розділ 6.5: температура води 90 °C ± 5 °C; занурення на 14 днів Відносна діелектрична проникність через 1 день занурення ≤ 6 % Ємність через 14 днів занурення ≤ 10 % Різниця ємності з 7 до 14 дня ≤ 4 % | |||||||||||||||||||||
| Директиви й сертифікати | EN 50618, IEC 62930, 2 PfG 1169/10.19 сертифікат TÜV Рейнська область № R60147048 директива RoHS 2011/
| |||||||||||||||||||||
-
