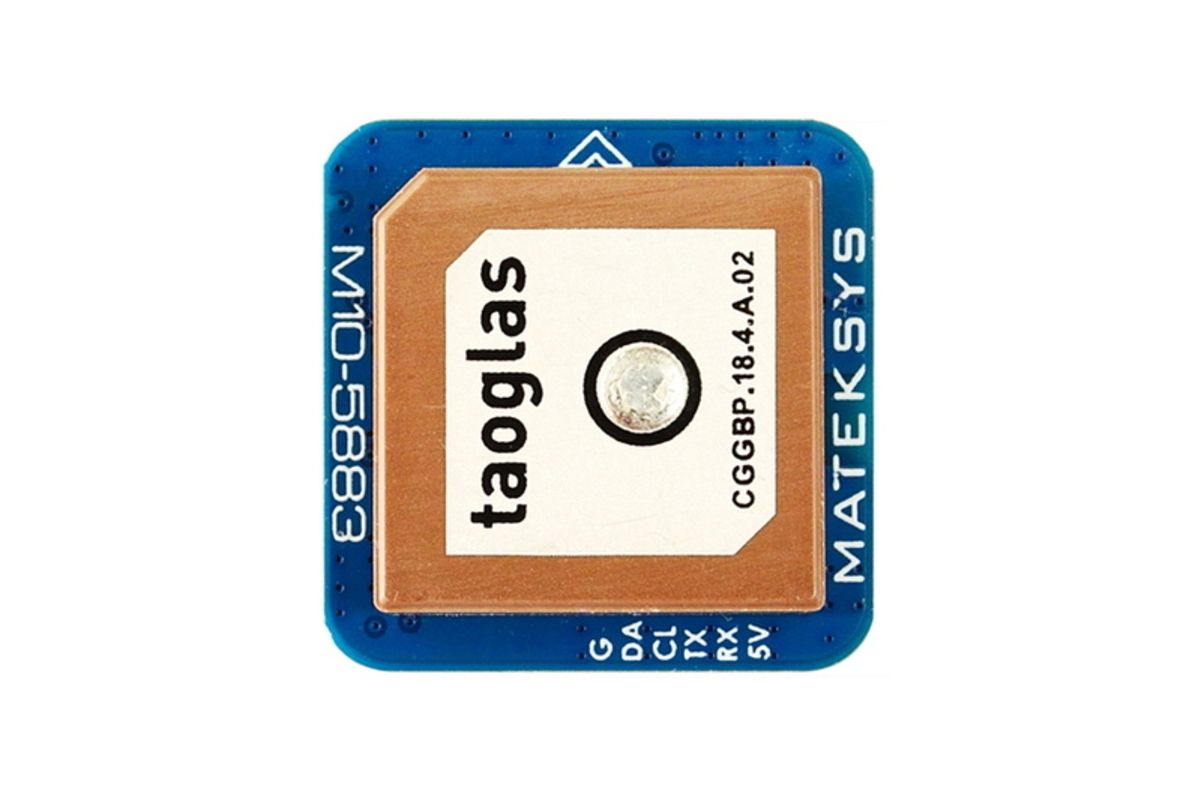

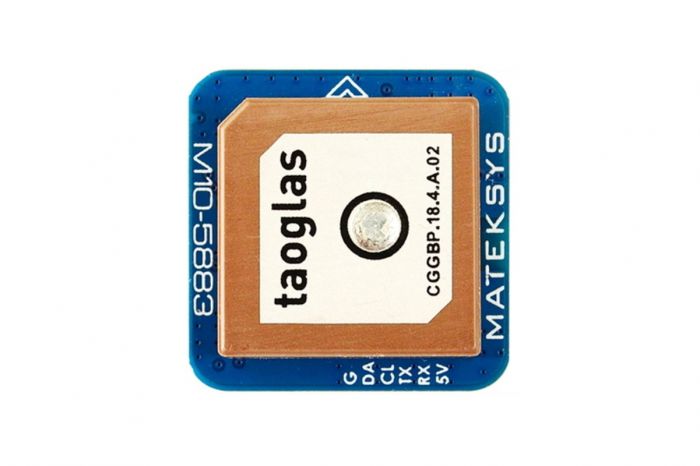

GPS модуль з компасом M10Q-5883 Matek

GNSS & COMPASS M10-5883

M10-5883 використовує GNSS на базі u-blox MAX-M10S.
MAX-M10S підтримує одночасний прийом чотирьох GNSS (GPS, ГЛОНАСС, Galileo та BeiDou). Велика кількість видимих супутників дозволяє приймачу вибирати найкращі сигнали. Це максимізує точність визначення місцезнаходження, особливо в складних умовах. Технологія u-blox Super-S (Super-Signal) забезпечує високу радіочастотну чутливість і може підвищити динамічну точність визначення місцезнаходження з невеликими антенами або в умовах відсутності прямої видимості. Для забезпечення максимальної чутливості в пасивних конструкціях антен модуль MAX-M10S інтегрує в радіочастотному тракті LNA з наступним SAW-фільтром.

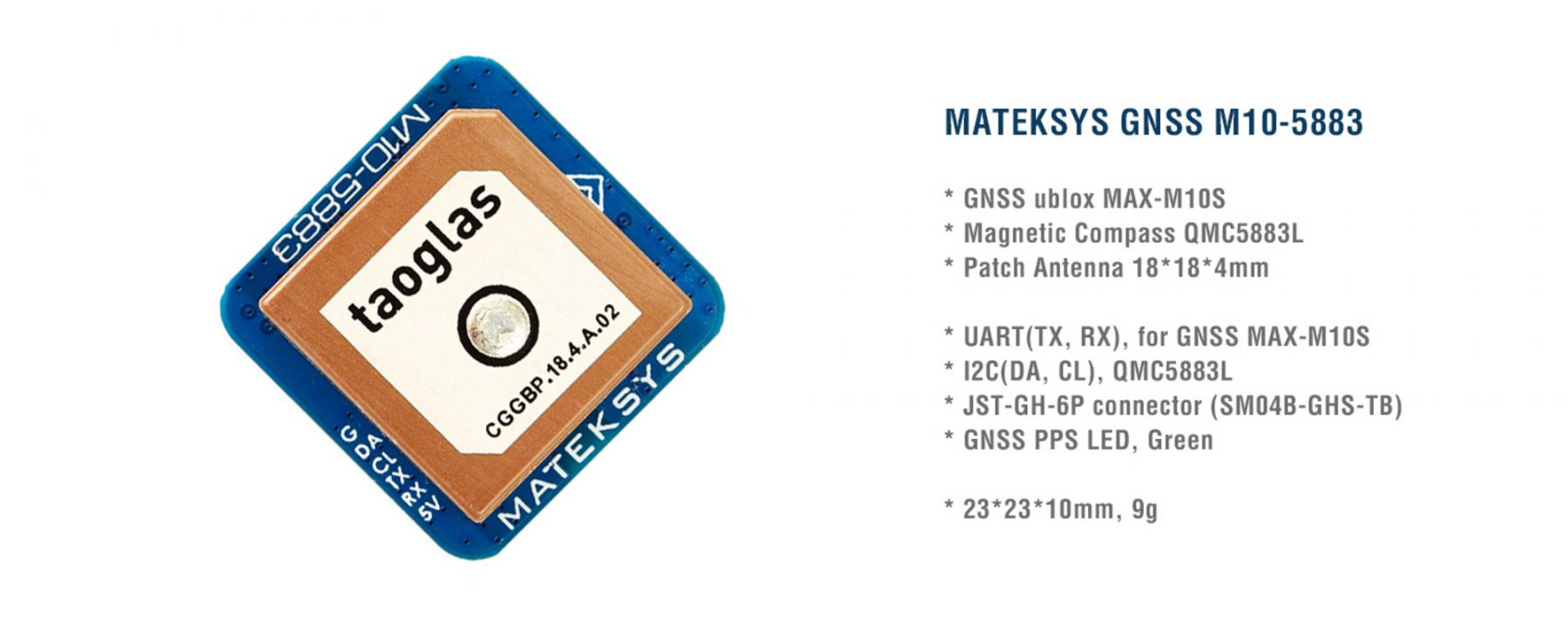

Специфікація:

• GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo і BeiDou)
• Магнітний компас QMC5883L
• Патч-антена 18 x 18 x 4мм
• Діапазон вхідної напруги: 4-9В (5В колодка/контакт)
• Споживана потужність: 13 мА
• Швидкість передачі даних UART: 9600 за замовчуванням
• Робочі температури: -20 - 80 °C
• Інтерфейс UART (TX, RX) для GNSS MAX-M10S
  I2C(DA, CL) інтерфейс для Compass QMC5883L
• Роз'єм JST-GH-6P (SM06B-GHS-TB)
• GNSS PPS світлодіод, зелений. (Горить постійно після увімкнення M10-5883, блимає (1 Гц), коли GNSS отримує 3D-фіксацію)

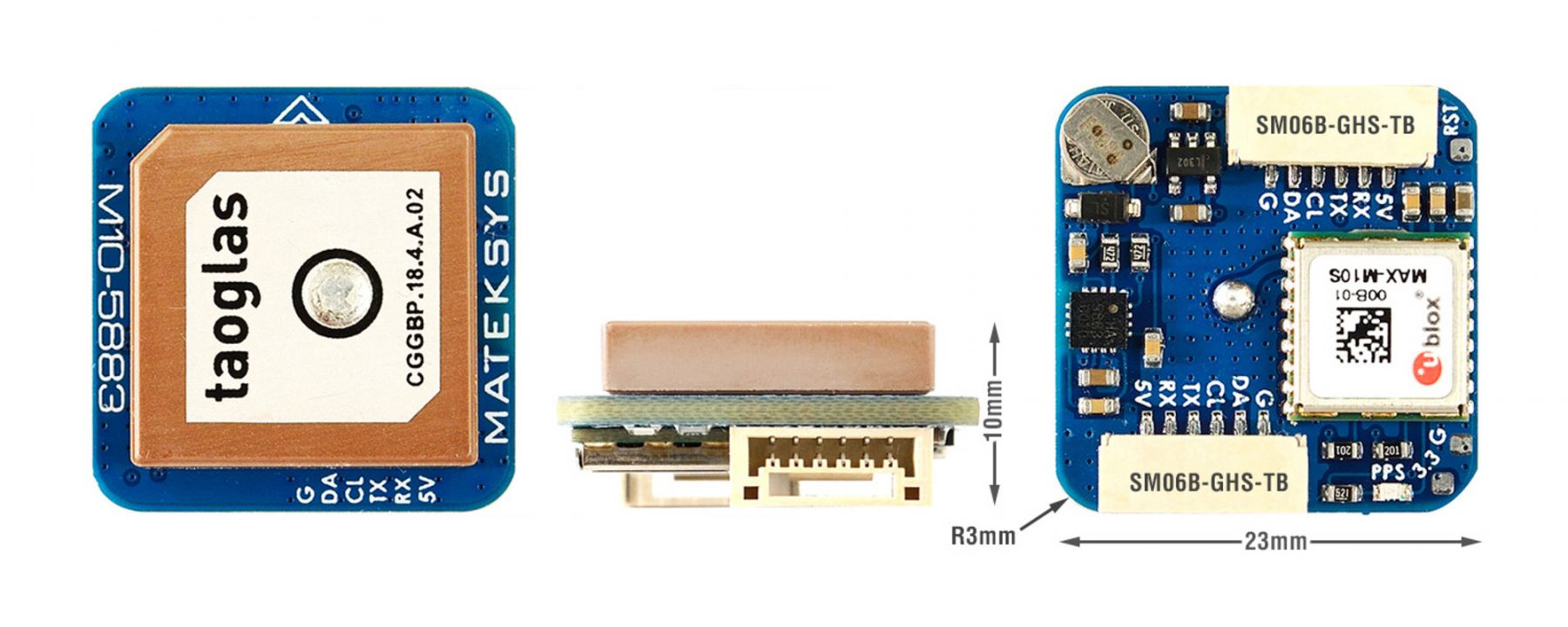

• Габарити: 23 x 23 x 10 мм
• Вага: 9 г

В комплекті:

1 x GNSS & COMPASS M10-5883
1 x JST-GH-6P до JST-GH-6P 20-сантиметровий силіконовий дріт
