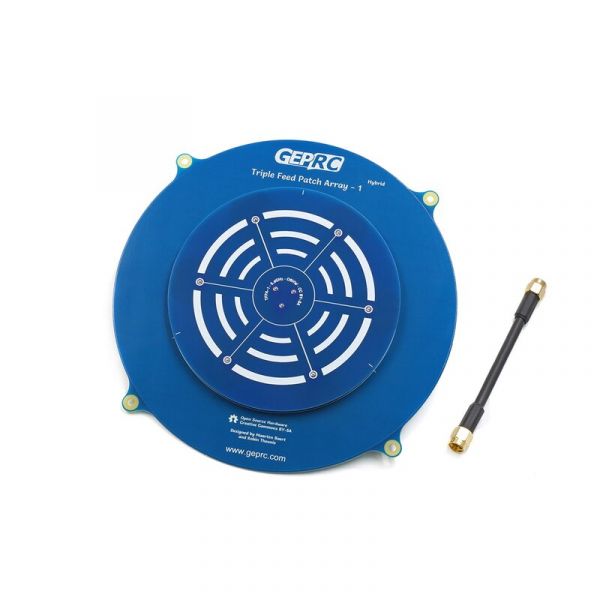

Антена патч 5.8G 14DBI 150 мм Triple Feed Patch Array 1 GEPRC
Артикул:
Triple Feed Patch Array 1
Виникли питання? Консультуємо за телефоном:
(073) 353-30-42
-
Нова поштаДоставка здійснюється за тарифами Нової Пошти
-
Адресна доставкаДоставка здійснюється за тарифами Нової Пошти
-
Самовивізм. Київ, понеділок-п'ятниця з 10:00-18:00
-
Оплата карткою: Visa/MasterCardОплата через банківські картки платіжних систем VISA і MasterCard. Також доступні методи платежу: Apple pay та Google pay.
-
Оплата при отриманніОплата проводиться післяплатою після отримання товару.
Згідно закону про захист прав споживачів. Додаткову інформацію можна отримати на сторінці
"Обмін та повернення"
Інформація
Антена Triple Feed Patch Array - це спрямована циркулярно поляризована антена, створена на основі оригінальної антени Triple Feed Patch. Вона використовує масив із семи з'єднаних між собою діаграм спрямованості, що забезпечує значно вищий коефіцієнт підсилення.
Особливості:
- Хороша ефективність випромінювання. Більшість патчів на основі FR4 є дуже ефективними, оскільки FR4 має великі втрати на частоті 5,8 ГГц. Крім того, більшість антенних решіток мають більші втрати в мережі живлення. У конструкції використовуються з'єднувальні патчі, щоб спростити мережу живлення і зменшити ці втрати.
- Дуже хороше осьове співвідношення, не тільки прямо перпендикулярне до діаграми спрямованості, але й ексцентричне.
- Високий коефіцієнт підсилення, але не вище теоретичного для масиву з 7 елементів.
- Дуже низькі бічні пелюстки, майже вся енергія концентрується на головній пелюстці.
- Підтримує як LHCP, так і RHCP
Характеристики:
- Частота: 5.8GHz
- Смуга пропускання: 660 МГц (5.47 – 6.13 ГГц)
- Відповідність: S11 менше -30 дБ, VSWR менше 1,065
- Осьове відношення: 1.05 (0.38 дБ)
- Посилення: 14.4 дБі
- Ширина променя (половина потужності): 30 градусів
- Ефективність випромінювання: 75%
- Розмір: 150х18 мм
- Роз'єм: SMA
- Вага: 64 г (без ніжки)
В комплект входить:
1 x Потрійна патч-антена
1 х кабель-перехідник (SMA або RP-SMA)
Характеристики
-
Вид антени:Панельна
-
Коефіціент підсилення:14 dBi
-
Поляризація:-----
-
Діапазон частот антени:5,8 ГГц
-
Довжина фідера, мм:-----
-
Роз'єм:SMA Plug
