Модуль GPS для дрона Matek Systems GNSS Compass M9N-5883

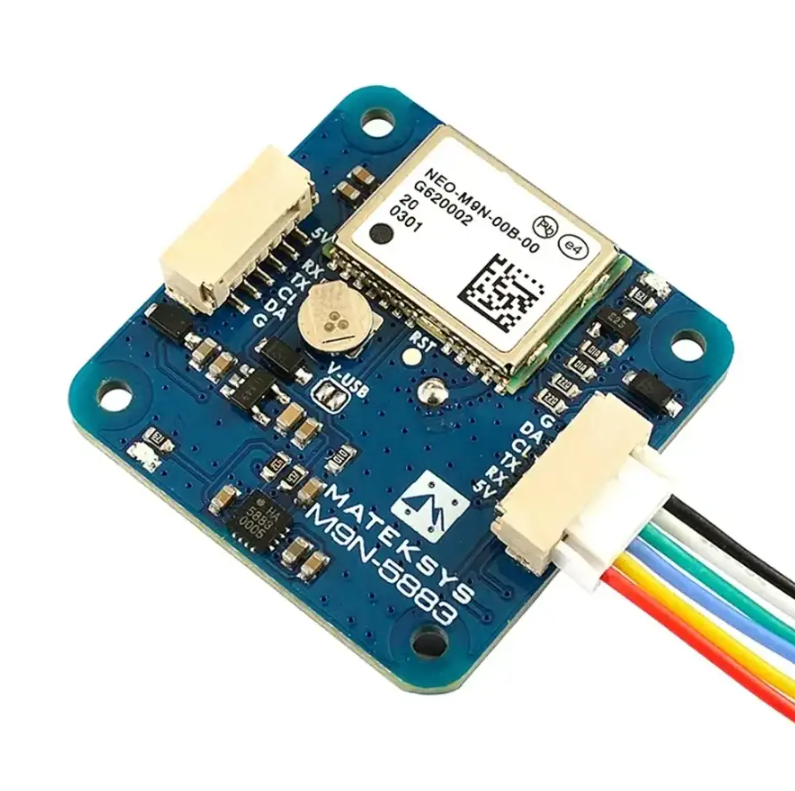

Matek M9N-5883 - це високоточний GPS/GNSS-модуль, створений для дронів, літаків, FPV-систем та БПЛА. В основі — сучасний u-blox NEO-M9N , що підтримує одночасне відстеження GPS, Galileo, GLONASS, BeiDou , що забезпечує надвисоку точність позиціонування навіть у складних умовах.
Модуль має вбудований компас QMC5883L , який дозволяє стабільно визначати курс польоту, а також інтерфейси UART та I2C для легкого під'єднання до автопілотів (INAV, ArduPilot, Betaflight).

Технічні характеристики:

• GNSS-приймач: u-blox NEO-M9N
• Підтримка систем: GPS, Galileo, GLONASS, BeiDou
• Компас: QMC5883L
• Антена: патч-антена Cirocomm PA025AZ0009 (25×25×4 мм)
• Напруга живлення: 4.0–5.5 В
• Споживання струму: 50 мА
• Швидкість UART: 38400 бод
• Інтерфейс: UART (TX/RX) для GNSS, I2C (DA/CL) для компаса
• Роз'єм: JST-GH-6P
• Світлодіод 3.3V Power: червоний (живлення)
• Світлодіод GNSS PPS: зелений (блимає при 3D-фіксації)
• Робоча температура: -20 ° C ... +80 ° C

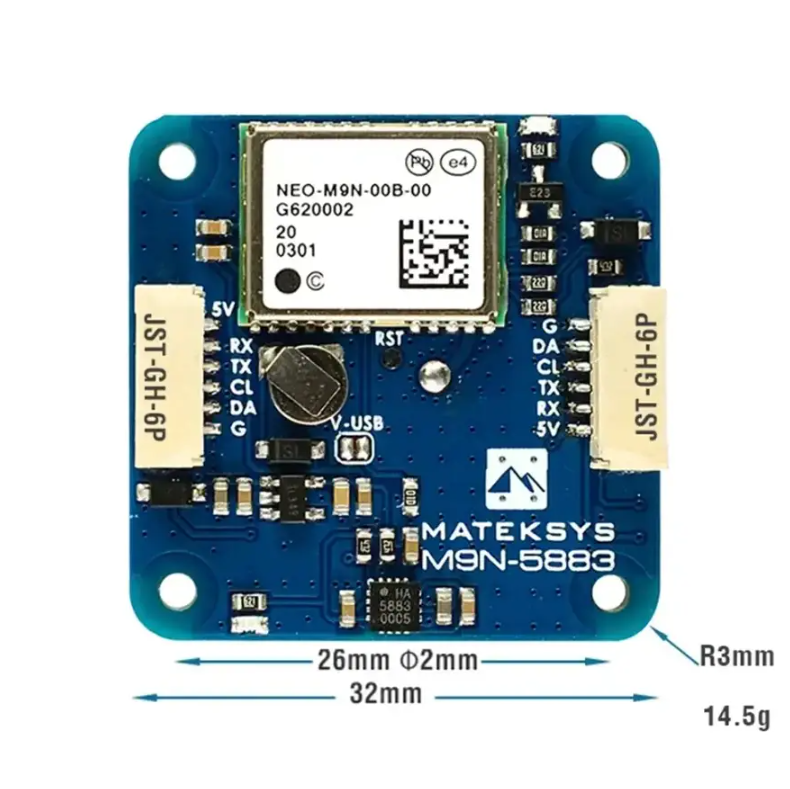

• Розміри: 32×32×10 мм
• Вага: 14.5 г



Схема підключення:

• 5V → живлення (4–5.5 В)
• RX → UART_TX контролера
• TX → UART_RX контролера
• CL/DA → I2C_SCL/I2C_SDA
• G → GND

⚠️ Не встановлюйте компас під нахилом та у безпосередній близькості до ESC, моторів чи силових проводів.

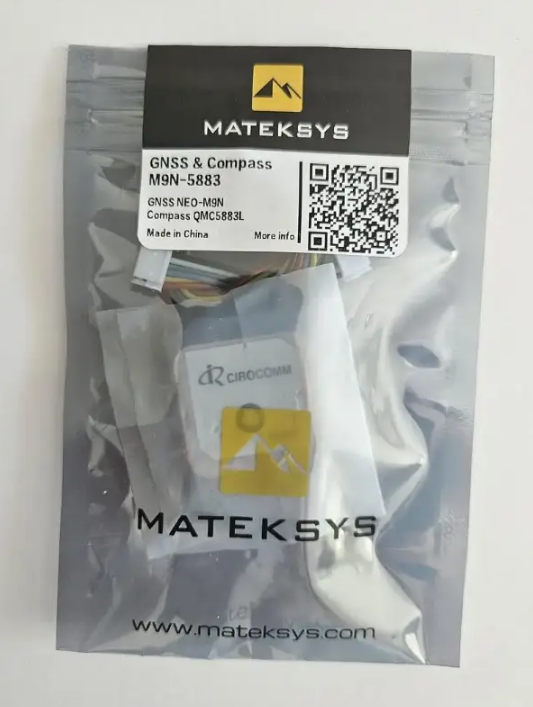

Комплектація:

• 1 × GPS-модуль Matek M9N-5883
• 1 × Кабель JST-GH-6P (20 см, силіконовий)
