FPV антени

FPV антени — ключовий елемент для стабільного відео та управління дроном. У нашому каталозі ви знайдете різні типи антен: кругові, спрямовані, спіральні та панельні, з різним коефіцієнтом підсилення, поляризацією та робочими частотами. Ми допоможемо обрати антени, які підходять для ваших завдань — від гонок FPV до дальніх польотів та телеметрії.

Види FPV антен

Omnidirectional / Кругова антена

Ця всеспрямована антена рівномірно розподіляє сигнал у всіх напрямках, що робить її ідеальною для відео FPV на середніх дистанціях. Кругова поляризація (RHCP / LHCP) забезпечує стабільний сигнал навіть при постійних обертах та нахилах дрона. Підсилення невисоке (1–6 dBi), що дозволяє сигналу покривати широку площу.

Yagi / Ягі антена

Ягі — це вузькоспрямована антена, яка концентрує сигнал в одному напрямку. Зазвичай має лінійну поляризацію, високий коефіцієнт підсилення (8–14 dBi) і підходить для телеметрії або управління дроном на великих дистанціях. Сигнал стабільний лише при правильному наведені на приймач, що робить її ефективною для ретрансляторів та наземних станцій.

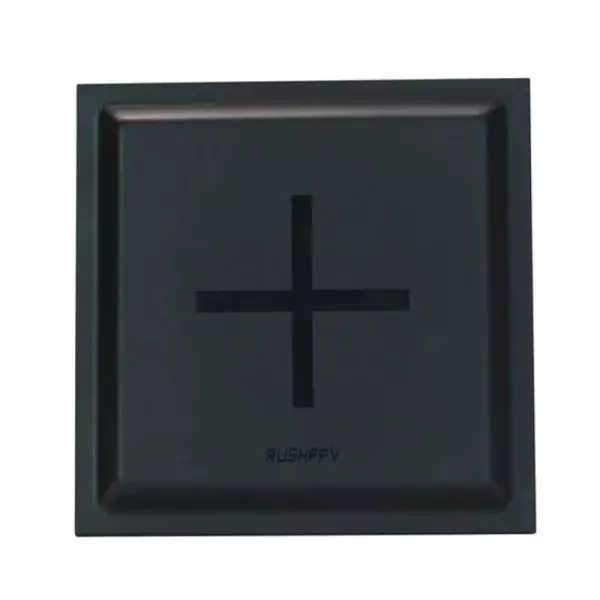

Patch / Панельна антена

Панельна антена спрямована з ширшим, ніж Ягі, променем (~60–90°), і може мати лінійну або кругову поляризацію. Вона добре працює для наземних приймачів, забезпечує стабільний відеопотік на середніх і великих дистанціях. Підсилення середнє або високе (11–21 dBi), що дозволяє поєднувати дальність з надійністю сигналу.

Helical / Спіральна антена

Спіральна антена має вузький спрямований промінь (~20–40°) та кругову поляризацію, що мінімізує втрати сигналу при зміні орієнтації дрона. Вона забезпечує максимальну дальність для FPV-польотів і наземних станцій, концентруючи сигнал в одному напрямку (16–18 dBi) для стабільного прийому.

Dipole / Дипольна антена

Дипольна антена — проста всеспрямована (~180°) конструкція з лінійною поляризацією. Використовується для телеметрії та систем управління. Легка і надійна, забезпечує стабільний сигнал на коротких і середніх дистанціях (2–3 dBi), ідеальна для невеликих дронів або компактних модулів.

Характеристики FPV антен

Робоча частота

Робоча частота антени визначає, на яких радіохвилях вона ефективно працює. Вибір частоти залежить від задач і обладнання:

• 5.8 GHz — найпопулярніша частота для відео FPV. Дає компактні антени і високу якість відео, але сигнал слабше проходить крізь перешкоди (стіни, дерева).
• 868–915 MHz — частіше використовується для телеметрії (передача даних про стан дрона) і систем управління. Ця частота має кращу проникність через перешкоди, але меншу пропускну здатність відео.
• 700–900 MHz — застосовується для довгих дистанцій управління та ретрансляторів. В таких діапазонах сигнал стабільніший на великій відстані.
• 2.1–2.7 GHz — спеціалізовані канали, часто використовуються для спрямованих антен і деяких FPV-проектів з високою дальністю.

⚠️ Важливо: частоти потрібно вибирати відповідно до регіональних законодавчих обмежень (наприклад, в Україні дозволено 5.8 GHz для відео FPV без ліцензії).

Коефіцієнт підсилення (dBi)

Коефіцієнт підсилення показує, наскільки ефективно антена концентрує сигнал в певному напрямку:

• Низький dBi (1–3 dBi) — сигнал розсіюється широко, гарний для коротких дистанцій і дронів, що літають у межах зони видимості.
• Середній dBi (4–6 dBi) — баланс між дальністю і шириною покриття.
• Високий dBi (>6 dBi) — дає велику дальність, але сигнал вузько спрямований. Ідеально для напрямлених антен, коли дрон рухається по прямій лінії.

Наприклад, кругова антена 5 dBi на 5.8 GHz дасть добру дальність та стабільність сигналу.

Тип поляризації

Поляризація визначає, як коливається електричне поле радіосигналу:

• Кругова (RHCP / LHCP) — сигнал стабільний при зміні орієнтації дрона. Найпопулярніша для відео FPV, бо дрон постійно крутиться та нахиляється.
• Лінійна — більш ефективна для спрямованих антен. Підходить для ретрансляторів або коли антени на дроні і приймачі строго спрямовані один на одного.
• Сумісність поляризацій: антену з круговою поляризацією потрібно поєднувати з аналогічною; при різних типах сигнал може сильно ослабнути.

Тип роз’єму

Роз’єм визначає, наскільки антена сумісна з обладнанням:

• SMA — стандартний різьбовий роз’єм для багатьох FPV відеопередавачів і приймачів.
• RP-SMA (Reverse Polarity SMA) — схожий на SMA, але з інверсією контакту, часто використовується для уникнення підключення несумісних пристроїв.

Перед покупкою перевіряйте, який роз’єм у Вашого VTX (відеопередавача) або RX (приймача).

Порівняння основних типів FPV антен
