Цифрова система зв'язку CubePilot Herelink v1.1 1080p

Herelink HD v1.1 - це універсальна цифрова бездротова AIO система передачі HD-відео на далекі відстані з пультом дистанційного керування. Нова версія отримала більш яскравий і контрастний дисплей, а також удосконалення програмної частини, включаючи пряме з'єднання Ethernet з БПЛА на пульт, що дозволяє використовувати камери не тільки з HDMI виходом, але і з IP, що дозволяє збільшити їх кількість до необхідного і розділити камери за призначенням використовуючи їх паралельно та незалежно одна від одної.

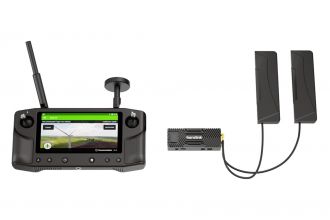

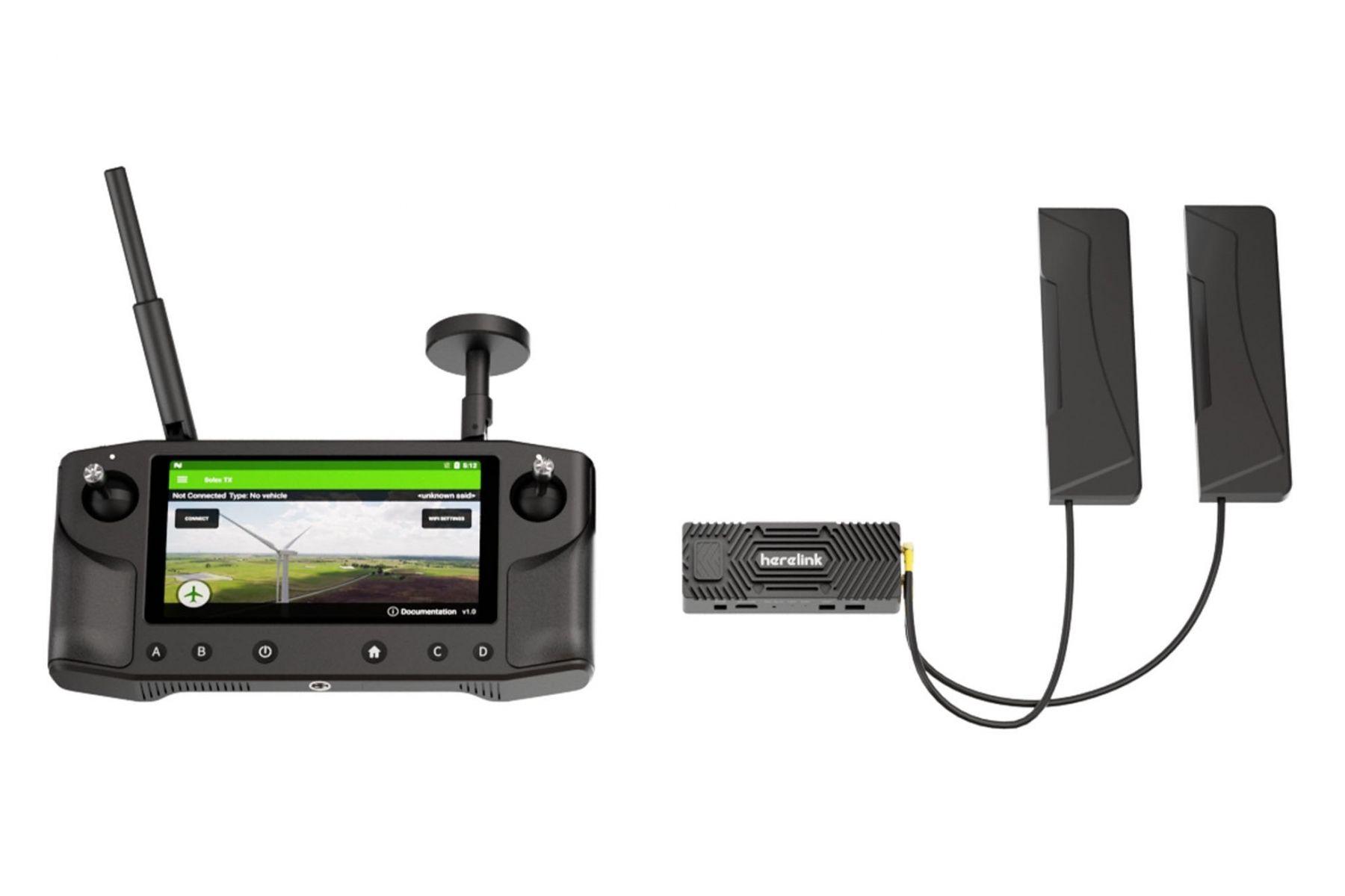

Herelink HD складається з пульта дистанційного керування і модуля бортового модуля. Пульт ДУ 2,4 ГГц з вбудованим екраном дозволяє пілоту і операторам отримувати HD-відео, телеметрію і управляти безпілотником на відстані до 20 км в FCC і 12 км в CE. Затримка відеопотоку складає менш ніж 110 мс.

Herelink надає повний набір функцій QGroundControl.

Бортовий модуль потребує живлення від 5 до 12 В та один порт UART для підключення до польотного контролера або будь-яких аксессуарів через Mavlink.

Air Unit і пульт управління оснащені потужними процесорами Pinecone S1 з 4 ядрами на частоті 2,2 ГГц і ще 4 додатковими ядрами на частоті 1,4 ГГц, а також 4-ядерним графічним процесором, що дає масу можливостей для використання додатків і подальшого розвитку. 8-ядерний високопродуктивний процесор S1, вбудований в Air Unit і пульт управління, забезпечує більш потужні і швидкі можливості обробки даних. Вбудований потужний графічний 4-ядерний процесор аналізу відеозображення Mali-T860 забезпечує стабільність зображення та корекцію спотворень. Дальність передачі сигналу до 20 км з затримкою менше 110 мс на два входи HDMI. Підтримує формат відео 720p 30 кадрів в секунду, 1080p 30/60 кадрів в секунд

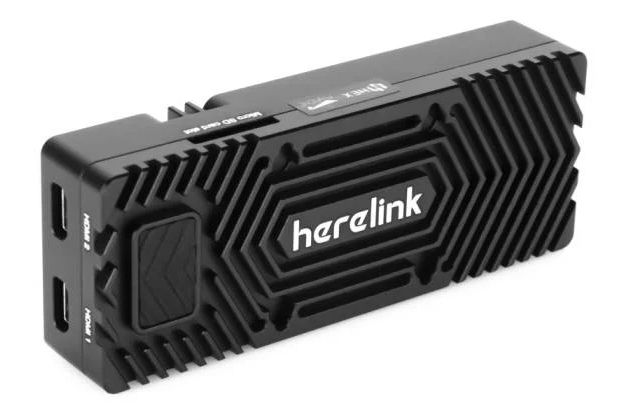

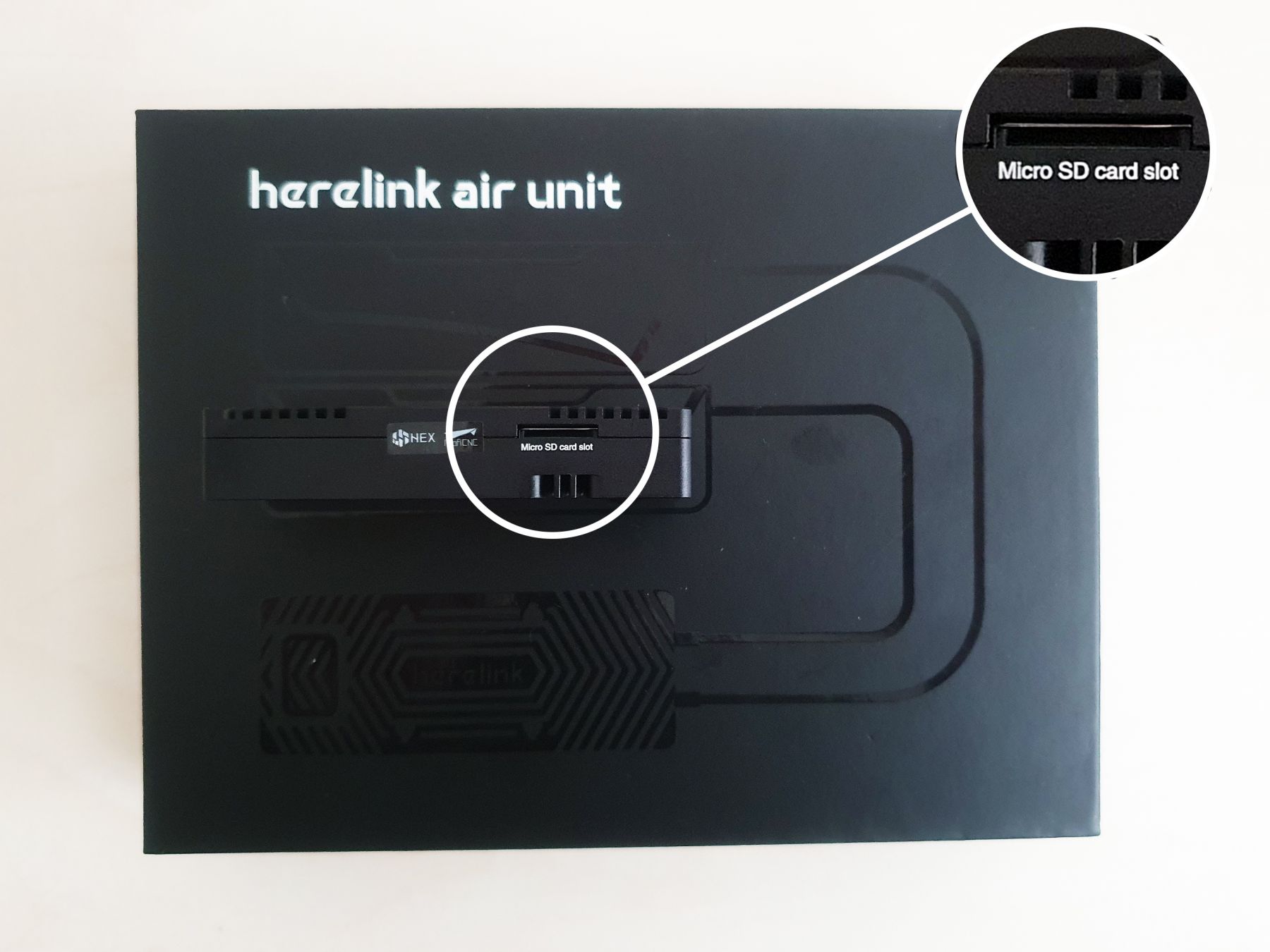

Система являє собою комплекс пристроїв, інтегрований і Мініатюризований. Модулі вирішують відразу кілька завдань. Розміри бортового модуля - всього 78,5х30х15 мм, що економить простір і зручно для установки.
Контролер має вбудований Li-Pol акумулятор ємністю 4950 мАг. І контролер, і Air Unit в середньому споживають менше 4 Вт. При включеній передачі відео встановлюється середня яскравість екрану, на контролері відключаються WіFі і GРS. Можна відстежувати інформацію про повітряне судно і налаштовувати політ в режимі реального часу через GCS додатки з підтримкою Mavlink.

Також заслуговує на увагу, що система адаптована до ПО для управління польотом Ardupilot і PX4 з відкритим вихідним кодом. Пульт управління має відкритий API, підтримує установку QGroundcontrol прямо з коробки. А також Herelink відкрита і доопрацьовувана співтовариством система. Як набортних модуль, так і контролер підтримують оновлення версії прошивки.

Цифрову систему зв'язку Herelink FullHD та інші комплектуючі та системи стабілізації ProfiCNC для дронів та іншої роботизованої техніки можна купити в Україні з офіційною гарантією.

Особливості:

• Збільшена на 40% яскравість дисплея
• Прямий Ethernet порт між БПЛА і пультом
• Все в одному: телеметрія, відео та управління
• До 20 км у режимі FCC та 12 км у режимі CE
• Частота 2,4 ГГц
• Телеметрія: UART
• Протокол RC: SBUS, iBUS та ін.
• Сумісність із Mavlink
• Сенсорний екран
• Два входи HDMI для передачі відео 1080P при 60 кадрах за секунду
• Додаток QGround control та API для розробки
• WiFi, Bluetooth та USB для підключення до інших пристроїв

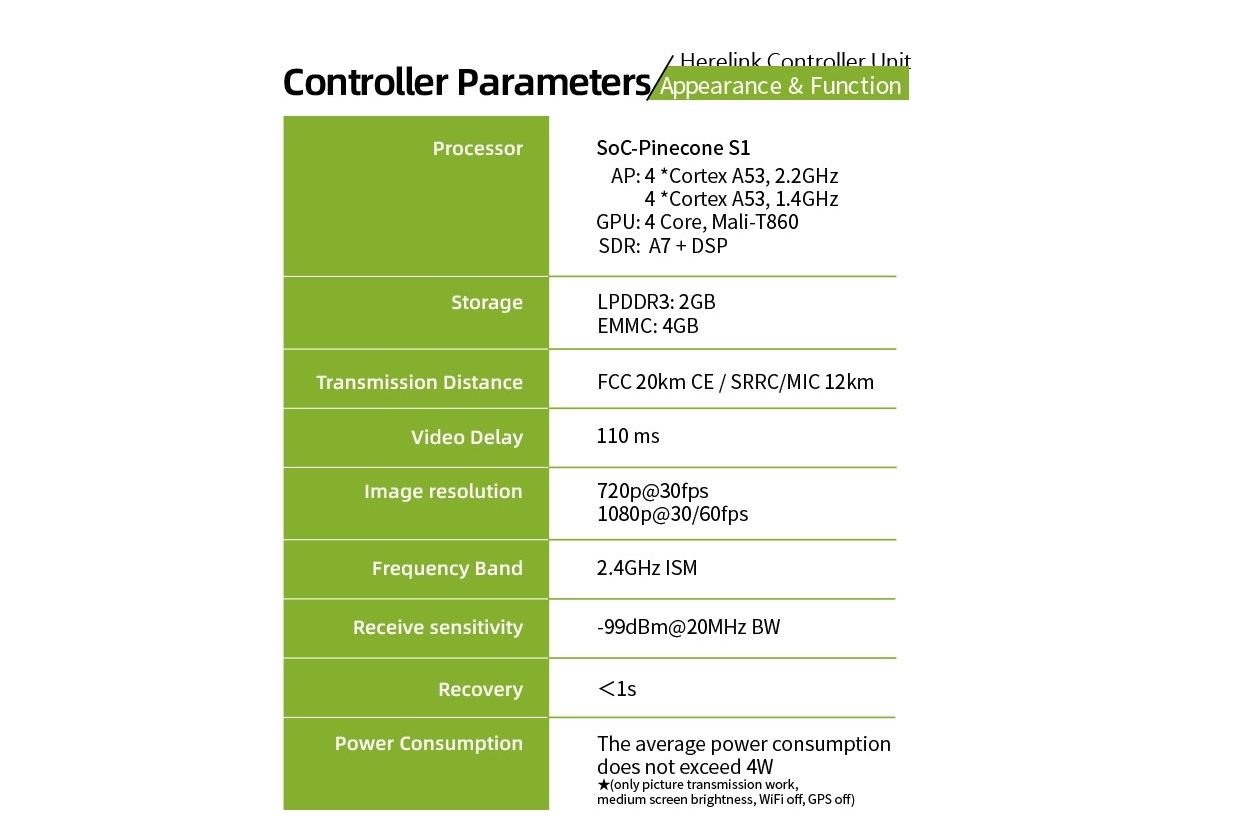

Характеристики:

• Процесор: SoC Pinecone S1
• Графічний процесор (GPU): 4 ядра, Mali-T860
• SDR: A7 + DSP
• Пам'ять (Air Unit): LPDDR3 1 ГБ
• Пам'ять (пульт управління): LPDDR3: 2 ГБ
• EMMC: 4 ГБ
• Ширина смуги пропускання сигналу: 20 МГц / 10 МГц
• Потужність: до 4 Вт
• Потужність передавача: до 0,8 Вт
• Роз'єм антени: Mini-BNC (Пульт); MMCX (Air Unit)
• Дальність передачі: FCC 20 км CE / SRRC 12 км
• Затримка передачі зображення: менше 110 мс
• Передача зображення: 720p при 30 к / с, 1080p при 30/60 к / с
• Робоча каналу: 2,4 ГГц ISM
• Відеовхід: Micro-HDMI x2
• Чутливість приймача: -99 дБм при смузі пропускання 20 МГц
• Відновлення від перешкод: < 1 с

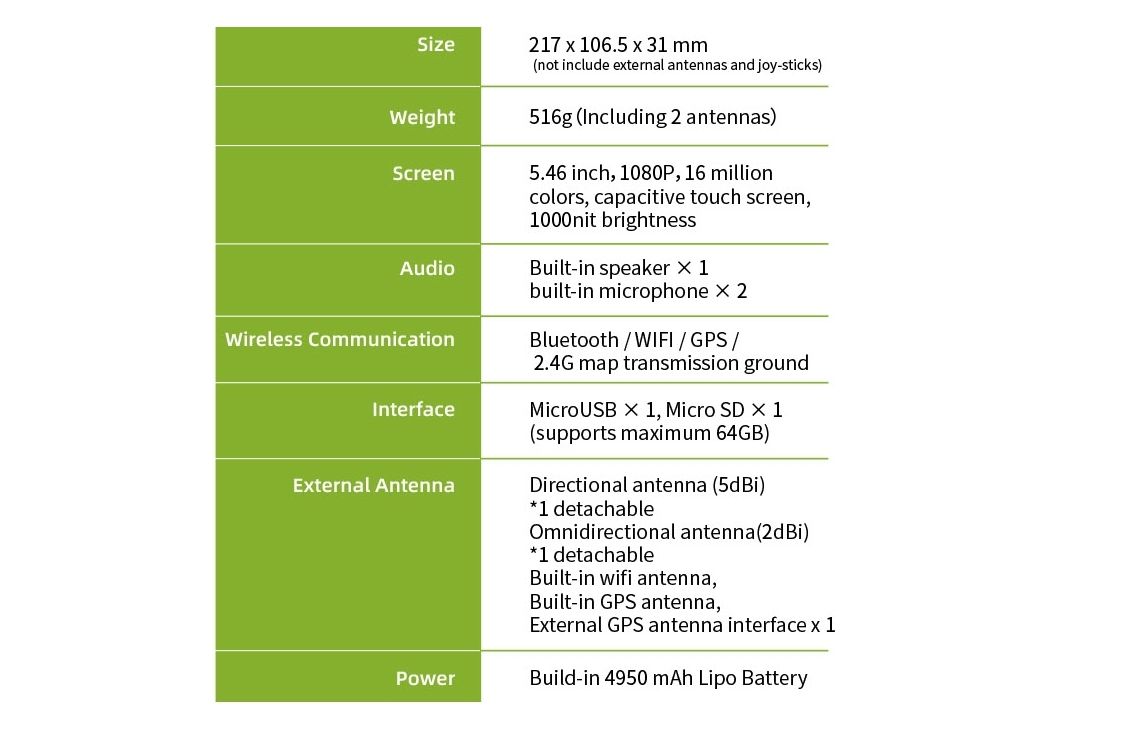

• Екран: 5,46 дюйма, 1080p
• Зв'язок: BT; Wi-Fi; GPS; 2,4 ГГц
• Живлення: Акумулятор Li-Pol 4950 мАг
• Зарядка: через порт micro-USB 5 В, 2 A
• Розміри: 217x106,5x31 мм (пульт)
• Розміри: 78,5x30x13 мм (бортовий модуль)

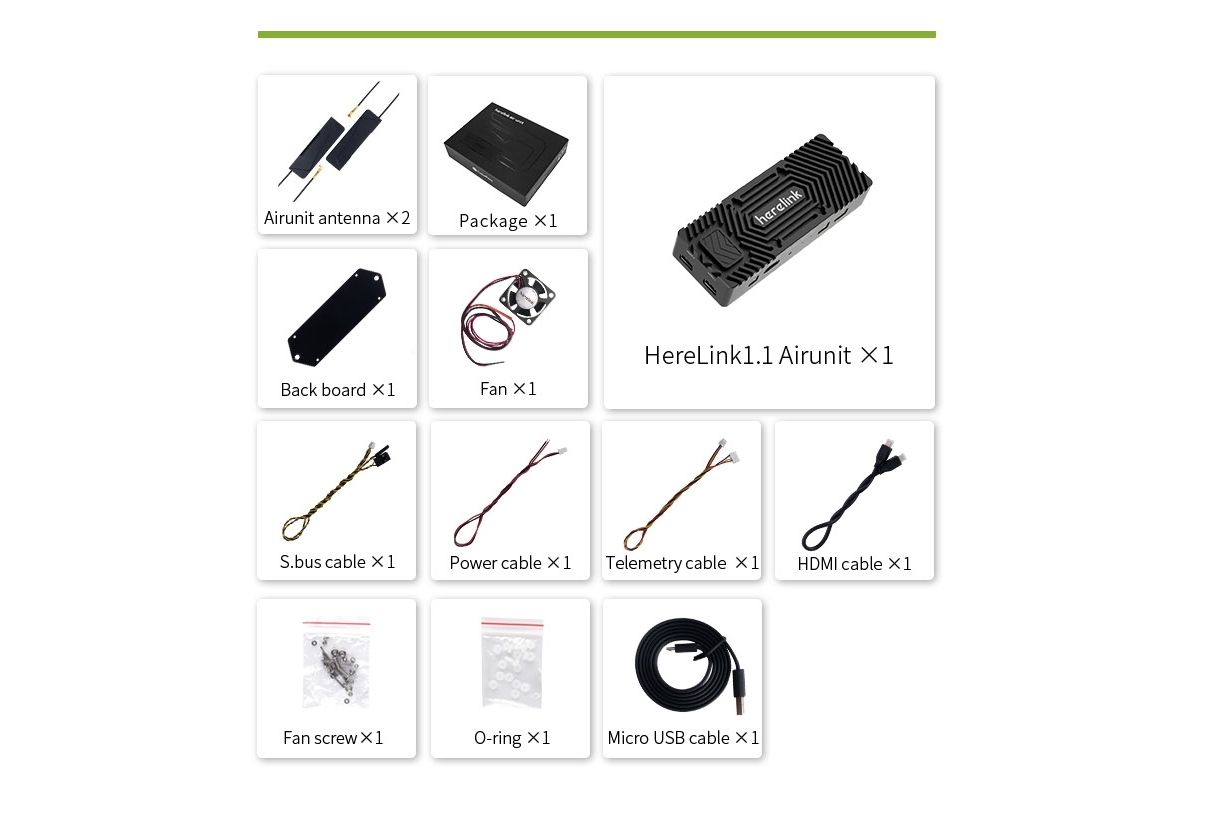

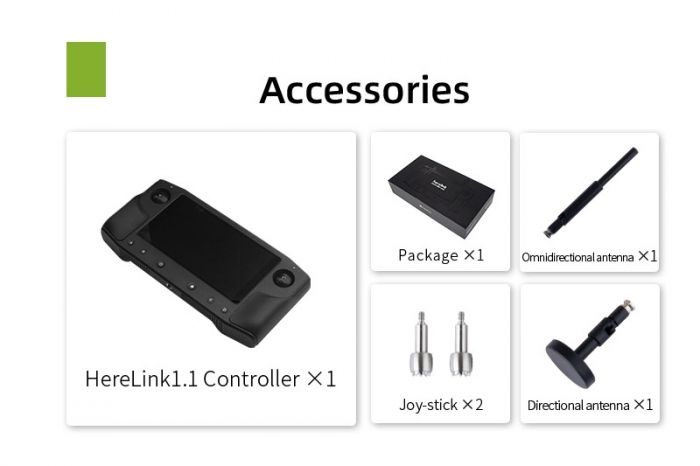

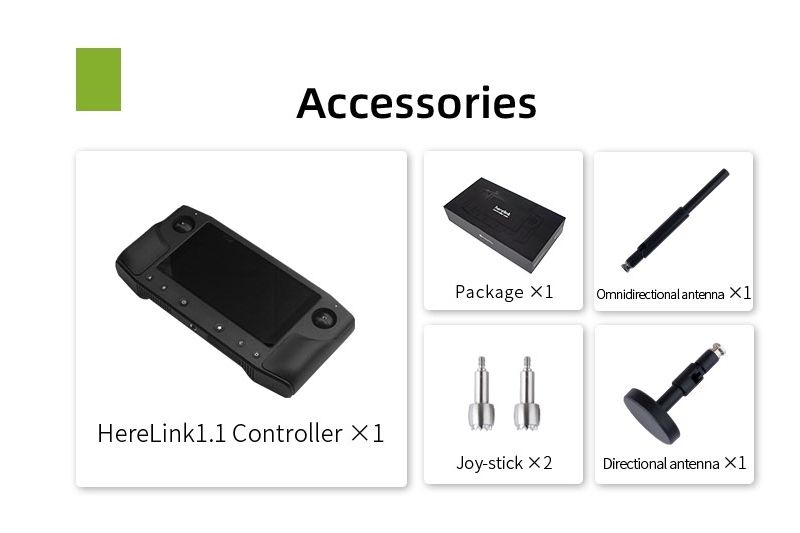

Комплектація:

• Пульт управління - 1 шт
• Бортовий модуль - 1 шт
• Антена бортового модуля - 2 шт
• Монтажний майданчик бортового модуля - 1 шт
• Антена пульта "Промінь" - 1 шт
• Антена пульта спрямована - 1 шт
• Накінечники стіків пульта - 2 шт
• Пакет метизів - 1 шт
• Пакет силіконових демферів - 1 шт
• Кабель USB-MicroUSB - 1 шт
• Кабель HDMI - 1 шт
• Кабель підключення RC-каналу - 1 шт
• Кабель живлення - 1 шт
• Кабель телеметрії - 1 шт
