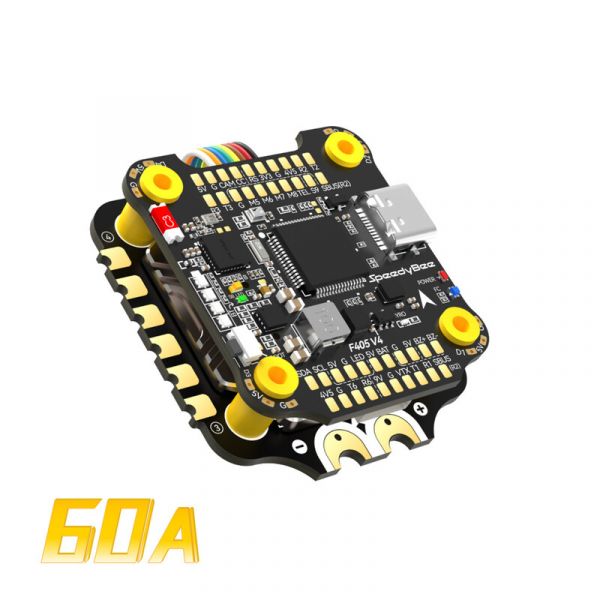

Стек FC та ESC BLS 30x30 F405 V4 60A Speedybee

Це остання версія контролера польоту SpeedyBee F405 та стеку - для контролера польоту версія V4 містить оновлений гіроскоп, тепер він використовує ICM-42688P. BEC також збільшено з 2A до 3A, що дозволяє використовувати більш енергоємні HD-системи. Серед інших змін - вбудована підтримка DShot на всіх 8 виходах моторів, що забезпечує повну підтримку DShot в iNav. Найважливішим оновленням є ESC 4в1, який забезпечує більшу продуктивність та підвищену надійність. Тепер він може похвалитися номінальним струмом 60А і 80А при тривалому навантаженні, порівняно з 55А і 70А при тривалому навантаженні. Також додано металевий радіатор і вибір MOSFET з меншим внутрішнім опором. Вбудований TVS-діод для захисту від перенапруги зменшує стрибки напруги. Крім того, друкована плата ESC виготовлена з більш товстим шаром міді, що на 50% більше, ніж у попередній версії, що забезпечує додаткову надійність і здатність до розсіювання тепла.

Speedy Bee F405 50A Stack V4 включає всі функції, які користувач може очікувати від сучасного польотного контролера і стека ESC, але за неймовірною ціною.  Польотний контролер оснащений мікроконтролером STM32F405, вбудованим 4-рівневим індикатором заряду батареї, слотом для карт Micro-SD для запису в Blackbox, роз'ємом для підключення світлодіодної стрічки (доступний тут), роз'ємом DJI для цифрових квадрокоптерів і вбудованим Bluetooth для бездротової конфігурації за допомогою програми SpeedyBee App. У поєднанні з SpeedyBee BLS 60A 4-в-1 ESC, що забезпечує безперервний струм до 80А, ці компоненти забезпечують потужну та надійну установку дрона для ваших повітряних пригод.

Специфікація:

Контролер польоту SpeedyBee F405 V4

• MCU: STM32F405
• IMU (гіроскоп): ICM42688P
• Тип порту USB: Type-C
• Барометр: Вбудований
• Мікросхема екранного меню: Мікросхема AT7456E
• BLE Bluetooth: Підтримується для конфігурації польотного контролера (MSP увімкнено зі швидкістю передачі 115200 на UART4)
• WIFI: Не підтримується
• Спосіб підключення повітряного блоку DJI: Підтримуються два способи - 6-контактний роз'єм або пряма пайка
• 6-контактний роз'єм DJI Air Unit: підтримується і сумісний з різними моделями DJI, заміна проводів не потрібна
• Слот для карт пам'яті Blackbox MicroSD: Сумісність зі стандартними (SDSC) або картами високої ємності (SDHC) до 32 ГБ
• Вхід для датчика струму: Підтримується (для SpeedyBee BLS 55A ESC встановіть масштаб = 400 та зміщення = 0)
• Вхід живлення: 3S - 6S LiPo (через G, BAT контакти/колодки)
• Вихід 5В: 9 груп 5В виходу
• Вихід 9В: 2 групи по 9В
• Вихід 3.3 В: Підтримує струмове навантаження до 500 мА
• Вихід 4.5 В: Підтримує струмове навантаження до 1А
• Сигнал ESC: M1-M4 на нижній стороні, M5-M8 на лицьовій стороні
• UART: 6 комплектів (UART1, UART2, UART3, UART4 (призначений для з'єднання Bluetooth), UART5 (призначений для телеметрії ESC), UART6)
• ESC телеметрія: UART R5 (UART5)
• I2C: Підтримує різні датчики
• Традиційна світлодіодна панель Betaflight: Підтримується для світлодіодів WS2812, керованих прошивкою Betaflight
• Зуммер: BZ+ та BZ- колодки, що використовуються для 5V зумера
• Кнопка BOOT: Підтримується для перепрошивки прошивки та керування світлодіодом.
• Вхід RSSI: Підтримується (на лицьовій стороні позначений як RS)
• Smart Port / F.Port: не підтримується
• Підтримувані прошивки польотного контролера: BetaFlight (за замовчуванням), INAV
• Ім'я цільової прошивки: SPEEDYBEEF405V4
• Кріплення: 30.5 x 30.5 мм (діаметр отвору 4 мм)
• Розмір: 41.6(Д) x 39.4(Ш) x 7.8(В) мм
• Вага: 10,5 г

SpeedyBee 60A BLHELI_S ESC

• Прошивка: BLHeli_S J-H-40
• Бездротова конфігурація: Повна конфігурація підтримується в додатку SpeedyBee
• Безперервний струм: 60А x 4
• Стрибкоподібний струм: 80А (10 секунд)
• TVS Захисний діод: Так
• Зовнішній конденсатор: 1000 мкФ конденсатор з низьким ESR (входить в комплект)
• Протокол ESC: DSHOT300/600.
• Вхід живлення: 3-6S Li-Po
• Вихідна потужність: VBAT
• Датчик струму: Підтримка (Scale=400 Offset=0)
• ESC телеметрія: Не підтримується
• Кріплення: 30,5 x 30,5 мм (діаметр отвору 4 мм)
• Розмір: 45.6(Д) x 44(Ш) x 8мм(В)
• Вага: 23.5 г

В комплект входить:

1 x F405 V4 FC
1 x BLS 60A 4in1 ESC
1 x 35V 1000uF конденсатор
5 x M3 нейлонова гайка
5 x M3 силіконове ущільнювальне кільце
1 x M3.8 силіконовий ущільнювач (для FC)
1 x M3*8.1 силіконовий ущільнювач (для ESC)
1 x 8-контактний кабель SH1.0 довжиною 25 мм (для з'єднання FC-ESC)
5 x M3x30мм внутрішній шестигранний гвинт
1 x 6-контактний кабель DJI (80 мм)
1 x кабель живлення XT60 (100 мм)
