Польотний контролер F405 WING V2
STM32F405RGT6, ICM42688P, DPS310, OSD, 6xUARTs, 10x PWM, 2xI2C, 3xBEC

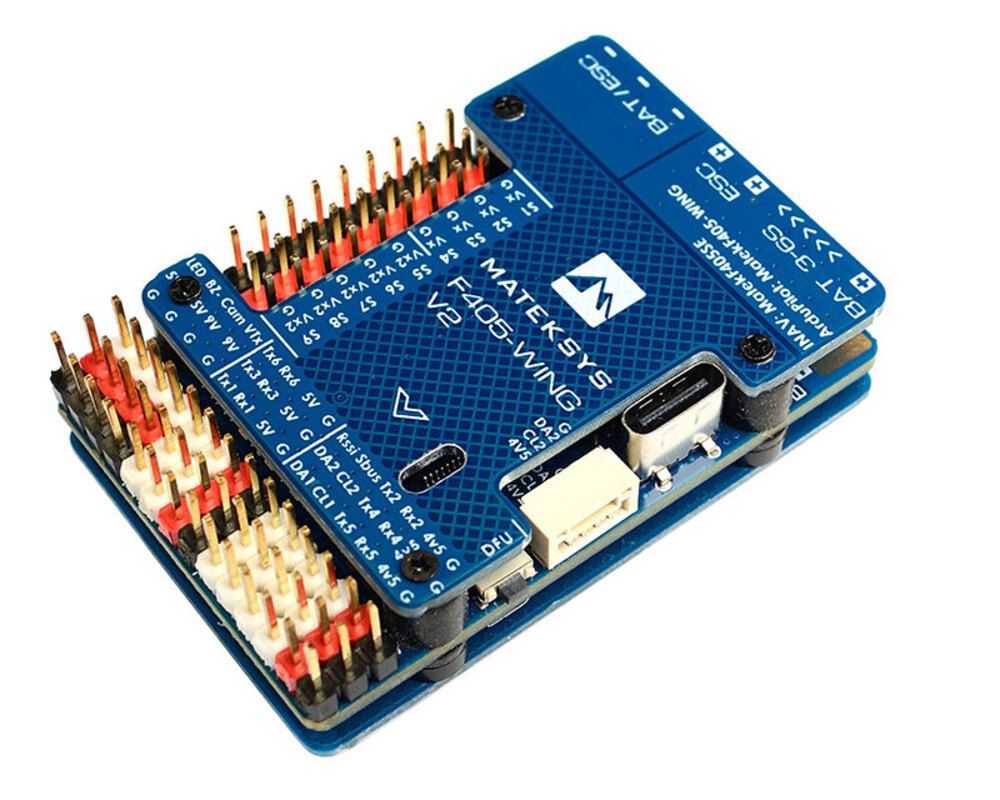

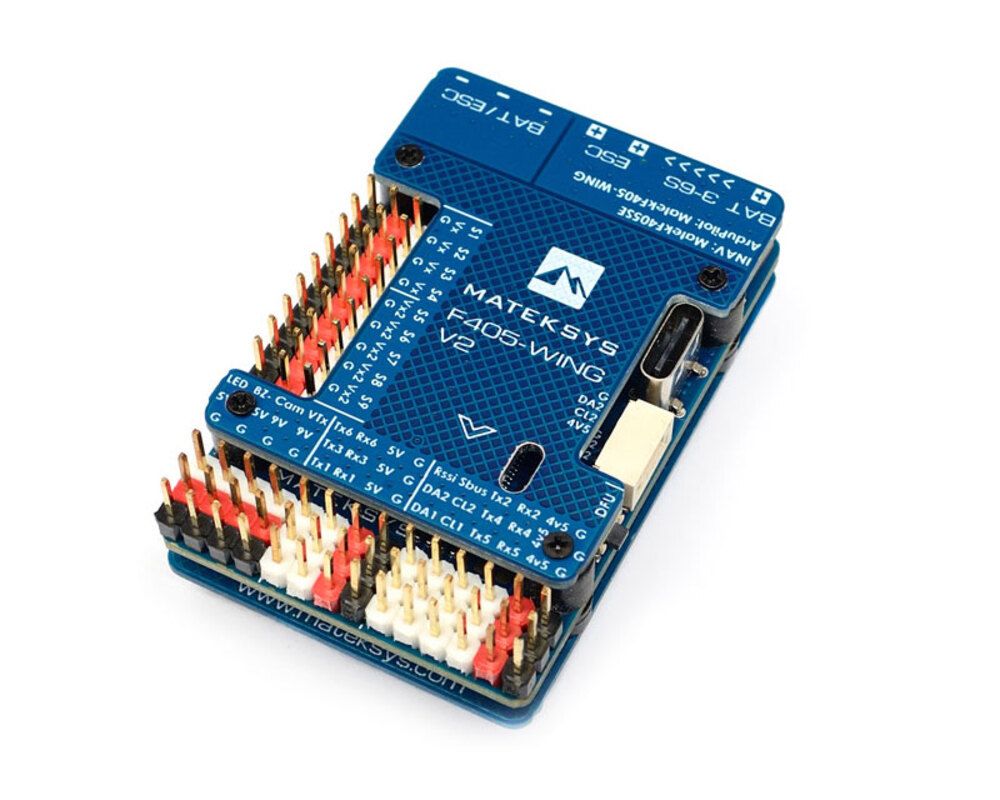

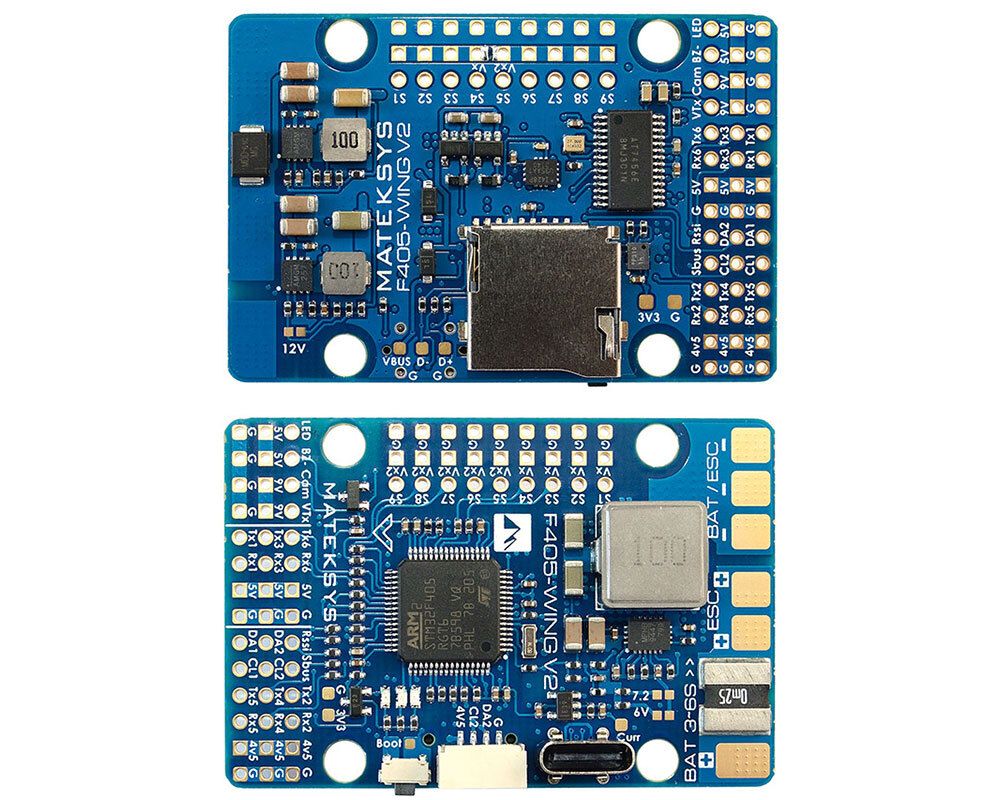

Matek F405 Wing V2 - це польотний контролер, призначений в першу чергу для літаків і однокрилих апаратів. До складу плати також входить PDB (плата розподілу живлення) для розподілу живлення від акумулятора до плати і контролерів. Також є датчик струму (220A), 5/6/7.2V 5A BEC для сервоприводів, 9/12V 2A для відеопередавача, камери або карданного підвісу, і 5V 2A BEC для пульта дистанційного керування, камери, buzzer, GPS, світлодіодів та іншої електроніки. Для живлення плати можна використовувати батарею 3-6S. Matek F405 Wing V2 має гіроскоп ICM42688-P, барометр, екранне меню для аналогового відео, слот для SD-карти, 6 UART, 2x шину I2C і 10 PWM-виходів. Для керування моделлю можна використовувати прошивку iNav 6.0 або новішої версії (MATEKF405SE) або ArduPilot 4.4 або новішої версії (MATEKF405-Wing).

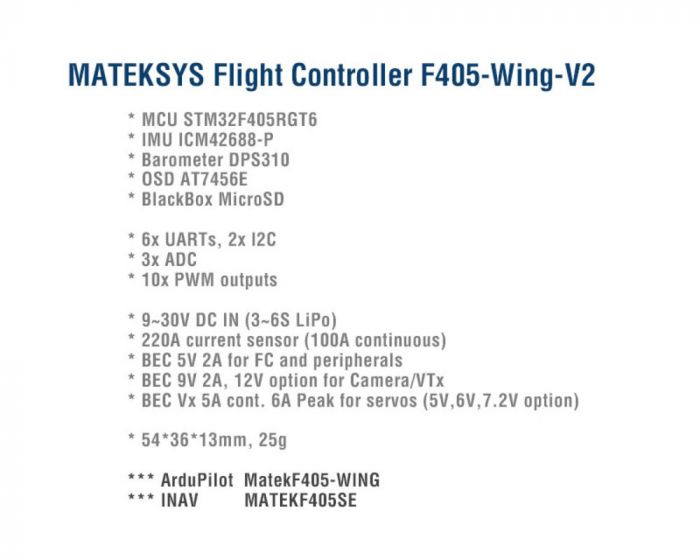

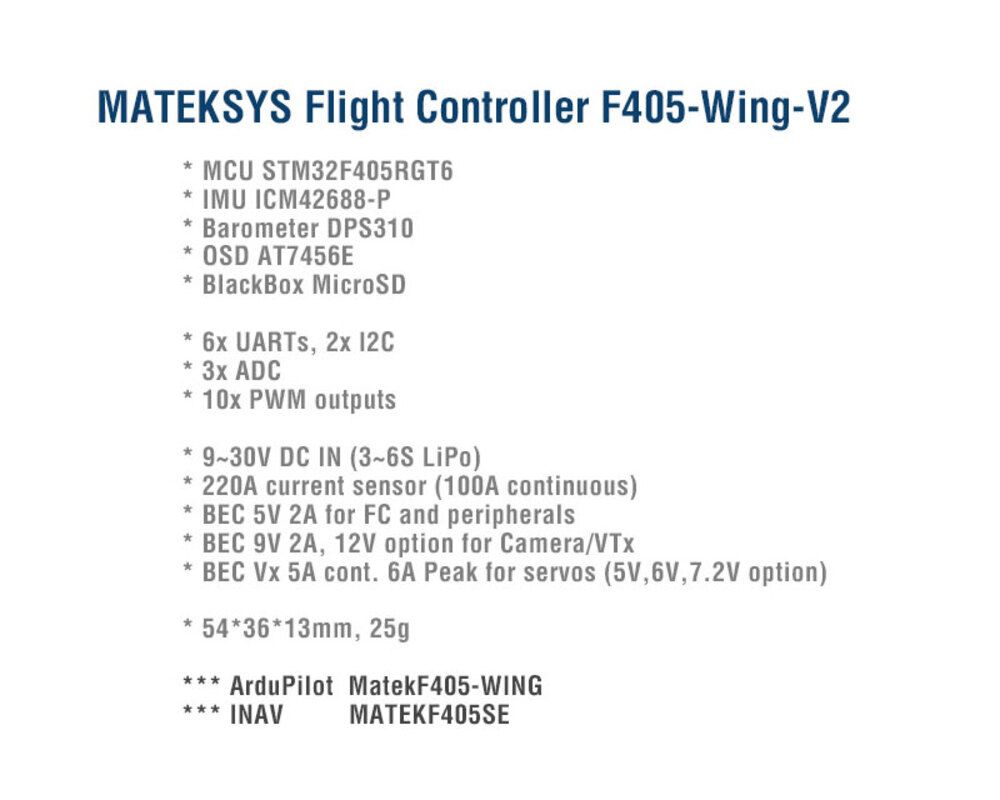

Технічні характеристики:
- MCU: STM32F405RGT6, 168MHz, 1MB Flash
- IMU: ICM42688-P
- Baro: DPS310
- OSD: AT7456E
- Blackbox: Слот для карт пам'яті MicroSD
- 6 x UARTs, 1x Softserial_Tx option(INAV)
- 10 x PWM виходи
- 2 x I2C
- 3 x ADC (VBAT, Current, RSSI)
- Вбудований інвертор для входу SBUS
- USB Type-C(USB2.0)
Прошивка
- ArduPilot: MatekF405-Wing (ArduPlane 4.4 або новіша версія)
- INAV: MATEKF405SE (INAV 6.0 або новіша версія)
PDB
- Input voltage range: 9-30V (3~6S LiPo) w/TVS protection
- Current Senor: 220A, 3.3V ADC (INAV scale 150, ArduPilot 66.7A/V)
- Sense resistor: 100A continuous, 220A peak
- Battery Voltage divider 1K:10K (Scale 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)
BEC 5V вихід
- Призначений для польотного контролера, приймача, OSD, камери, Buzzer, 2812 LED стрічки, GPS модуля, датчика AirSpeed
- Постійний струм: 2 А
BEC 9V /12V вихід
- Призначений для відеопередавача, камери, Gimbal
- Постійний струм: 2 А
- Опція 12В з перемичкою
- Для стабільного виходу 9В/12В вхідна напруга повинна бути > вихідної напруги +1В
Вихід BEC Vx
- Призначений для сервоприводів
- Напруга регулюється, за замовчуванням 5В, опції 6В або 7.2В
- Безперервний струм: 5 Ампер, 6А пік
- Для стабільного виходу Vx, вхідна напруга повинна бути > напруги Vx +1V
Вихід BEC 3.3В
- Призначений для зовнішніх периферійних пристроїв 3.3В
- Лінійний регулятор
- Безперервний струм: 200 мА
Фізичні розміри
- Монтаж: 30,5 x 30,5 мм, Ø4 мм з втулками Ø3 мм

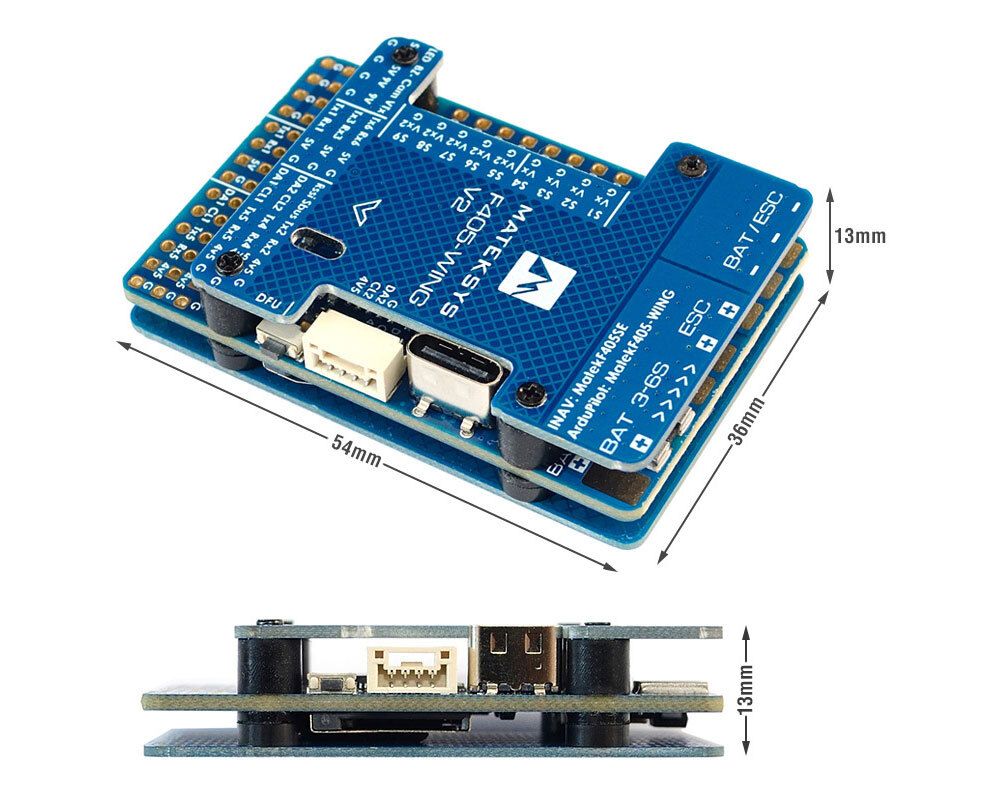

- Розміри 54 x 36 x 13 мм
- Вага: 25 г
В комплекті:
1 x F405-Wing-V2
1 x 20-сантиметровий кабель JST-GH-4P до JST-GH-4P для порту I2C
1 x Dupont 2.54 штифта (Плата поставляється розпаяною)
Характеристики
-
OSD:Вбудований
-
PDB:Є
-
Монтажне кріплення:30,5x30,5 мм
-
Наявність ESC:Окремо
-
Основний контролер:STM32F405RGT6
-
Призначення FC:Для авіамоделей
-
Країна:Matek
