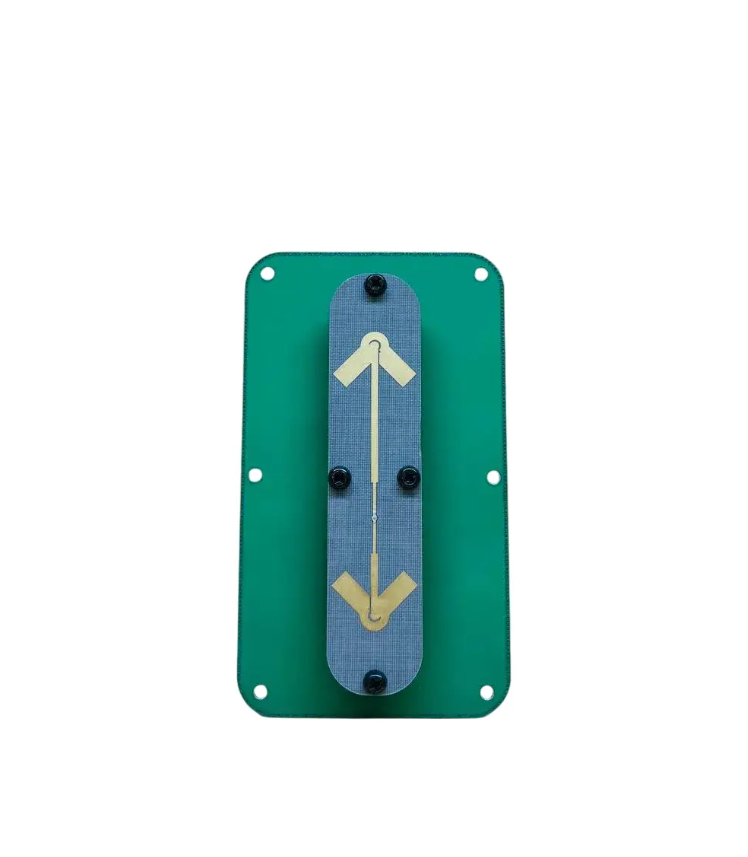

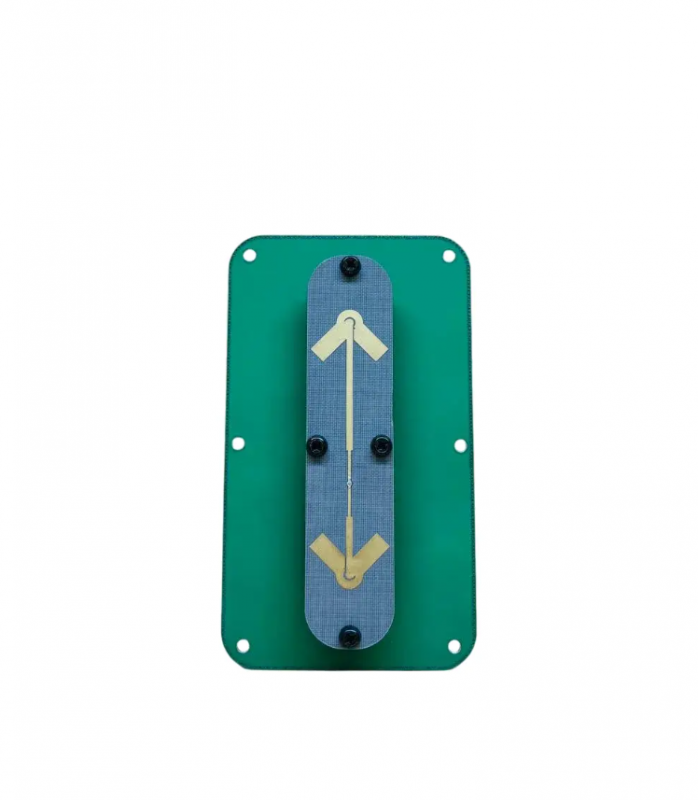

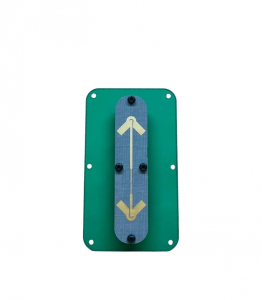

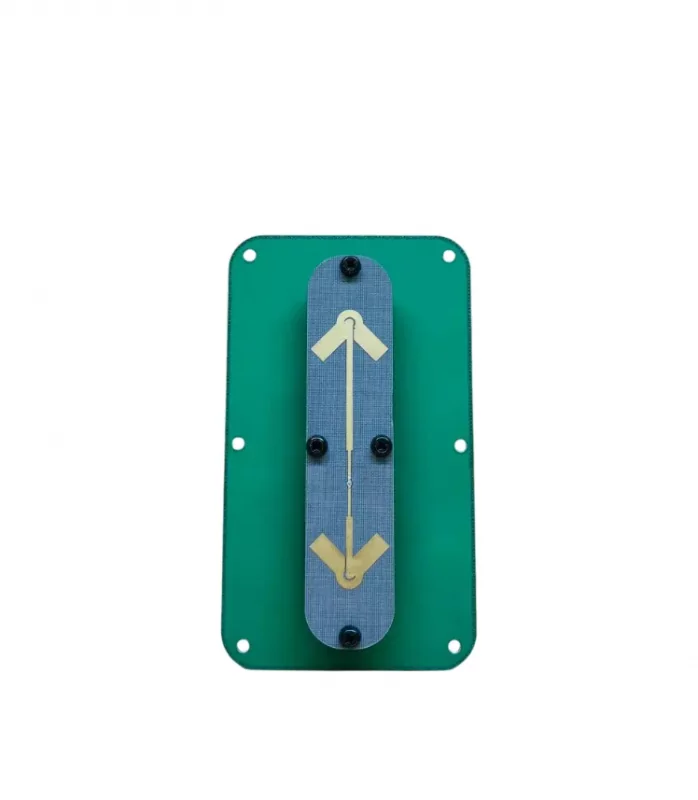

Патч-антена Scream Industries 5.8GHz 11dBi RHCP SMA /SMA (Нова версія)

📡 Scream Industries 5.8GHz 11dBi RHCP – оновлена ​​версія високоефективної спрямованої антени з правосторонньою круговою поляризацією (RHCP) . Розроблена для використання у FPV-дронових системах, бездротових відеопередавачах, телеметрії та інших системах зв'язку .

🚀 Ключові особливості:
✔ Високий коефіцієнт підсилення (11dBi) для дальнього та стабільного зв'язку.
✔ Широкий частотний діапазон (4.8–6.2GHz), сумісний із більшістю FPV-передавачів.
✔ Оптимізована спрямованість – угол випромінювання 60° (горизонталь) та 20° (вертикаль) .
✔ Компактні розміри (118×68×14 мм) – ідеальне рішення для компактного монтажу.
✔ Стійкість до погодних умов – захист від дощу, снігу та перепадів температур.

📊 Технічні характеристики:

🔹 Частотний діапазон : 4.8-6.2GHz
🔹 Тип антенни : Спрямована (Directional)
🔹 Поляризація : RHCP (правостороння кругова)
🔹 Коефіцієнт підсилення : 11dBi

• По горизонталі (AZ) : 60°

• По вертикалі (EL) : 20°

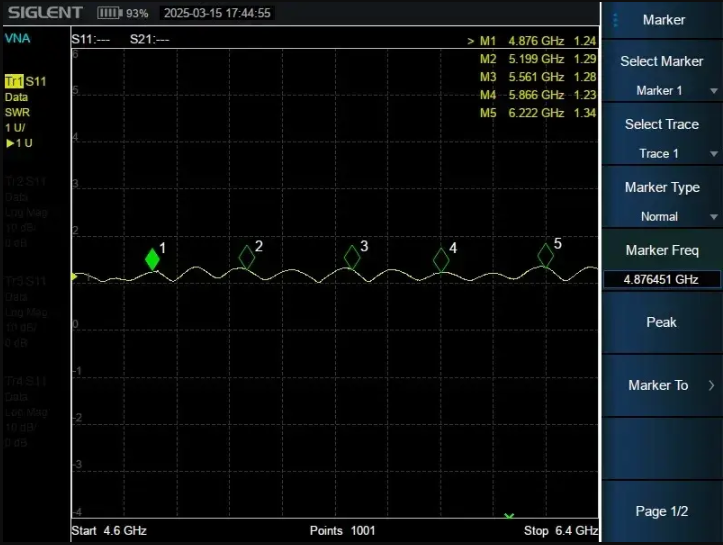

  🔹 VSWR : <1.2 (низький рівень відбиття сигналу)
  🔹 Тип роз'єму : SMA / RP-SMA
  🔹 Габарити : 118×68×14 мм

⚠️ ВАЖЛИВО: Антена постачається без кабелю!

Для правильної роботи необхідно підібрати відповідний кабель :

🔹 Рекомендації щодо кабелю:
✔ Тип : SS402 або аналогічний для мінімізації втрат сигналу.
✔ Довжина : до 50 см (довші кабелі спричиняють втрати сигналу).
✔ Роз'єм зі сторони антени : SMA-male .
✔ Роз'єм зі сторони пристрою : залежить від конкретного обладнання.

✅ Переваги правильного вибору кабелю:
✔ Мінімальні втрати сигналу на частоті 5.8GHz.
✔ Надійне екранування від зовнішніх перешкод.
✔ Стабільне з'єднання з передавачем або приймачем.

📐 Встановлення та налаштування

📋 Як правильно орієнтувати антенну:

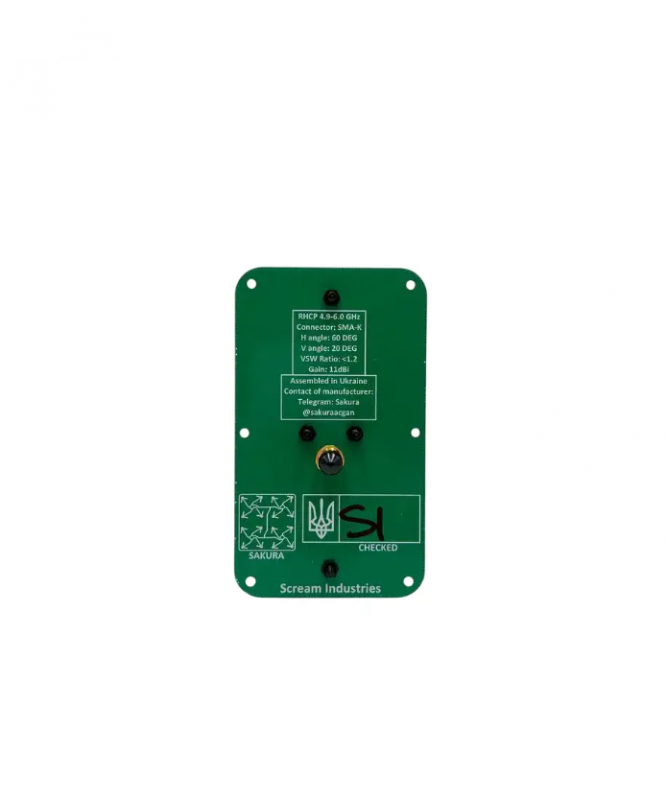

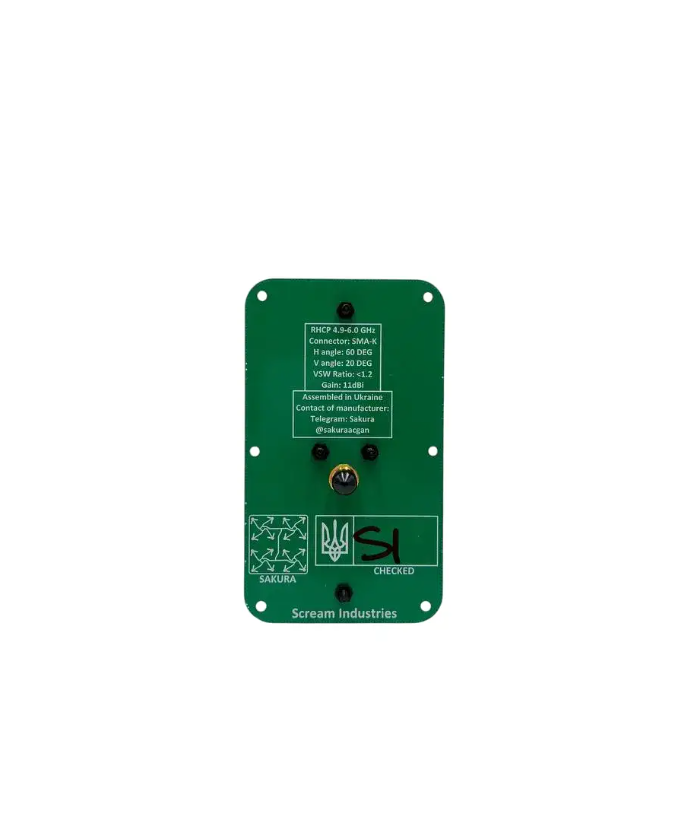

✅ Якщо ви можете прочитати текст на корпусі антени , значить вона встановлена ​​правильно.
✅ Враховуйте угол випромінювання (60°) – точне налаштування забезпечує максимальну ефективність .

⚙️ Антена компенсує необхідність точного позиціонування завдяки:
✔ Високому коефіцієнту підсилення (11dBi).
✔ Компактним розмірам, що полегшують монтаж.
✔ Можливості налаштування кута нахилу за допомогою кріплення.

🌦️ Стійкість до погодних умов:
✔ Відмінна стабільність навіть у відкритому просторі.
✔ Може працювати під дощем та снігом без втрати якості зв'язку.
✔ Якщо необхідне додаткове захисне покриття – антену можна накрити пакетом (але варто забезпечити вентиляцію, щоб уникнути конденсації).

🎨 Фарбування:
✔ Фарбування антени необов'язкове , але якщо виникне необхідність, використовуйте фарбу без металевих частинок .

⚠️ Реальна дальність зв'язку залежить від:
✔ Особливостей місцевості (відкритий простір або перешкоди).
✔ Погодні фактори (дощ, сніг, вологість).
✔ Наявність інших радіоперешкод.
✔ Якості налаштування та монтажу.

📡 Налаштування прийому для двох антен

🔧 При використанні двох антен рекомендується налаштувати режим прийому :

1️⃣ Mixed Mode – приймає сигнал з обох антен одночасно, покращуючи покриття.
2️⃣ Priority Mode – одна антенна у пріоритеті, інша – як резервна.
3️⃣ Fixed Mode – працює лише одна визначена антенна.

✅ Оптимальний режим залежить від:
✔ Відстань між антенами.
✔ Кутів розташування.
✔ Наявність радіоперешкод.
✔ Специфіки місцевості.

💬 Приєднуйтесь до тематичної групи виробника: Scream Industries Community
Тут ви можете обговорювати технічні питання, ділитися досвідом та отримувати поради від інших користувачів і розробників.
